Калибровочный блок R&S ZN-Z152 – это решение для быстрой и точной калибровки многопортовых сетевых анализаторов до 6 портов. Обеспечивает высокую повторяемость измерений в диапазоне частот, идеален для сложных производственных и лабораторных задач. Повышает эффективность и надежность тестовых процедур.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

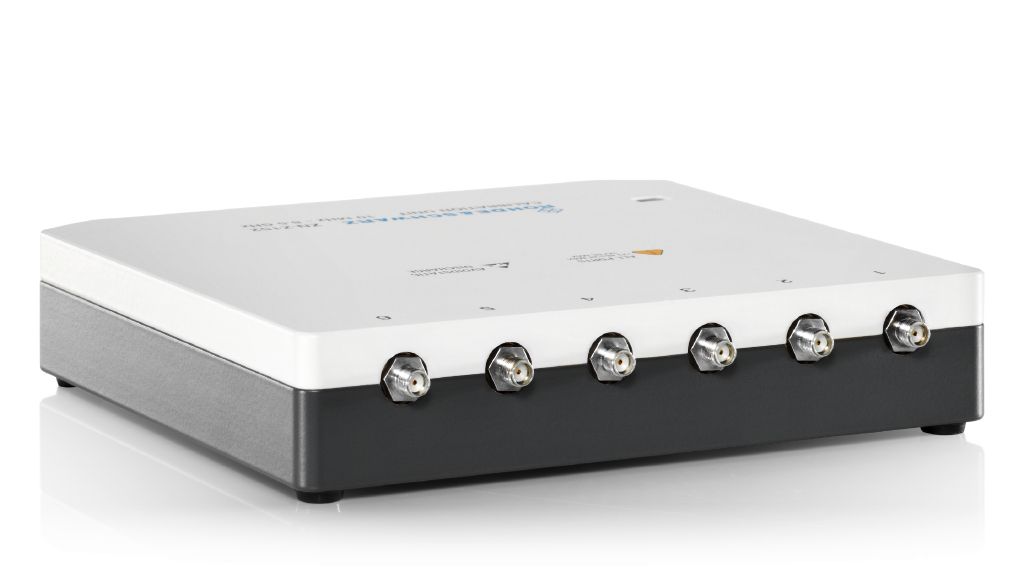

R&S ZN-Z152 Шестипортовый калибровочный блок сетевого анализатора
Калибровочный блок R&S ZN-Z152 представляет собой высокоточное решение для автоматизированной калибровки многопортовых векторных сетевых анализаторов (VNA). Устройство предназначено для существенного ускорения и упрощения процесса калибровки измерительных систем с числом портов до шести, что критически важно в серийном производстве и при проведении комплексных исследований компонентов и антенн. Принцип работы основан на использовании встроенных высококачественных калибровочных стандартов (короткое замыкание, согласованная нагрузка, холостой ход), которые подключаются к портам анализатора через коммутационную матрицу с низкими потерями и высокой повторяемостью соединений.
Использование блока минимизирует человеческий фактор, исключает необходимость частой замены механических калибровочных комплектов и значительно снижает износ разъемов на самом анализаторе и тестовых кабелях. Блок управляется по интерфейсу USB и полностью интегрируется с программным обеспечением R&S VNA, обеспечивая полностью автоматизированную процедуру, которая занимает считанные минуты. Это позволяет сосредоточиться на измерениях, а не на рутинных подготовительных операциях, гарантируя при этом неизменно высокую точность и воспроизводимость результатов в течение всего жизненного цикла изделия.
Технические характеристики R&S ZN-Z152
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 6 |
| Диапазон частот | от 100 кГц до 8,5 ГГц |
| Тип разъемов | SMA (розетка) |
| Интерфейс управления | USB |
| Максимальная входная мощность | +23 дБм |
| Максимальное входное постоянное напряжение | 12 В |
| Вес | 1,4 кг |
Области применения R&S ZN-Z152
- Серийное производство RF-компонентов: Быстрая калибровка многопортовых анализаторов для тестирования фильтров, усилителей, антенных переключателей, что увеличивает пропускную способность производственной линии.
- Антенные измерения и исследования MIMO-систем: Калибровка измерительных стендов для антенн с несколькими портами, включая фазированные антенные решетки, в условиях лаборатории.
- Научно-исследовательские работы: Обеспечение высокой точности и воспроизводимости измерений при характеристике сложных многопортовых устройств и материалов.
- Тестирование устройств для спутниковой связи и радиорелейных линий: Точная калибровка систем для измерений с низким уровнем потерь и высокой надежностью.
Ключевые особенности R&S ZN-Z152
- Полная автоматизация калибровки: Интеграция с ПО R&S VNA позволяет запускать калибровку одним кликом, устраняя ручные ошибки.
- Высокая повторяемость соединений: Встроенная коммутационная матрица гарантирует стабильные электрические характеристики на протяжении десятков тысяч переключений.
- Защита разъемов анализатора: Значительно снижает механический износ дорогостоящих портов VNA и тестовых кабелей.
- Широкий частотный диапазон: Покрытие от 100 кГц до 8,5 ГГц делает блок универсальным для большинства RF-приложений.
- Компактный настольный дизайн: Удобное размещение на лабораторном столе или в производственной стойке.
- Питание от USB: Не требует внешнего источника питания, что упрощает подключение и мобильность.
- Поддержка многопортовых методик: Оптимизирован для современных методов калибровки, включая TMSO (Through-Match-Signal-Open).
- Надежные компоненты и конструкция: Использование прецизионных разъемов и высококачественных ВЧ-реле обеспечивает долговечность и стабильность параметров.
