Автоматический калибровочный блок R&S ZN‑Z50 (9 ГГц) — электронное решение для прецизионной калибровки анализаторов цепей. Автоматизирует переключение стандартов, хранит калибровочные данные, поддерживает двухпортовые измерения, обеспечивает защиту компонентов и высокую повторяемость результатов
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

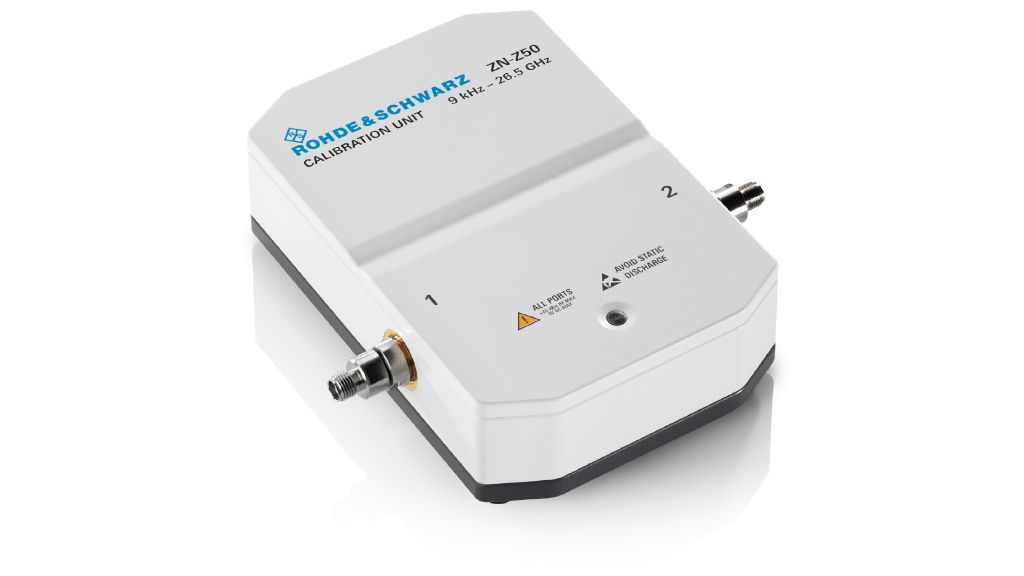

R&S ZN-Z50 Автоматический калибровочный блок
R&S ZN‑Z50 — это электронный модуль автоматической калибровки для векторных анализаторов цепей (ВАЦ) производства Rohde & Schwarz. Устройство предназначено для точной настройки измерительных приборов перед проведением испытаний в 50‑омных линиях. Принцип работы основан на использовании встроенных калибровочных стандартов и электронных коммутационных элементов. Управление осуществляется напрямую через программное обеспечение калибруемого прибора по USB‑интерфейсу. Процесс полностью автоматизирован: модуль самостоятельно выполняет последовательное подключение мер к измерительным портам, рассчитывает погрешности и вносит поправки без участия оператора.
Технические характеристики R&S ZN-Z50
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 2 |
| Диапазон частот | от 9 кГц до 9 ГГц |
| Тип разъемов | 3,5 мм (розетка) |
| Интерфейс управления | USB |
| Диапазон уровней мощности | от - 45 дБм до +20 дБм |
| Вес | 1 кг |
Области применения R&S ZN-Z50
- Разработка радиочастотных устройств — калибровка ВАЦ при проектировании СВЧ‑компонентов и антенн.
- Производственный контроль — обеспечение точности измерений на этапах серийного выпуска РЭА.
- Сертификационные испытания — подготовка оборудования к тестированию по стандартам EMC и телекоммуникационным нормативам.
- Научно‑исследовательские лаборатории — повышение достоверности экспериментальных данных при изучении электромагнитных процессов.
- Сервис и ремонт — быстрая перенастройка ВАЦ при техническом обслуживании измерительного парка.
Ключевые особенности R&S ZN-Z50
- Полностью автоматизированный процесс калибровки. Устройство исключает ручное подключение калибровочных стандартов — переключение между эталонными режимами (холостой ход, короткое замыкание, согласованная нагрузка) выполняется электронно под управлением анализатора.
- Встроенная база калибровочных данных. В памяти блока хранятся прецизионно измеренные S‑параметры встроенных стандартов. Анализатор автоматически считывает эти данные, что исключает необходимость ручного ввода характеристик и повышает достоверность коррекции измерений.
- Электронная коммутация стандартов. Использование реле и переключателей без механического контакта предотвращает износ калибровочных элементов.
- Совместимость с многопортовыми системами. Блок поддерживает калибровку двух портов анализатора с разъёмами 3,5 мм. Автоматизация особенно выгодна при работе с многопортовыми конфигурациями, где ручное переключение стандартов трудоёмко.
- Интеграция через USB‑интерфейс. Подключение к анализатору осуществляется через прочный разъём, обеспечивающий питание и передачу данных. Анализатор автоматически распознаёт устройство после подключения, что упрощает настройку рабочего процесса.
- Автоматическое определение типа калибровки. В зависимости от количества портов и модели анализатора устройство выбирает оптимальный алгоритм. Пользователь задаёт параметры через интерфейс анализатора, а блок выполняет коммутацию стандартов.
- Оптимизация точности. Перед началом калибровки рекомендуется выдержать время прогрева устройства (указано в документации). Это компенсирует температурные дрейфы и обеспечивает заявленную погрешность в диапазоне 9 кГц–9 ГГц.
