Калибровочный блок R&S ZN‑ZE109 — модуль автоматической калибровки для векторных анализаторов цепей. Работает в диапазоне от 5 кГц до 9 ГГц, поддерживает разъёмы N‑типа и 3,5 мм. Обеспечивает высокую точность измерений, упрощает настройку оборудования за счёт USB‑подключения и автоматического обнаружения.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

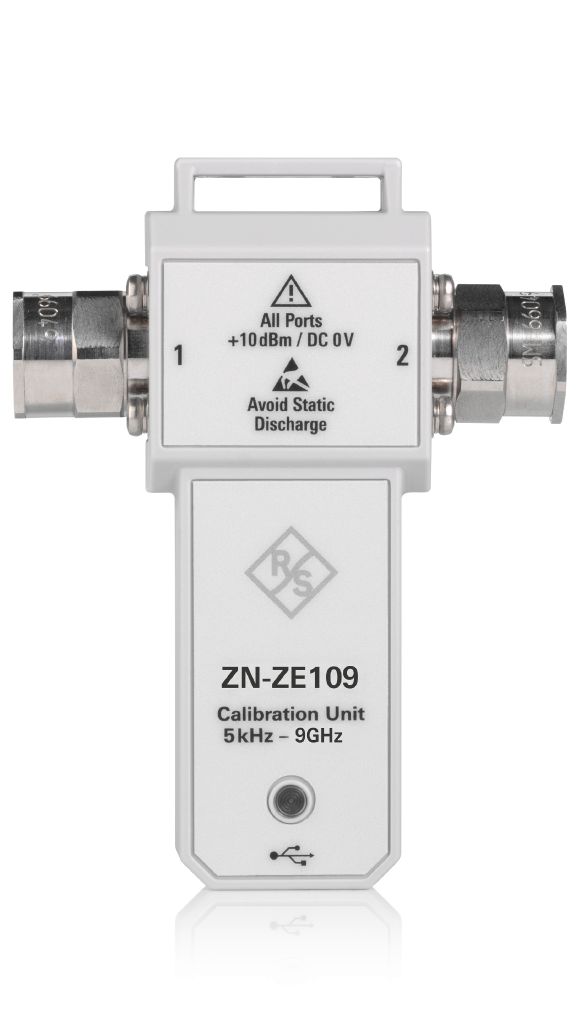

R&S ZN-ZE109 Двухпортовый калибровочный блок сетевого анализатора
Калибровочный блок R&S ZN‑ZE109 — специализированное устройство от компании Rohde & Schwarz для точной настройки и поверки векторных анализаторов цепей (ВАЦ). Прибор обеспечивает высокую точность калибровочных процедур, позволяя минимизировать погрешности измерений в широком диапазоне частот. Блок формирует эталонный набор импедансов и переходных характеристик, на основе которых анализатор корректирует собственные параметры.
Работа устройства основана на переключении встроенных эталонных элементов (короткое замыкание, холостой ход, согласованная нагрузка и др.) с помощью высоконадёжных реле. Управление осуществляется через интерфейс анализатора: пользователь выбирает нужный калибровочный стандарт, а блок автоматически коммутирует соответствующий элемент. Это исключает механические ошибки при ручной замене калибровочных мер и ускоряет процесс настройки.
Технические характеристики R&S ZN-ZE109
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 5 кГц до 9 ГГц |
| Количество портов | 2 |
| Тип разъема | N (м/ж) или совместимый с разъёмом 3,5 мм (м/ж) |
| Совместимость | Для R&S ZNA, ZNB/T, ZND, ZNL, ZNLE, ZNH |
| Диапазон рабочей температуры | От +5 °C до +40 °C |
| Вес | 108 г |
Области применения R&S ZN-ZE109
- Телекоммуникационное оборудование — калибровка анализаторов для тестирования СВЧ‑компонентов базовых станций 4G/5G.
- Аэрокосмическая промышленность — настройка измерительных систем при разработке радаров и спутниковых антенн.
- Производство электроники — контроль параметров печатных плат и СВЧ‑модулей на этапе выходного тестирования.
- Научно‑исследовательские лаборатории — обеспечение точности экспериментов в области электромагнитной совместимости.
- Сервисно‑ремонтные центры — восстановление метрологических характеристик анализаторов после ремонта или длительной эксплуатации.
Ключевые особенности и возможности R&S ZN-ZE109
- Широкий частотный диапазон. Устройство работает в диапазоне от 5 кГц до 9 ГГц, что обеспечивает совместимость с большинством современных векторных анализаторов цепей Rohde & Schwarz. Такой охват частот позволяет решать широкий спектр измерительных задач в лабораторных, производственных и исследовательских условиях.
- Гибкая конфигурация портов. Блок оснащён двумя RF‑портами, каждый из которых можно индивидуально настроить под конкретный тип разъёма: 3,5 мм (совместимый) или N‑тип (вилка или розетка). Эта универсальность упрощает интеграцию с различным оборудованием и исключает необходимость в дополнительных адаптерах, снижая потенциальные погрешности измерений.
- Автоматическая калибровка. Модуль автоматически обнаруживается через USB‑соединение, передавая в анализатор все необходимые калибровочные данные. Процедура калибровки запускается одним нажатием кнопки: система самостоятельно определяет подключённые тестовые кабели и назначение портов.
- Встроенная память калибровочных стандартов. В блоке хранятся характеристики эталонных калибровочных элементов, которые электронно переключаются. Благодаря этому анализатор автоматически вычисляет поправки на ошибки без ручного ввода данных, обеспечивая высокую точность измерений в рамках заявленных спецификаций.
- Надежная конструкция для интенсивного использования. Рассчитан на десятки тысяч циклов переключения, что подтверждает его пригодность для жестких условий производственных линий.
