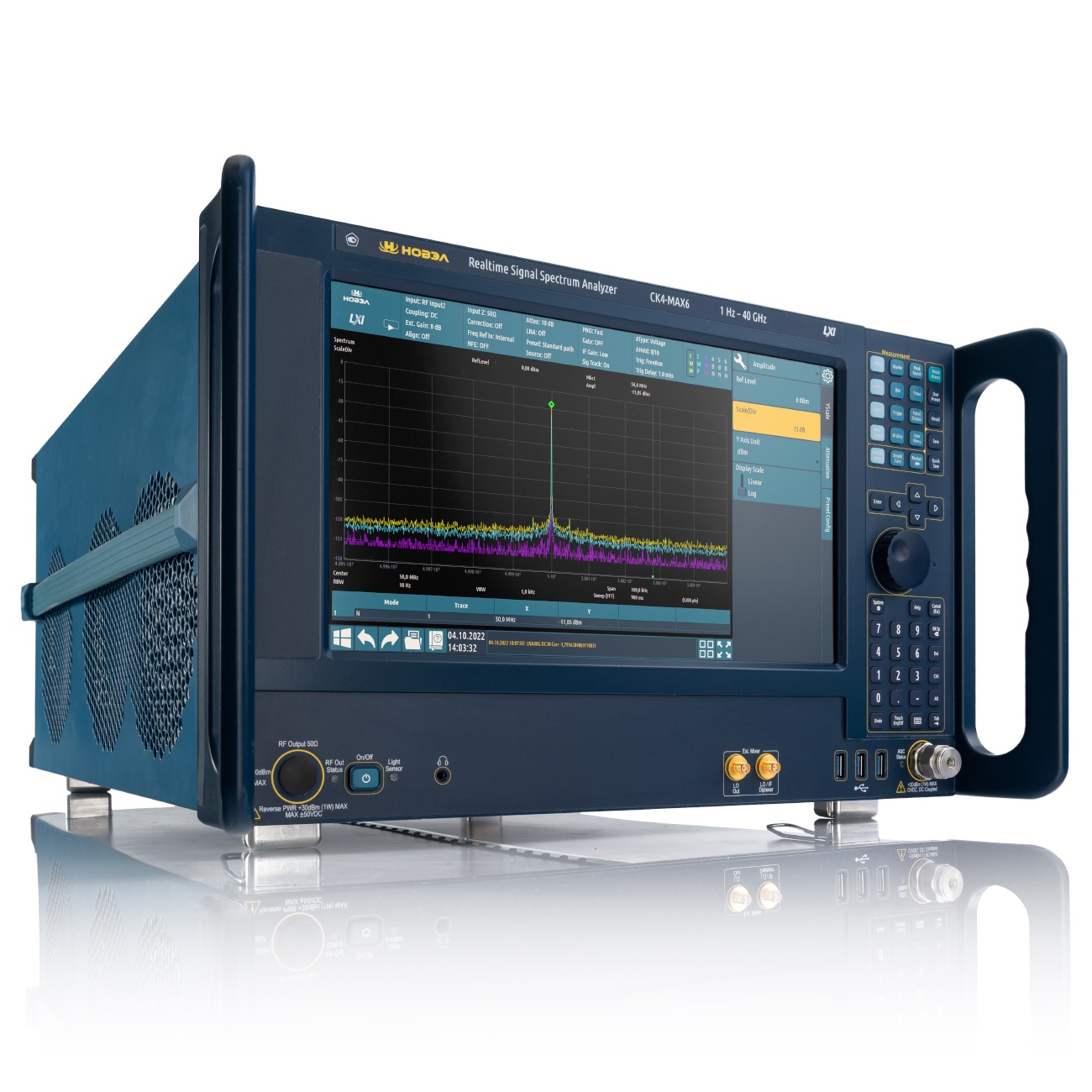

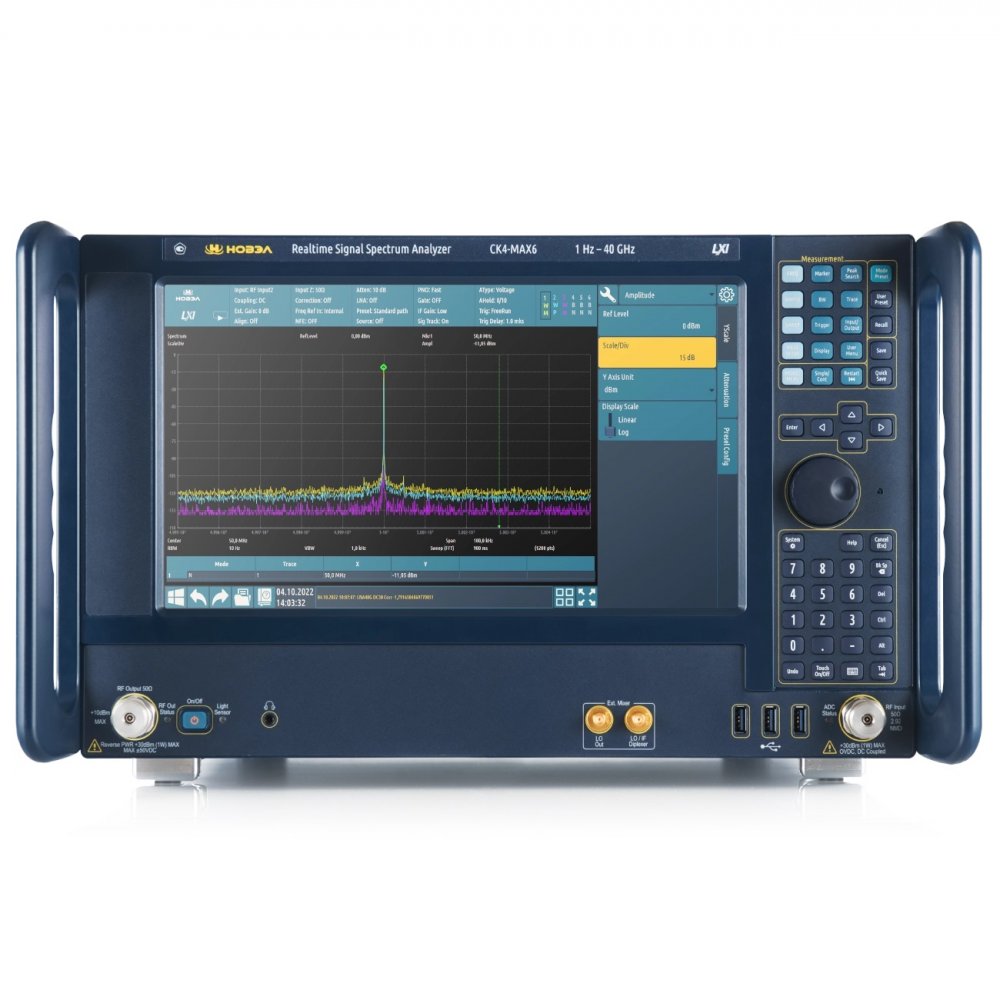

Анализатор спектра НОВЭЛ СК4-МАХ6 профессиональное решение для измерения спектральных характеристик сигналов в диапазоне от 1 Гц до 40 ГГц.
Анализатор сигналов и спектра СК4-МАХ6: Инновации в метрологии
В 2021 году АО «ПК «Новэл» выпустила линейку анализаторов сигналов и спектра реального времени высшего измерительного класса СК4-МАХ6. Этот прибор сочетает в себе превосходные функциональные характеристики, такие как широкая мгновенная полоса анализа, малое время перестройки, низкий фазовый шум, высокая чувствительность и широкий динамический диапазон. Эти параметры делают его конкурентоспособным на мировом уровне и сопоставимым с лучшими иностранными аналогами.
Превосходные характеристики и интуитивный интерфейс

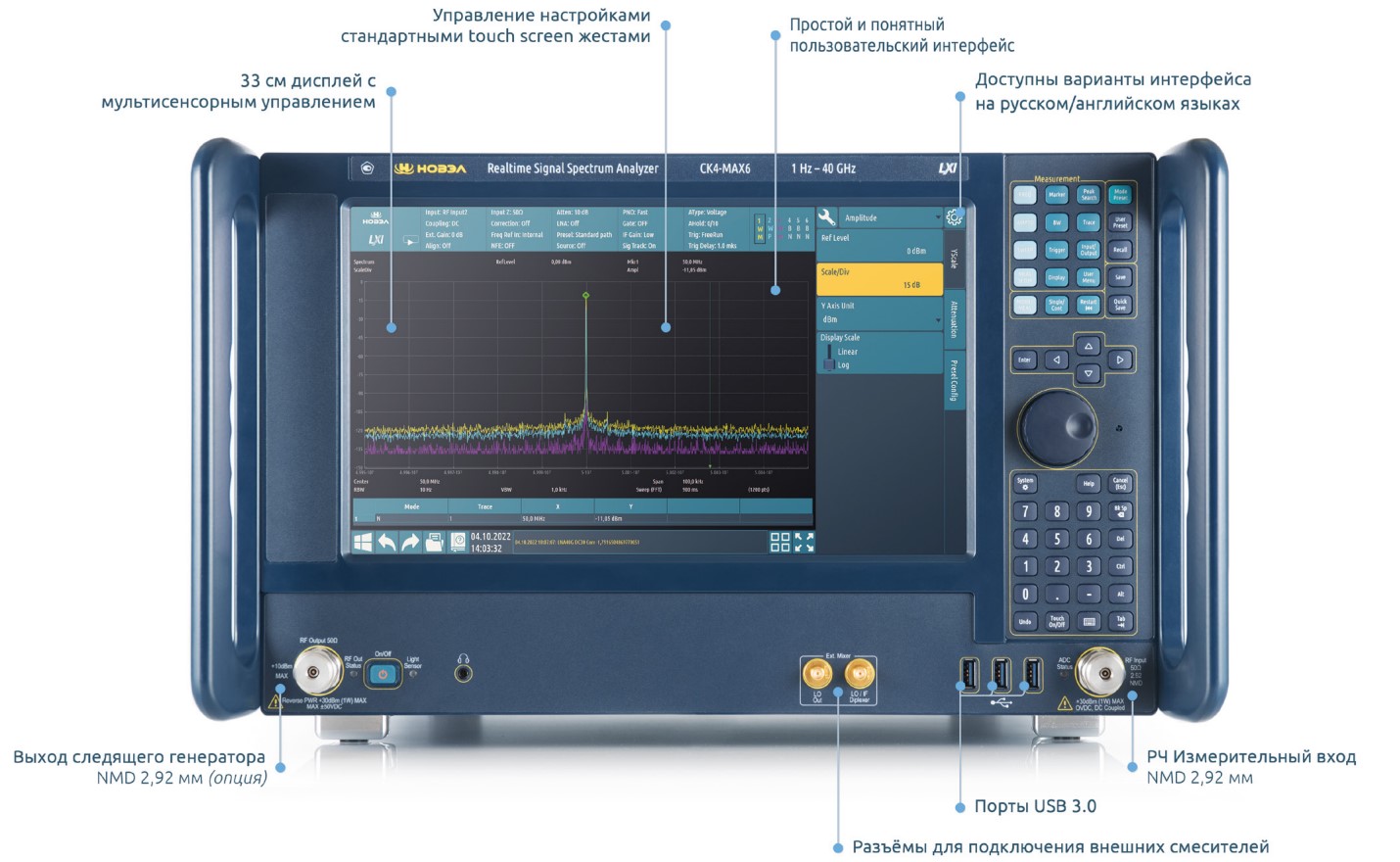

Анализатор СК4-МАХ6 идеально подходит для разработчиков и производителей современных средств радиосвязи, радиолокации и радионавигации. Он позволяет проводить отладку и измерение характеристик различных блоков и модулей с высокой точностью и надежностью. Интуитивно понятный сенсорный интерфейс делает работу с прибором простой и эффективной, сопоставимой с лучшими мировыми образцами.
Широкие возможности настройки и дополнительные опции
Программное обеспечение анализатора позволяет настраивать и регулировать различные устройства, такие как задающие генераторы, формирователи радиосигналов, усилители, смесители и конвертеры. Встроенный предусилитель (опция LNA) повышает чувствительность, а переключатель режима АС/DC измерительного входа (опция ACC) обеспечивает безотказность при подаче ВЧ-сигнала с постоянной составляющей напряжения до 50 В.
Интеграция и удобство монтажа
Поддержка стандарта LXI позволяет использовать анализатор в автоматизированных измерительных комплексах и подключать его к беспроводным, кабельным или оптическим сетям Ethernet. Система и синтаксис команд унифицированы с решениями ведущих мировых производителей. Прибор можно монтировать в 19-дюймовую стойку (типоразмер 6U) и выбрать операционную систему: Windows 10 или Astra Linux.
Анализатор сигналов и спектра СК4-МАХ6 — это надежный инструмент для решения сложных задач в метрологии. Его характеристики, интерфейс и возможности настройки делают его незаменимым для инженеров разных областей, обеспечивая точность и надежность измерений.
| Характеристики | Значения |
|---|---|
| Диапазон частот | 1 Гц до 26,5/40 ГГц |
| Чувствительность на 1 ГГц без LNA | -155 дБмВт/Гц |
| Чувствительность на 1 ГГц с LNA | -168 дБмВт/Гц |
| Фазовый шум | -124 дБн на 1 ГГц отс.10 кГц |
| Ширина полосы анализа в режиме реального времени | 25/40/85/160 МГц (в стадии разработки 320/510/1200 МГц) |
| Стандартные функции автоматизированных измерений | OBW, CP, ACP |
| Опция аналоговой демодуляции | АМ/ЧМ/ФМ |
| Выходы ПЧ2/ПЧ3 | Ширина полосы 180/50 МГц (опции IF2RP/IF3RP) |
| Возможность монтажа | В 19” стойку |
| Поддержка | IEEE488 |
| Работа на базе | Windows 10 или Astra Linux |
| Встроенный диплексер | Для обеспечения возможности работы с внешними смесителями (опция DPLX, в стадии разработки) |
| Запись отсчётов АЦП | На извлекаемый SSD (опция SSD1 или SSD2, в стадии разработки) |
| Запись данных | Во внешнюю систему хранения данных СХД (в стадии разработки) |
| Опции измерения | Коэффициента шума, фазовых шумов, модулей S11 и S21 с использованием следящего генератора, нелинейных параметров четырёхполюсников (в стадии разработки) |
| Опция векторной цифровой демодуляции | В стадии разработки |
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№85014-22 до 30.03.2027 |
|
Диапазон частот
? Пример: 10 кГц - 8 ГГц |
1 Гц - 40 ГГц |
|
Тип анализатора
|
Лабораторный |
|
Дисплей
|
сенсорный, 33 см |
|
Уровень собственных шумов, дБм
|
-164 |
|
Фазовый шум, дБн/Гц
|
-124 |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, HDMI, IEEE488 |
|
Размер (ВхШхГ), см
|
28,5 х 67 х 47,5 |
|
Вес, кг
|
42 |
|
Страна производства
|
Россия |
|
Гарантия (лет)
|
3 |
