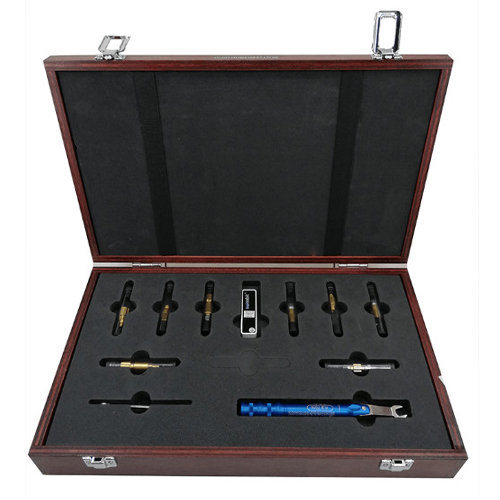

R&S ZV-Z229 Калибровочный набор для векторных анализаторов

R&S® ZV-Z229: Высокоточная калибровка.

ZV-Z229 – высокоточный калибровочный набор от ведущего мирового производителя Rohde & Schwarz. Этот набор является незаменимым инструментом для выполнения прецизионной системной калибровки векторных анализаторов цепей Rohde & Schwarz, таких как ZVA, ZVB и ZVT, в исключительно широком частотном диапазоне от 0 Гц до 40 ГГц. ZV-Z229 предназначен для обеспечения минимальной погрешности при измерениях, что критически важно для профессионалов, работающих с высокочастотными системами, где требуется бескомпромиссная точность.

Обзор R&S® ZV-Z229

Калибровочный набор ZV-Z229 идеально подходит для выполнения системной калибровки типа TOSM (Through, Open, Short, Match — Проход, Разомкнутая цепь, Короткое замыкание, Согласованная нагрузка), что является стандартной и наиболее точной процедурой для векторных анализаторов цепей. Набор обеспечивает высокоточные измерения с номинальной мощностью -10 дБм и полосой пропускания 10 Гц, что делает его незаменимым для задач, требующих минимальных отклонений и максимальной достоверности результатов.

Калибровочный набор ZV-Z229 оснащён прецизионными разъёмами типа 2.92 мм (male/female — вилка/розетка), что обеспечивает высокую точность измерений в диапазоне частот от 700 МГц до 24 ГГц (полный диапазон набора — до 40 ГГц). Он характеризуется выдающимися метрологическими параметрами, такими как высокая направленность (более 38 дБ, типично 42 дБ) и отличное согласование нагрузки (более 38 дБ, типично 42 дБ), а также минимальное отслеживание отражения (менее 0.1 дБ, типично 0.05 дБ). Компактные размеры (400 × 70 × 260 мм) и малый вес всего 1.4 кг делают набор удобным для транспортировки, хранения и использования в условиях ограниченного рабочего пространства. Оптимальный рабочий диапазон температур для калибровки составляет от +18°C до +28°C, что гарантирует стабильную и заявленную точность.

Для специалистов, ежедневно использующих векторные анализаторы цепей, ZV-Z229 обеспечивает надёжную калибровку с погрешностью, соответствующей самым строгим международным стандартам. Рекомендуемый интервал калибровки набора составляет 1 год, что позволяет поддерживать высочайший уровень точности измерительной системы. Совместимость с широко распространёнными разъёмами 2.92 мм упрощает подключение к большинству современных анализаторов. Кроме того, соответствие стандартам хранения в широком диапазоне температур (от -40°C до +70°C) гарантирует сохранность прецизионных компонентов набора даже в сложных условиях окружающей среды.

Ключевые особенности R&S® ZV-Z229

Калибровочный набор R&S® ZV-Z229 обладает следующими ключевыми особенностями:

• Высокоточная калибровка: Предназначен для системной калибровки TOSM, обеспечивая минимальную неопределённость измерений.
• Широкий частотный диапазон: Позволяет калибровать анализаторы цепей в диапазоне от 0 Гц до 40 ГГц.
• Высокие метрологические характеристики: Отличная направленность (>38 дБ) и согласование нагрузки (>38 дБ).
• Универсальные разъёмы: Оснащён прецизионными разъёмами 2.92 мм (male/female) для широкой совместимости.
• Компактность и портативность: Удобен для транспортировки и хранения благодаря небольшим размерам и весу.
• Долгосрочная стабильность: Рекомендуемый интервал калибровки в 1 год подтверждает стабильность параметров набора.
• Надёжность: Соответствие строгим стандартам качества Rohde & Schwarz и устойчивость к условиям хранения.

Технические характеристики R&S® ZV-Z229
