Автоматический калибровочный блок R&S ZN‑Z51 (8,5 ГГц) — профессиональное решение для прецизионной калибровки анализаторов цепей. Автоматизирует переключение стандартов, хранит калибровочные данные, обеспечивает защиту компонентов и высокую повторяемость результатов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

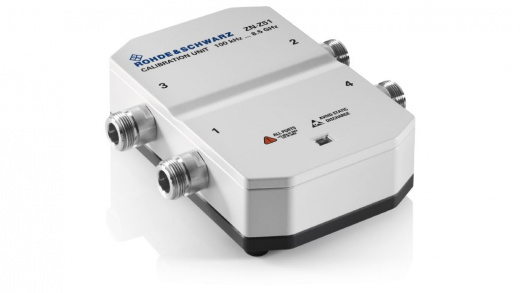

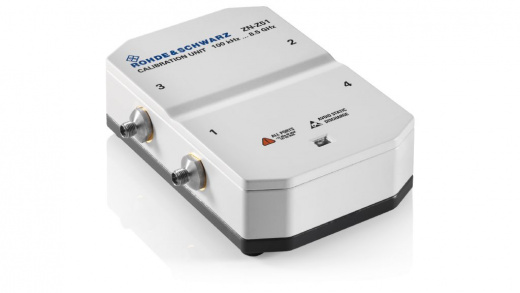

R&S ZN-Z51 Автоматический калибровочный блок
Автоматический калибровочный блок R&S ZN‑Z51 — это высокоточное устройство для калибровки векторных анализаторов цепей (ВАЦ). Прибор предназначен для автоматизации процесса калибровки, что существенно сокращает время настройки измерительного комплекса и повышает воспроизводимость результатов. Блок совместим с сериями ВАЦ R&S ZNA, ZNB, ZNC, ZND, обеспечивая прецизионные измерения в микроволновом диапазоне. Работа устройства основана на последовательной коммутации встроенных эталонных нагрузок (открытая цепь, замкнутая цепь, согласованная нагрузка и др.) через высоконадёжные реле. Пользователь задаёт сценарий калибровки через интерфейс ВАЦ, а блок автоматически выполняет переключение стандартов, передавая данные в анализатор. Это исключает ручные операции и снижает вероятность ошибок, связанных с человеческим фактором.
Автоматический калибровочный ZN-Z51 выпускается в нескольких модификациях, которые различаются по количеству портов, типу разъёмов и другим характеристикам.
Модели по количеству портов:

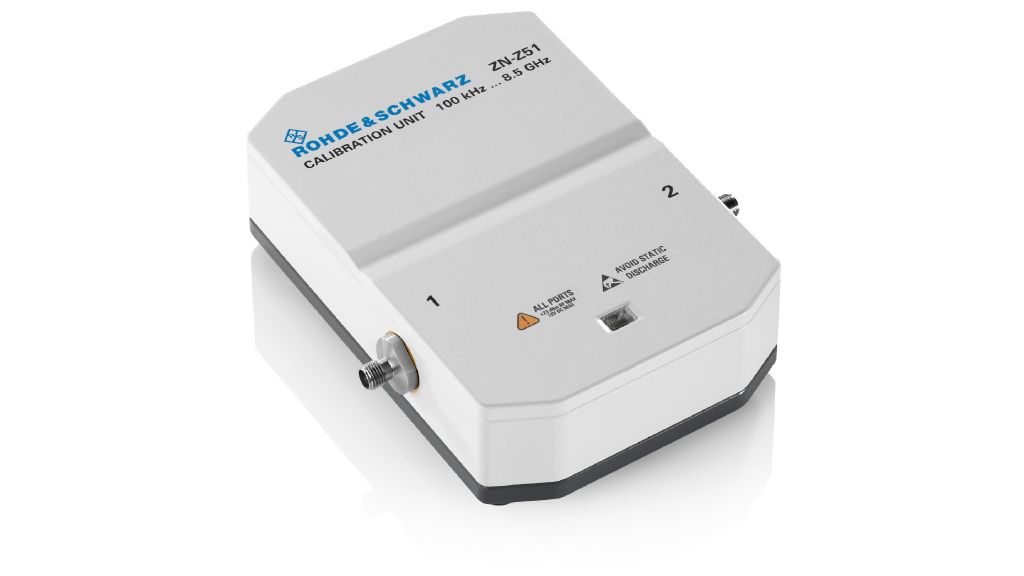

- ZN-Z51 (2 порта) — базовая версия с двумя портами для калибровки векторных анализаторов цепей (ВАЦ). Поддерживает частотный диапазон от 100 кГц до 8,5 ГГц.

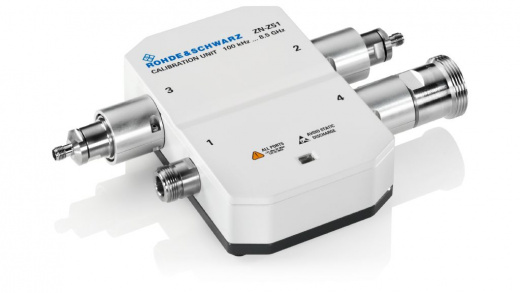

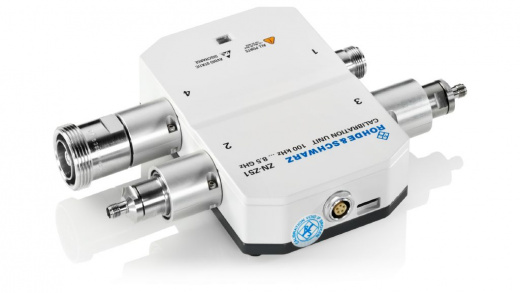

- ZN-Z51 (4 порта) — четырёхпортовая версия, позволяющая одновременно калибровать четыре устройства. Также работает в диапазоне от 100 кГц до 8,5 ГГц.
Каждая модель может быть оснащена разъёмами различных типов в зависимости от требований пользователя. Доступные варианты:
- 3,5 мм (розетка или вилка) — стандартный вариант для многих приложений.
- N-тип (розетка или вилка) — распространённый разъём для высокочастотных измерений.
- 7/16 (розетка или вилка) — используется в системах с повышенными требованиями к мощности.
- 4,3-10 (розетка) — применяется в специализированных решениях.
Технические характеристики R&S ZN-Z51
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 2 или 4 |
| Диапазон частот | от 100 кГц до 8,5 ГГц |
| Типы возможных разъемов | 3,5 мм, N-типа, 7/16, 4,3-10 |
| Интерфейс управления | USB |
| Диапазон уровней мощности | от - 45 дБм до +20 дБм |
| Вес | 1 кг |
Области применения R&S ZN-Z51
- Разработка СВЧ-устройств: калибровка анализаторов при проектировании фильтров, усилителей и антенн.
- Сертификационные испытания: обеспечение точности измерений при проверке соответствия стандартам.
- Производство электроники: контроль параметров компонентов на конвейере.
- Исследовательские лаборатории: высокоточные измерения в экспериментах с микроволновыми сигналами.
- Обслуживание телекоммуникационного оборудования: диагностика и настройка базовых станций 5G/4G.
Ключевые особенности R&S ZN-Z51
- Полная автоматизация калибровки — исключает ручные операции и снижает риск ошибок оператора.
- Поддержка стандартных методик — реализует калибровку по схемам TOSM, TRL и другим общепринятым алгоритмам.
- Быстрая смена конфигураций — позволяет оперативно переключать наборы калибровочных стандартов для разных типов разъёмов.
- Встроенная память калибровочных данных — хранит параметры стандартов и результаты предыдущих процедур.
- Интеграция с ПО анализатора — управление и мониторинг через стандартный интерфейс ВАЦ без дополнительных приложений.
- Высокая стабильность параметров — прецизионные стандарты обеспечивают повторяемость результатов при многократных циклах калибровки.
Дополнительные опции R&S ZN-Z51
| Опция и номер заказа | Описание |
|---|---|
| R&S®ZNZ51-B130 (1319.5720.11) | Калибровочный блок Разъем GT ZNZ51-B130 порт 1, 3.5 мм (ж) |
| R&S®ZNZ51-B131 (1319.5736.11) | Калибровочный блок Разъем GT ZNZ51-B131 порт 1, 3.5 мм (м) |
| R&S®ZNZ51-B140 (1319.5871.11) | Калибровочный блок Разъем GT ZNZ51-B140 порт 1, 4.3-10 (ж) |
| R&S®ZNZ51-B160 (1319.5742.11) | Калибровочный блок Разъем GT ZNZ51-B160 порт 1, 7/16 (ж) |
| R&S®ZNZ51-B161 (1319.5759.11) | Калибровочный блок Разъем GT ZNZ51-B161 порт 1, 7/16 (м) |
| R&S®ZNZ51-B171 (1319.5713.11) | Калибровочный блок Разъем GT ZNZ51-B171 порт 1, N (м) |
| R&S®ZNZ51-B230 (1319.5720.12) | Калибровочный блок Разъем GT ZNZ51-B230 порт 2, 3.5 мм (ж) |
| R&S®ZNZ51-B231 (1319.5736.12) | Калибровочный блок Разъем GT ZNZ51-B231 порт 2, 3.5 мм (м) |
| R&S®ZNZ51-B240 (1319.5871.12) | Калибровочный блок Разъем GT ZNZ51-B240 порт 2, 4.3-10 (ж) |
| R&S®ZNZ51-B260 (1319.5742.12) | Калибровочный блок Разъем GT ZNZ51-B260 порт 2, 7/16 (ж) |
| R&S®ZNZ51-B261 (1319.5759.12) | Калибровочный блок Разъем GT ZNZ51-B261 порт 2, 7/16 (м) |
| R&S®ZNZ51-B271 (1319.5713.12) | Калибровочный блок Разъем GT ZNZ51-B271 порт 2, N (м) |
