R&S ZV-Z59 Многопортовый калибровочный блок

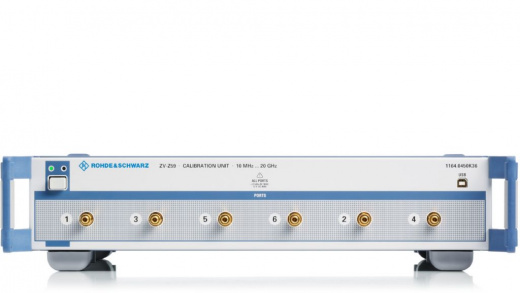

R&S ZV-Z59 Калибровочный блок сетевого анализатора, 6 портов, разъем 3,5 мм

Шестипортовый калибровочный блок R&S ZV-Z59 – это оптимальное решение для большинства прикладных задач, связанных с характеристикой трехпортовых и шестипортовых СВЧ-устройств на векторных сетевых анализаторах Rohde & Schwarz. Модель сочетает в себе компактность, высокую точность и все преимущества автоматизированной калибровки. Устройство идеально подходит для лабораторий и производственных линий, где часто тестируются балансные усилители, циркуляторы с тремя портами, смесители или простые многополюсные фильтры. Его использование сводит к минимуму рутинные операции и позволяет инженерам сосредоточиться на анализе результатов.

Блок эффективно интегрируется в измерительный тракт, выступая в роли интеллектуального расширения анализатора. Внутренняя коммутационная схема автоматически подключает порты прибора к высокоточным калибровочным стандартам, встроенным в блок. Это гарантирует, что все системные ошибки (потери в кабелях, несогласованности разъемов) будут учтены и математически скомпенсированы в ходе калибровки. В результате пользователь получает откалиброванную плоскость измерений непосредственно на разъемах DUT, что является залогом достоверных S-параметров.

Технические характеристики R&S ZV-Z59

Ключевые области применения R&S ZV-Z59

• Разработка и тестирование трехпортовых компонентов: Оптимален для точного измерения циркуляторов, изоляторов, трехпортовых разветвителей/сумматоров и балансных усилителей.
• Образовательные и исследовательские лаборатории: Компактный размер и управляемость делают его отличным инструментом для обучения методам многопортовых измерений и научных изысканий.
• Контроль качества серийной продукции: Обеспечивает высокую скорость и стабильность при тестировании широкой номенклатуры стандартных СВЧ-компонентов с количеством портов до 6.

Ключевые особенности и возможности R&S ZV-Z59

• Оптимальное количество портов: Покрывает потребности большинства стандартных приложений без излишней сложности и стоимости, связанных с большим количеством каналов.
• Высокая изоляция между каналами: Показатель >80 дБ минимизирует перекрестные наводки и обеспечивает точность измерений слабых сигналов и компонентов с высоким затуханием.
• Компактные габариты: Занимает меньше места на измерительном столе по сравнению с 8-портовыми версиями, что важно для мобильных лабораторий и стесненных условий.
• Экономическая эффективность: Предлагает все преимущества автоматической калибровки R&S по более доступной цене для конфигураций, где не требуется 8 портов.
• Простота интеграции в существующие системы: Использует те же принципы управления и подключения, что и другие блоки серии ZV-Z5x, обеспечивая единообразие рабочих процессов.
• Надежная работа с дорогими кабелями: Предотвращает частые отключения и изгибы точных измерительных кабелей, продлевая их срок службы.
• Подготовка к сложным измерениям: Позволяет легко выполнять калибровку для измерения дифференциальных и смешанных S-параметров на многопортовых устройствах.
