Автоматический калибровочный блок R&S ZN‑Z52 — устройство для быстрой и точной калибровки векторных анализаторов цепей (серии ZN). Поддерживает основные типы калибровки, работает в диапазоне до 26,5 ГГц. Обеспечивает высокую повторяемость измерений и автоматизирует переключения эталонных нагрузок.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

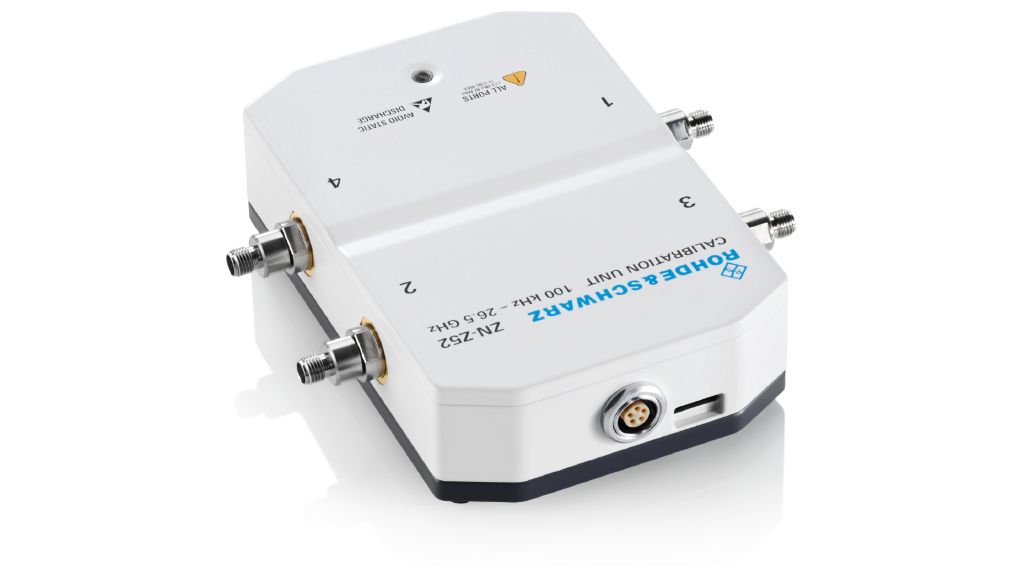

R&S ZN-Z52 Автоматический калибровочный блок 4 порта
Автоматический калибровочный блок R&S ZN‑Z52 предназначен для быстрой и точной калибровки векторных анализаторов цепей. Устройство существенно упрощает подготовительные процедуры при измерениях, минимизирует влияние человеческого фактора и повышает воспроизводимость результатов. Блок интегрируется в измерительный стенд и работает в связке с ВАЦ серии ZN, обеспечивая автоматизацию рутинных операций калибровки.
Принцип работы основан на последовательной коммутации встроенных эталонных нагрузок (открытый контур, замкнутый контур, согласованная нагрузка) через высоконадёжные реле. Управление осуществляется через интерфейс ВАЦ: пользователь выбирает тип калибровки, а блок автоматически проводит последовательность измерений по заданным эталонам. Результат — скорректированные параметры измерительного тракта, учитывающие потери, отражения и фазовые сдвиги.
Технические характеристики R&S ZN-Z52
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 4 |
| Диапазон частот | от 100 кГц до 26,5 ГГц |
| Тип разъемов | 3,5 мм (розетка) |
| Интерфейс управления | USB |
| Диапазон уровней мощности | от - 45 дБм до +20 дБм |
| Вес | 1 кг |
Области применения R&S ZN-Z52
- Разработка РЧ- и СВЧ-устройств — калибровка измерительных стендов при проектировании фильтров, усилителей, антенн.
- Сертификационные испытания — обеспечение точности измерений при проверке соответствия стандартам (EMI/EMC).
- Производство электроники — контроль параметров компонентов на конвейере (разъёмы, кабели, печатные платы).
- Исследовательские лаборатории — воспроизводимые измерения в экспериментах с высокочастотными сигналами.
- Сервис и ремонт — быстрая проверка характеристик оборудования после ремонта или модернизации.
Ключевые особенности R&S ZN-Z52
- Блок обеспечивает автоматизацию калибровочных процедур, существенно сокращая время настройки измерительного комплекса. Он поддерживает все основные типы калибровки, включая: короткую (Short); открытую (Open); нагрузочную (Load); сквозную (Thru).
- Благодаря встроенной памяти, устройство хранит калибровочные данные и параметры коррекции, что исключает необходимость повторной калибровки при аналогичных условиях измерений. Совместимость с различными моделями векторных анализаторов Rohde & Schwarz обеспечивает универсальность применения в лабораторных и производственных условиях.
- Автоматическое определение подключённых портов. Устройство самостоятельно распознаёт активные порты и проверяет корректность подключения, минимизируя риск ошибок оператора.
- Встроенная система самодиагностики. Перед началом калибровки блок проводит проверку состояния внутренних компонентов и соединителей, уведомляя о возможных неисправностях или износе.
- Поддержка пользовательских калибровочных наборов. Позволяет загружать и использовать индивидуальные калибровочные наборы, адаптированные под специфические задачи измерений.
- Интерфейс USB для управления и обновления. Подключение к ПК через USB обеспечивает удалённое управление, обновление встроенного ПО и экспорт калибровочных данных для анализа и документирования.
- Энергонезависимая память. Сохраняет калибровочные коэффициенты и настройки даже при отключении питания, гарантируя готовность к работе после включения.
- Индикация состояния. Светодиодные индикаторы отображают текущий режим работы (калибровка, готовность, ошибка), упрощая контроль процесса.
- Защита от перегрузок. Встроенные схемы защиты предотвращают повреждение устройства при ошибочном подключении или превышении допустимых уровней мощности.
