Автоматический калибровочный блок R&S ZN‑Z55 — профессиональное решение для калибровки векторных анализаторов цепей Rohde & Schwarz. Обеспечивает высокую точность измерений за счёт встроенных эталонных мер и работает в диапазоне до 50 ГГц. Совместим с сериями R&S ZNA, ZNB, ZNC.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

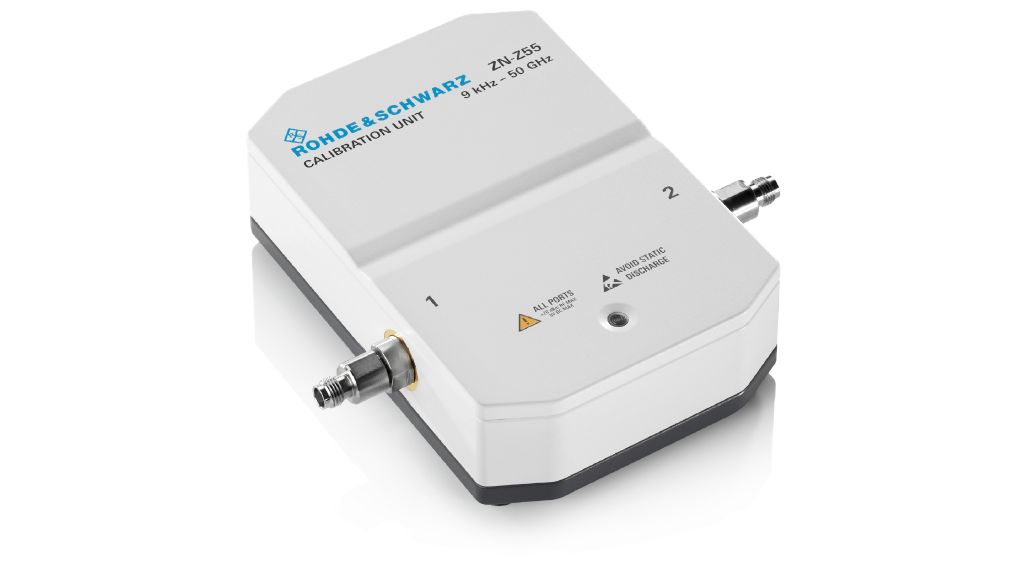

R&S ZN-Z55 Автоматический калибровочный блок
Автоматический калибровочный блок R&S ZN‑Z55 — это высокоточное устройство для калибровки векторных анализаторов цепей (ВАЦ). Прибор предназначен для автоматизации рутинных процедур калибровки, что существенно сокращает время настройки измерительного комплекса и повышает воспроизводимость результатов. Блок совместим с широким рядом ВАЦ Rohde & Schwarz и позволяет выполнять калибровку в различных конфигурациях — от однопортовых до многопортовых измерений.
Работа устройства основана на использовании встроенных эталонных мер с точно известными параметрами. При запуске процедуры калибровки блок автоматически коммутирует соответствующие эталонные нагрузки к измерительным портам ВАЦ. Программное обеспечение анализирует отклики и формирует калибровочные коэффициенты, которые затем применяются для коррекции измерений. Такой подход минимизирует влияние паразитных параметров соединительных линий и переходников.
Технические характеристики R&S ZN-Z55
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 2 |
| Диапазон частот в зависимости от модели | от 9 кГц до 50 ГГц |
| Тип разъемов | 2,4 мм (розетка) |
| Интерфейс управления | USB |
| Совместимость | R&S ZVA/T, ZNB/T, ZNC, ZND, ZNL |
| Диапазон уровней мощности | от - 45 дБм до +20 дБм |
| Вес | 1 кг |
Области применения R&S ZN-Z55
- Производство РЭА — быстрая калибровка ВАЦ на сборочных линиях для контроля параметров СВЧ‑узлов.
- Исследовательские лаборатории — повторяемые измерения при разработке новых радиочастотных устройств.
- Сертификационные испытания — обеспечение точности измерений при тестировании на соответствие стандартам.
- Обслуживание антенных систем — калибровка анализаторов для диагностики диаграмм направленности.
- Калибровочные лаборатории — эталонная процедура для поверки измерительного оборудования.
Ключевые особенности R&S ZN-Z55
- Система калибровочных стандартов. Блок содержит встроенные калибровочные стандарты (открытый контур, короткозамкнутый, согласованная нагрузка), которые переключаются электронным способом.
- Автоматизированное управление процессом. Калибровка выполняется по команде через интерфейс управления без физического вмешательства. Встроенный контроллер обрабатывает последовательность переключений стандартов, собирает данные и рассчитывает коэффициенты коррекции, обеспечивая воспроизводимость результатов.
- Прецизионные эталоны. Встроенные меры имеют сертифицированные параметры с минимальной неопределённостью.
- Интеграция с ПО ВАЦ. Управление через стандартный интерфейс анализатора, без дополнительного софта.
- Долговечность. Электромеханические коммутаторы рассчитаны на десятки тысяч циклов.
- Мониторинг состояния. Блок предоставляет данные о текущей температуре и статусе компонентов, что позволяет учитывать температурные дрейфы и своевременно проводить обслуживание.
