R&S ZN‑Z54 — автоматический калибровочный блок для сетевых анализаторов. Обеспечивает калибровку в диапазоне до 40 ГГц. Имеет электронное переключение стандартов, USB‑управление и светодиодный индикатор состояния.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

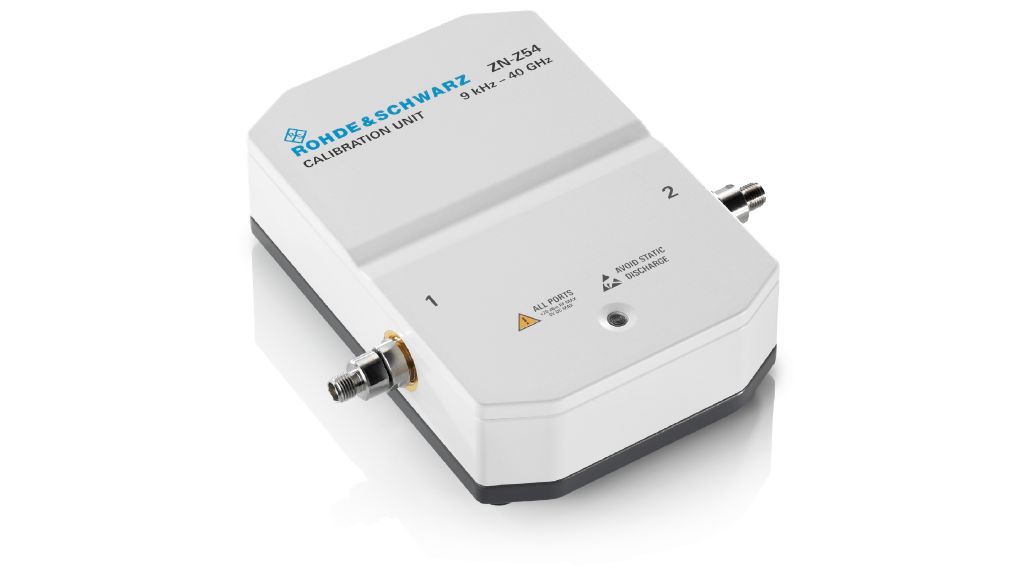

R&S ZN-Z54 Автоматический калибровочный блок
Автоматический калибровочный блок R&S ZN‑Z54 — специализированное устройство от компании Rohde & Schwarz для высокоточной калибровки векторных анализаторов цепей. Прибор существенно упрощает и ускоряет процедуру калибровки, минимизируя влияние человеческого фактора и повышая воспроизводимость результатов измерений. Блок предназначен для работы в лабораторных и производственных условиях, где требуется регулярная калибровка измерительного оборудования. Благодаря автоматизированному процессу, устройство позволяет сократить время на подготовку измерений и обеспечить соответствие строгим метрологическим требованиям. Устройство совместимо с широким модельным рядом векторных анализаторов Rohde & Schwarz.
Технические характеристики R&S ZN-Z54
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 2 |
| Диапазон частот в зависимости от модели | от 9 кГц до 40 ГГц |
| Тип разъемов | 2,92 мм (розетка) |
| Интерфейс управления | USB |
| Совместимость | R&S ZVA/T, ZNB/T, ZNC, ZND, ZNL |
| Диапазон уровней мощности | от - 45 дБм до +20 дБм |
| Вес | 1 кг |
Области применения R&S ZN-Z54
- Разработка РЭА — калибровка ВАЦ при проектировании радиоэлектронной аппаратуры.
- Производственный контроль — проверка параметров СВЧ‑устройств на этапах сборки и ОТК.
- Сертификация продукции — обеспечение точности измерений при испытаниях на соответствие стандартам.
- Научно‑исследовательские лаборатории — высокоточные измерения в экспериментах с СВЧ‑сигналами.
- Сервис и ремонт — восстановление метрологических характеристик анализаторов после ремонта или транспортировки.
Ключевые особенности R&S ZN-Z54
- Система калибровочных стандартов. Блок содержит встроенные калибровочные стандарты (открытый контур, короткозамкнутый, согласованная нагрузка), которые переключаются электронным способом. Это исключает необходимость ручного подключения внешних мер, сокращая время калибровки и минимизируя риск ошибок оператора.
- Автоматизированное управление процессом. Калибровка выполняется по команде через интерфейс управления без физического вмешательства. Встроенный контроллер обрабатывает последовательность переключений стандартов, собирает данные и рассчитывает коэффициенты коррекции, обеспечивая воспроизводимость результатов.
- Хранение калибровочных данных. В памяти блока сохраняются заводские характеристики калибровочных мер. Анализатор использует эти данные для расчёта погрешностей и применения коррекции, не требуя дополнительных входных параметров от пользователя.
- Совместимость с векторными анализаторами цепей. Блок разработан для работы с приборами Rohde & Schwarz серии ZN, обеспечивая точную коррекцию систематических погрешностей (направленность, согласование источника/нагрузки, отслеживание отражения/передачи).
- Электронная идентификация компонентов. Каждый калибровочный стандарт имеет уникальный идентификатор, который считывается анализатором. Это гарантирует использование корректных данных для расчёта коррекции и предотвращает ошибки при замене или модернизации блока.
- Мониторинг состояния. Блок предоставляет данные о текущей температуре и статусе компонентов, что позволяет учитывать температурные дрейфы и своевременно проводить обслуживание. Информация доступна через команды дистанционного управления.
