Автоматический калибровочный блок R&S ZV-Z58 с 8 портами и разъемом типа N (розетка). Обеспечивает быструю и точную калибровку ВНА для тестирования мощных компонентов и антенных систем с разъемами N, повышая эффективность измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

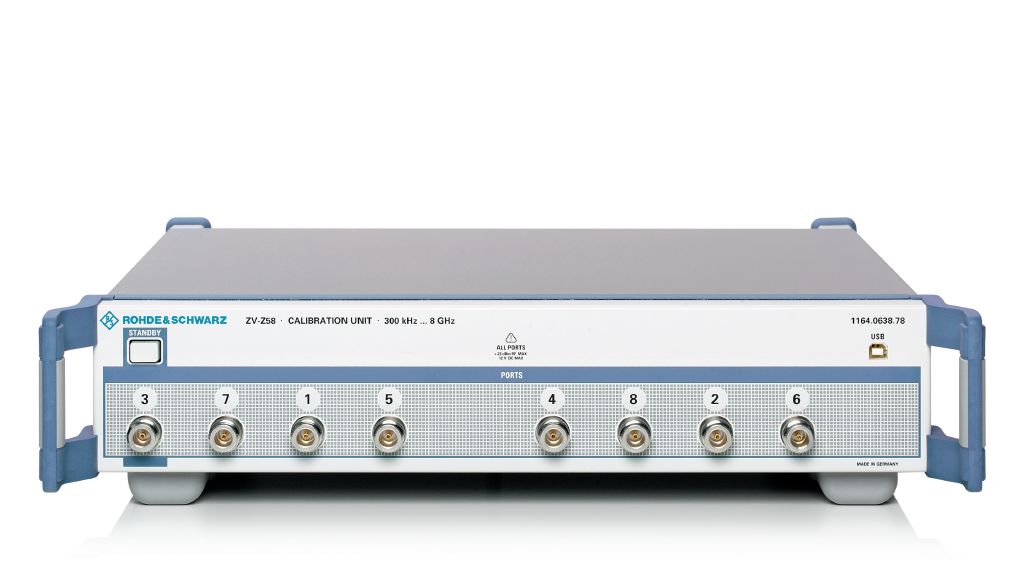

R&S ZV-Z58 Калибровочный блок сетевого анализатора, 8 портов, разъем N-типа
Восьмипортовый калибровочный блок R&S ZV-Z58 представляет собой профессиональное решение для задач высокоточного многопортового измерения в системах на базе векторных сетевых анализаторов Rohde & Schwarz. Данная модель специально разработана для применений, где требуется работа на мощностях выше среднего или повышенная механическая стойкость соединений, характерных для разъема N. Устройство автоматизирует процесс калибровки, устраняя необходимость вручную подключать и отключать калибровочные стандарты к каждому порту, что является источником ошибок и износа кабелей.
Блок функционирует как интеллектуальный коммутатор, направляя сигналы от анализатора к встроенным высокостабильным эталонам (короткое замыкание, нагрузка 50 Ом, холостой ход) и обратно. Эта интеграция позволяет выполнять сквозную и другие виды калибровки по методу SOLT для любой пары из восьми портов. Использование блока особенно востребовано в областях, связанных с разработкой и тестированием антенн, усилителей мощности и другой аппаратуры, где стандарт N является предпочтительным из-за своей надежности и рабочих характеристик.
Технические характеристики R&S ZV-Z58
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 300 кГц до 8 ГГц |
| Количество портов | 8 |
| Тип разъема | N-типа (розетка) |
| Питание от сети переменного тока | 100-240 В, 50-60 ГЦ |
| Вес | 5 кг |
Ключевые области применения R&S ZV-Z58
- Разработка СВЧ‑устройств: калибровка ВАЦ при проектировании фильтров, усилителей и антенн для телекоммуникационного оборудования.
- Сертификационные испытания: обеспечение точности измерений при проверке параметров радиоэлектронной аппаратуры.
- Производственный контроль: верификация характеристик компонентов (разъёмов, кабелей, плат) на сборочных линиях.
- Обслуживание радиосетей: периодическая калибровка измерительного парка операторов связи для поддержания качества обслуживания.
Ключевые особенности и возможности R&S ZV-Z58
- Разъемы типа N (50 Ом): Обеспечивают повышенную механическую прочность, лучшее экранирование и способность работать с более высокой мощностью по сравнению с разъемами 3,5 мм.
- Полная поддержка многопортовой калибровки SOLT: Автоматически выполняет все необходимые подключения для точного определения 12-ти ошибок (S-параметров) для каждой пары портов.
- Снижение стоимости владения: Минимизирует износ дорогостоящих измерительных кабелей с разъемами N за счет фиксированного подключения и отсутствия частых коммутаций вручную.
- Высокая воспроизводимость результатов: Механическая стабильность внутренних соединений обеспечивает низкую погрешность измерений от сессии к сессии.
- Прямая совместимость с ПО анализаторов R&S: Настройка и управление осуществляются через интуитивно понятный интерфейс векторного анализатора, не требуя дополнительного ПО.
- Надежность в жестких условиях: Конструкция рассчитана на интенсивное использование в производственных и полевых условиях.
- Ускорение процесса измерений: Значительно сокращает время, необходимое для подготовки многопортовой измерительной системы к работе, повышая общую пропускную способность.
