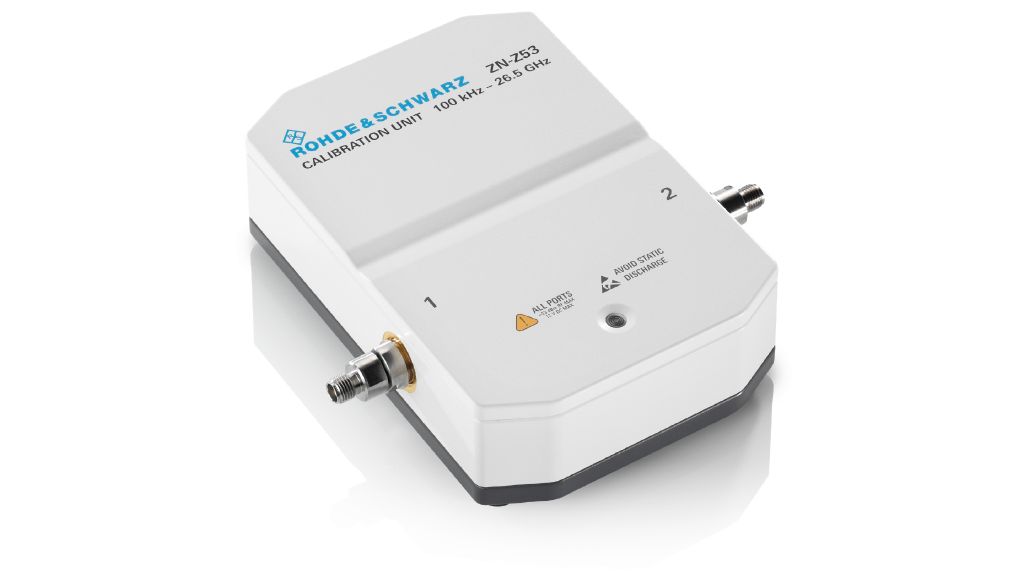

Автоматический калибровочный блок R&S ZN‑Z53 — это высокоточное вспомогательное устройство для векторных анализаторов цепей Rohde & Schwarz. Прибор предназначен для быстрой и надёжной калибровки измерительных трактов, что критически важно для обеспечения достоверности результатов при измерениях параметров СВЧ‑устройств. Блок существенно упрощает рутинную процедуру калибровки, минимизирует влияние человеческого фактора и повышает общую производительность измерительного комплекса.

Работа устройства основана на автоматическом переключении встроенных калибровочных стандартов (короткое замыкание, холостой ход, согласованная нагрузка и др.) по командам от анализатора цепей. Пользователь задаёт последовательность операций через интерфейс основного прибора, а блок выполняет переключение стандартов и передаёт данные для расчёта корректирующих коэффициентов. Это позволяет за считанные минуты получить откалиброванную систему, готовую к точным измерениям.

Калибровочный блок доступен в нескольких модификациях, отличающихся диапазоном частот, типом разъёмов и другими характеристиками:

1. R&S ZN-Z53 (Разъем: N-типа, 2 порта, диапазон частот: от 100 кГц до 18 ГГц) - 1335.7046.72
2. R&S ZN-Z53 (Разъем: 3,5 мм, 2 порта, диапазон частот: от 100 кГц до 26,5 ГГц.) - 1335.7046.32

Технические характеристики R&S ZN-Z53

Области применения R&S ZN-Z53

• Калибровка измерительных стендов для контроля параметров усилителей, фильтров, антенн.
• Обеспечение точности измерений при разработке СВЧ‑устройств.
• Быстрая проверка и настройка радиоизмерительного оборудования на местах.
• Подготовка измерительных систем для тестов на соответствие стандартам.
• Использование в учебных лабораториях для демонстрации методик калибровки и измерений.

Ключевые особенности R&S ZN-Z53

• Автоматизация процесса калибровки. Блок выполняет калибровку без участия оператора: анализатор автоматически считывает данные встроенных стандартов, рассчитывает погрешности и применяет коррекцию. Это сокращает время процедуры и минимизирует риск ошибок, связанных с человеческим фактором (например, неправильного выбора стандарта или неверного подключения).
• Совместимость и интерфейсы. Устройство подключается к анализатору через USB-порт, что обеспечивает надёжное управление и передачу данных. Для RF-соединений предусмотрены два порта с разъёмами типа N (розетка) или 3.5 мм (розетка) в зависимости от модификации. Такая гибкость позволяет интегрировать блок в различные измерительные конфигурации.
• Хранение калибровочных данных. Все параметры встроенных стандартов (включая характеристики отражения и передачи) сохраняются непосредственно в памяти блока. Анализатор использует эти данные для точного расчёта коэффициентов коррекции, не требуя дополнительного ввода информации от пользователя.
• Поддержка многопортовой калибровки. Совместим с двухпортовыми конфигурациями сетевых анализаторов. Для каждого порта доступны различные типы калибровки (например, Full One Port / Refl OSM для однопортовых измерений), что расширяет сферу применения устройства.
• Широкий частотный диапазон. В зависимости от модели, блок работает в диапазоне от 100 кГц до 18 ГГц (для разъёмов N) или до 26,5 ГГц (для разъёмов 3,5 мм). Это делает его пригодным для калибровки оборудования, используемого в СВЧ-диапазоне.
• Электронное переключение стандартов. Вместо ручного подключения калибровочных мер (OPEN, SHORT, LOAD) блок использует электронные переключатели. Это исключает механические повреждения разъёмов и гарантирует стабильное качество контактов.
• Защита от электростатики. Конструкция блока включает меры по предотвращению повреждений от электростатического разряда (ESD), что повышает надёжность при эксплуатации в лабораторных условиях.
