Автоматический двухпортовый калибровочный блок R&S ZN-ZE126 для VNA с диапазоном до 26,5 ГГц. Оснащен соединителями 3,5 мм (вилка/розетка), предназначен для сверхширокополосных измерений в науке и телекоммуникациях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

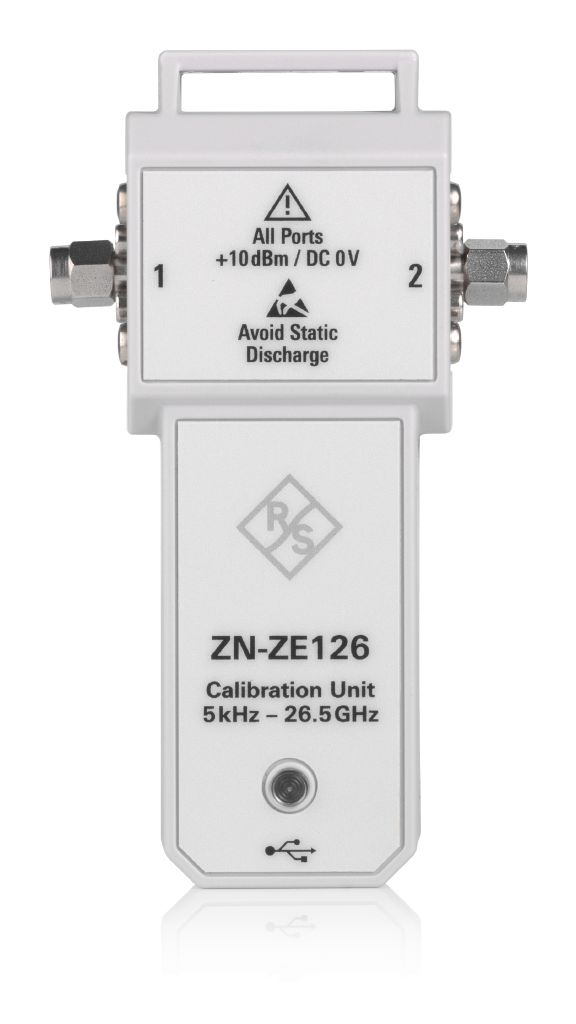

R&S ZN-ZE126 Двухпортовый калибровочный блок сетевого анализатора
Автоматический калибровочный блок R&S ZN-ZE126 представляет собой вершину линейки, разработанную для высокоточной калибровки 2-портовых векторных сетевых анализаторов в экстремально широком диапазоне частот от 5 кГц до 26,5 ГГц. Эта модель предназначена для самых сложных измерительных задач, связанных с разработкой и тестированием компонентов для систем миллиметрового диапазона (Ka-диапазон), передовых радарных технологий, телекоммуникационного оборудования и научных исследований.
Блок функционирует как полностью интегрированная и управляемая система калибровки. Внутри его экранированного корпуса размещены эталонные нагрузки и высокоскоростной коммутатор на специализированных СВЧ-реле. При выполнении калибровки ПО управляет блоком, последовательно устанавливая соединения портов VNA с каждым стандартом, собирая идеально согласованный набор данных для алгоритмов расчета ошибок. Это гарантирует минимальную неопределенность измерений даже на верхней границе частотного диапазона, где традиционные методы особенно чувствительны к неточностям.
Технические характеристики R&S ZN-ZE126
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 5 кГц до 26,5 ГГц |
| Количество портов | 2 |
| Тип разъема | Совместимость с разъёмом 3,5 мм (м/ж) |
| Совместимость | Для R&S ZNA, ZNB/T, ZND, ZNL, ZNLE, ZNH |
| Диапазон рабочей температуры | От +5 °C до +40 °C |
| Вес | 108 г |
Области применения R&S ZN-ZE126
- Автоматическая калибровка векторных анализаторов цепей (ВАЦ).
- Тестирование радиочастотных компонентов. Используется при проверке параметров пассивных и активных СВЧ‑устройств: фильтров, усилителей, аттенюаторов, циркуляторов.
- Сертификация и валидация антенных систем. Применяется для калибровки измерительных трактов при испытаниях антенн различного назначения.
- Отладка и настройка СВЧ‑модулей в производстве. Встраивается в технологические линии для контроля качества выпускаемых радиочастотных модулей.
- Исследования в области беспроводной связи. Используется в научно‑исследовательских лабораториях для калибровки измерительных установок при разработке оборудования 5G/6G, Wi‑Fi 6E и других стандартов.
Ключевые особенности и возможности R&S ZN-ZE126
- Автоматическое обнаружение при подключении через USB: все необходимые калибровочные данные мгновенно передаются в анализатор цепей. Процедура калибровки реализована по принципу «включай и работай» — пользователю достаточно подключить тестовые кабели и подтвердить назначение портов нажатием кнопки. Это существенно сокращает время настройки и минимизирует вероятность ошибок.
- Электронная коммутация калибровочных стандартов. Встроенные калибровочные меры переключаются программно через прошивку анализатора. Характеристики стандартов хранятся непосредственно в блоке, что позволяет анализатору автоматически рассчитывать поправки без дополнительного ввода данных.
- Автоматизированная процедура калибровки. Устройство поддерживает калибровку нескольких портов в рамках единой процедуры. Отсутствие необходимости вручную подключать калибровочные меры особенно ценно при работе с многопортовыми системами.
- Контроль состояния через светодиодный индикатор. Встроенный LED‑индикатор отображает текущий статус работы блока, упрощая мониторинг процесса калибровки.
- Автоматическое снижение мощности сигнала. Для обеспечения максимальной точности блок инициирует уменьшение мощности источника до −10 дБм. При наличии значительных потерь в измерительной схеме доступна деактивация этой функции через меню настройки.
- Надежность конструкции. Компактная и мобильная конструкция блока позволяет использовать его как в лабораторных, так и в полевых условиях. Высокая надёжность компонентов и продуманная система защиты от электростатических разрядов обеспечивают длительный срок службы.
