Двухпортовый калибровочный блок R&S ZN-ZE118 для частотного диапазона 5 кГц – 18 ГГц. Обеспечивает автоматическую высокоточную калибровку VNA по методу SOLT для СВЧ-применений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

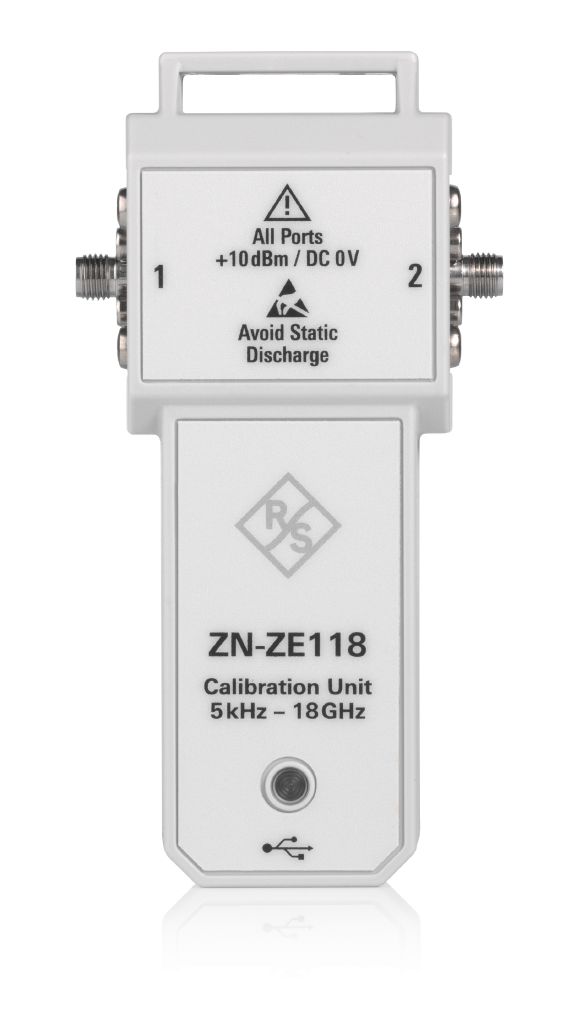

R&S ZN-ZE118 Двухпортовый калибровочный блок сетевого анализатора
Калибровочный блок R&S ZN-ZE118 – это инженерное решение для автоматической калибровки 2-портовых векторных сетевых анализаторов в широком диапазоне частот до 18 ГГц. Модель предназначена для задач, требующих высокой точности измерений на сверхвысоких частотах (СВЧ), включая разработку радарных систем, спутниковой связи и компонентов для сетей 5G NR. Блок объединяет в себе прецизионные пассивные стандарты и быстродействующий RF-коммутатор.
Принцип работы устройства основан на точном последовательном подключении встроенных калибровочных импедансов (Open, Short, Load) и линии передачи к портам анализатора. Управление осуществляется по цифровым интерфейсам, что позволяет программно выполнить всю процедуру калибровки SOLT за несколько секунд. Это обеспечивает не только экономию времени, но и высочайший уровень повторяемости, который недостижим при использовании ручных калибровочных наборов из-за неконтролируемых изменений крутящего момента и положения соединителей.
Технические характеристики R&S ZN-ZE118
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 5 кГц до 18 ГГц |
| Количество портов | 2 |
| Тип разъема | N (м/ж) или совместимый с разъёмом 3,5 мм (м/ж) |
| Совместимость | Для R&S ZNA, ZNB/T, ZND, ZNL, ZNLE, ZNH |
| Диапазон рабочей температуры | От +5 °C до +40 °C |
| Вес | 108 г |
Области применения R&S ZN-ZE118
- Калибровка анализаторов для тестирования СВЧ‑компонентов базовых станций 4G/5G.
- Настройка измерительных систем при разработке радаров и спутниковых антенн.
- Контроль параметров печатных плат и СВЧ‑модулей на этапе выходного тестирования.
- Обеспечение точности экспериментов в области электромагнитной совместимости.
Ключевые особенности и возможности R&S ZN-ZE118
- Широкий частотный диапазон. Устройство работает в диапазоне от 5 кГц до 18 ГГц, что делает его универсальным решением для калибровки векторных анализаторов цепей различных моделей Rohde & Schwarz.
- Гибкая конфигурация портов. Блок оснащён двумя портами, каждый из которых можно индивидуально настроить под конкретный тип разъёма: 3,5 мм (совместимый); N‑тип (вилка или розетка).
- Автоматическое обнаружение и конфигурирование. Калибровочный блок автоматически распознаётся векторным анализатором через USB‑подключение. Все необходимые калибровочные данные передаются в анализатор без ручного ввода, что существенно упрощает процесс настройки и снижает вероятность ошибок.
- Автоматическая калибровка многопортовых систем. С помощью двухпортового модуля можно выполнять калибровку систем с любым количеством портов. Пошаговое руководство в ПО анализатора помогает провести полную n‑портовую калибровку, даже если физическое число портов модуля меньше требуемого.
- Электронные калибровочные стандарты. Внутри блока размещены калибровочные стандарты, которые переключаются программно через прошивку анализатора. Их характеристики хранятся в памяти устройства, что позволяет анализатору автоматически рассчитывать поправки без дополнительного ввода данных.
- Надежная конструкция для интенсивного использования. Рассчитан на десятки тысяч циклов переключения, что подтверждает его пригодность для жестких условий производственных линий.
