Калибровочный блок R&S ZN-ZE104 – это двухпортовое автоматическое решение для быстрой и точной калибровки векторных сетевых анализаторов в диапазоне 5 кГц – 4,5 ГГц. Идеален для производства и R&D.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

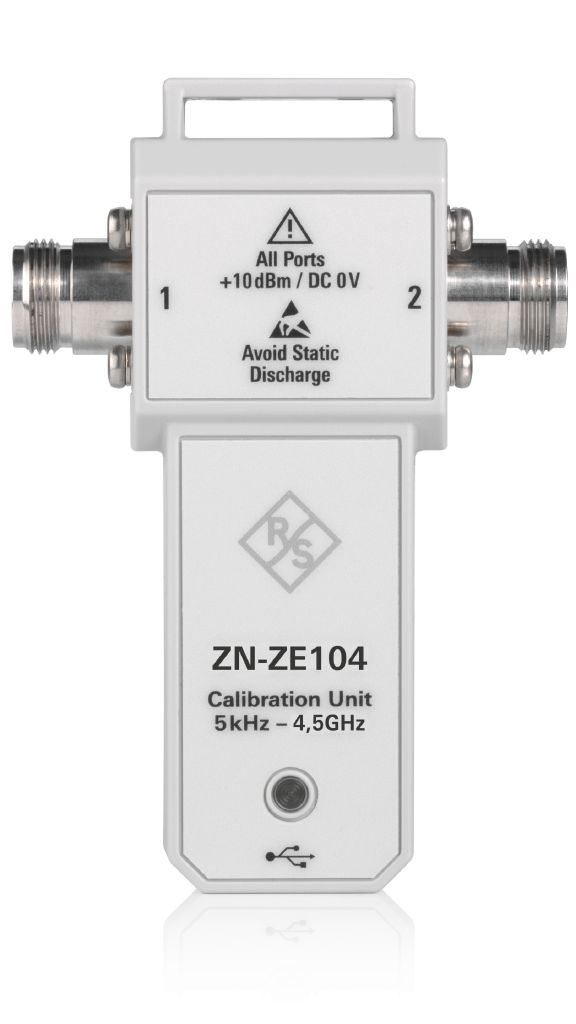

R&S ZN-ZE104 Двухпортовый калибровочный блок сетевого анализатора
Калибровочный блок R&S ZN‑ZE104 — специализированное устройство от компании Rohde & Schwarz для точной настройки и поверки векторных анализаторов цепей (ВАЦ). Прибор обеспечивает воспроизводимость измерений параметров СВЧ‑устройств, минимизируя погрешности, вызванные неоднородностями соединительных линий и разъёмов. В основе работы блока — набор эталонных импедансов и прецизионных переходов, позволяющих выполнять калибровку ВАЦ по стандартным методикам (например, SOLT — Short, Open, Load, Through). Пользователь подключает блок к анализатору, запускает процедуру калибровки, и прибор автоматически фиксирует опорные точки, на базе которых строится коррекция измерительного тракта.
Технические характеристики R&S ZN-ZE104
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 5 кГц до 4,5 ГГц |
| Количество портов | 2 |
| Тип разъема | N (м/ж) или совместимый с разъёмом 3,5 мм (м/ж) |
| Совместимость | Для R&S ZNA, ZNB/T, ZND, ZNL, ZNLE, ZNH |
| Диапазон рабочей температуры | От +5 °C до +40 °C |
| Вес | 108 г |
Области применения R&S ZN-ZE104
- Калибровка СВЧ‑фильтров, усилителей и антенн базовых станций 4G/5G для соответствия стандартам.
- Поверка радиолокационных модулей и спутниковых транспондеров перед лётными испытаниями.
- Контроль параметров печатных плат и СВЧ‑компонентов на этапах разработки и серийного выпуска.
- Аттестация измерительных стендов и передача эталонных значений вторичным средствам.
- Эксперименты в области радиофизики и материаловедения (измерение диэлектрической проницаемости, магнитных свойств).
Ключевые особенности и возможности R&S ZN-ZE104
- Широкий частотный диапазон. Устройство работает в диапазоне от 5 кГц до 4,5 ГГц, что делает его пригодным для большинства типовых задач измерения параметров ВЧ‑ и СВЧ‑устройств.
- Гибкая конфигурация разъёмов. Каждый из двух портов можно независимо настроить под разъём типа N (вилка или розетка) либо 3,5 мм (вилка или розетка). Такая универсальность позволяет подключать различное испытательное оборудование без дополнительных адаптеров.
- Автоматическое обнаружение и конфигурирование. Блок автоматически определяется анализатором через USB‑соединение. Все необходимые калибровочные данные передаются в анализатор без ручного ввода, что сокращает время настройки и минимизирует вероятность ошибок.
- Упрощённая процедура калибровки. Калибровка выполняется по принципу «включай и работай»: после подключения тестовых кабелей и выбора портов достаточно нажать кнопку запуска. Процесс проходит с максимальной надёжностью и минимальной затратой времени.
- Электронные калибровочные стандарты. В блоке интегрированы калибровочные стандарты, которые переключаются программно через прошивку анализатора. Характеристики этих стандартов хранятся внутри устройства, что позволяет анализатору автоматически рассчитывать поправки на ошибки измерения.
- Совместимость с линейкой анализаторов R&S. Блок поддерживает работу с моделями R&S®ZNA, ZNB/T, ZND, ZNL, ZNLE, ZNH, обеспечивая единообразие калибровочных процедур.
