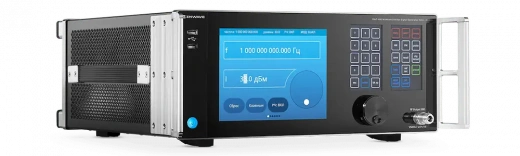

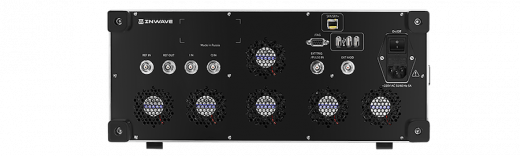

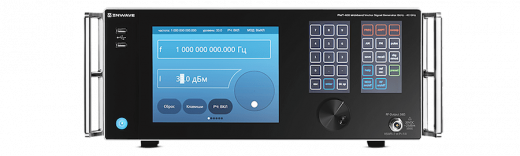

INWAVE MWT-400 Генератор сигналов векторный

Возможны дополнительные опции

MWT-400 – это высокопроизводительный векторный генератор сигналов, разработанный для самых требовательных задач в области радиоэлектроники. Он сочетает в себе широчайший диапазон частот, высокую выходную мощность и исключительную точность формирования сигналов.

Подробности

Характеристики

Госреестр СИ

—

92626-24

Диапазон частот

—

8 кГц – 20 ГГц | 40 ГГц (опции)

Интерфейс

—

LAN, USB

Дисплей

—

сенсорный

Разрядность (АЦП), бит

—

Фазовый шум, дБн/Гц

—

-139

Все характеристики

Все товары бренда INWAVE

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Ключевые особенности MWT-400

Широкий диапазон частот: от 8 кГц до 20 ГГц (опционально до 40 ГГц) делает MWT-400 универсальным решением для различных областей применения.
Высокая выходная мощность: до 2 Вт (базовая комплектация) обеспечивает достаточный уровень сигнала для большинства задач.
Ультранизкие фазовые шумы -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц, -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц гарантируют высокую чистоту сигнала и минимизируют искажения.
MWT-400 поддерживает различные виды модуляции, включая амплитудную модуляцию (АМ), частотную модуляцию (ЧМ), фазовую модуляцию (ФМ), квадратурную амплитудную модуляцию (QAM) и другие.
Генератор позволяет создавать сигналы сложной формы с помощью встроенного генератора произвольных сигналов или внешнего источника.
Программируемая пользователем вентильная матрица (ППВМ): обеспечивает гибкость в настройке и управлении генератором.
MWT-400 оснащен различными интерфейсами для подключения к компьютеру и другим устройствам, включая Ethernet и USB.

Преимущества MWT-400

Высокая точность и стабильность: MWT-400 обеспечивает высокую точность и стабильность генерируемых сигналов, что делает его идеальным выбором для критически важных приложений.
Широкие возможности: благодаря своим широким функциональным возможностям, MWT-400 может использоваться для решения самых разнообразных задач.
Простота использования: интуитивно понятный интерфейс и удобное программное обеспечение делают работу с генератором простой и эффективной.
Надежность: MWT-400 отличается высокой надежностью и долговечностью.

Области применения MWT-400

Разработка и тестирование радиоэлектронных устройств: генератор идеально подходит для разработки и тестирования различных радиоэлектронных устройств, включая передатчики, приемники, усилители и т.д.
Измерения и анализ сигналов: MWT-400 может использоваться для измерений и анализа различных сигналов, включая радиосигналы, аудиосигналы и видеосигналы.
Образование и наука: генератор может использоваться в образовательных и научных целях для изучения и исследования различных аспектов радиоэлектроники.

Технические характеристики MWT-400

Характеристика	Значение
Диапазон рабочих частот	8 кГц-20 ГГц \| 40 ГГц (опции)
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя)	560 МГц
Ширина полосы модулированного сигнала (внешний IQвход)	140 МГц при <6ГГц, 1.8 ГГц при 26ГГц
Уровень фазовых шумов на отстройке 10 кГц от несущей	-139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц, 123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц
Максимальная выходная мощность на частоте 1ГГц	2 Вт
Шаг установки выходной мощности	0.5 дБ
Уровень гармонических искажений при выходной мощности -10 дБм	-53 дБн
Уровень негармонических искажений	-81 дБн (-75дБн)
Встроенные виды модуляции	BPSK, QPSK, 8-PSK, QAM-16, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, импульсная, ППРЧ, пим дм чм ФМ произвольный модулирующий
Тип выходного фильтра	RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1), Gauss (BT=0.1..1)
Источник модулирующего сигнала	Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Интерфейс ввода данных и управления	10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)- опции

Опции MWT-400

Опции	Значение
Диапазон частот	8 кГц-20 ГГц \| 40 ГГц (опции)
MWT-OCXO	Термостатированный опорный генератор (ОCXO)
MWT-RB	Рубидиевый опорный генератор
MWT-ULPN	Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWT-EXTIQ	Внешний 1/Q вход (ширина полосы модулированного сигнала 2 ГГц при f < 6ГГц, 7 ГГц при f ≥ 6 ГГц)
MWT-AM	Аналоговая модуляция
MWT-DDR	DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
MWT-UPR	Доступ пользователя к программированию ПЛИС
MWT-HP	Выходная мощность 2 Вт (базовая 0.5 Вт)
MWT-PC	Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWT-SFP	Скорость интерфейса 1 Гбит/сек
MWT-SFP+	Скорость интерфейса 10 Гбит/сек
MWT-ARB	Модуляция произвольным сигналом
MWT-PLS	Импульсная модуляция
MWT-CHIRP	Модуляция ЛЧМ
MWT-FHSS	ППРЧ
MWT-MTONE	Мультитоновая модуляция

Характеристики

Госреестр СИ ? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.	92626-24
Диапазон частот ? Пример: 10 кГц - 8 ГГц	8 кГц – 20 ГГц \| 40 ГГц (опции)
Интерфейс ? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.	LAN, USB
Дисплей	сенсорный
Разрядность (АЦП), бит	16
Фазовый шум, дБн/Гц	-139
Гармонические искажения, дБн	-53
Выходная мощность	2 Вт
Страна производства	Россия

Документы

Техническая документация MWT-400 Генератор сигналов векторный

640,9 Кб

Описание типа СИ MWT-400

374,5 Кб

Методики поверки MWT-400

8,1 Мб

Примеры ПУ MWT-400 Генератор сигналов векторный

482,4 Кб

Удаленное управление MWT-400 Генератор сигналов векторный

785,3 Кб
