Векторный генератор сигналов INWAVE MWT-160U с диапазоном частот 8 кГц - 16 ГГц. Уровень фазовых шумов -140 дБн/Гц, максимальная выходная мощность 2 Вт (+33 дБм). Питание и управление по USB. Идеален для мобильного использования и образовательных целей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

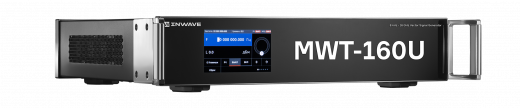

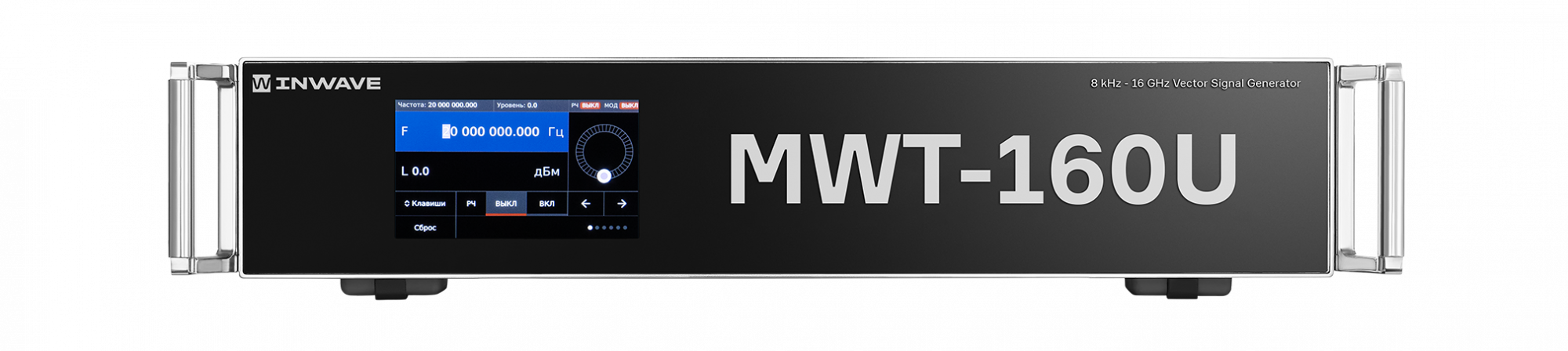

Векторный генератор сигналов INWAVE MWT-160U: описание и возможности
INWAVE MWT‑160U — высокопроизводительный векторный генератор сигналов, предназначенный для формирования сложных модулированных сигналов в широком частотном диапазоне. Прибор сочетает точность аналоговой генерации с гибкостью цифровой обработки, обеспечивая воспроизведение сигналов с заданными параметрами амплитуды, частоты и фазы.
Устройство применяется в научно‑исследовательских лабораториях, на производственных предприятиях и в сервисных центрах для тестирования радиоэлектронной аппаратуры, отладки коммуникационных систем и поверки измерительного оборудования. Благодаря высокой стабильности и низким фазовым шумам генератор гарантирует достоверность результатов при самых требовательных испытаниях.
Технические характеристики MWT-160U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 16 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц | -119 дБн/Гц несущая 10 ГГц |
| Полоса модуляции | Не менее 520 МГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская) |
| Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции |
Области применения MWT-160U
- Разработка и тестирование беспроводных устройств (5G, LTE, Wi‑Fi, Bluetooth);
- Производство радиоэлектронной аппаратуры;
- Эмуляция сигналов базовых станций и пользовательского оборудования в телекоммуникационных сетях;
- Тестирование радиоэлектронного оборудования в аэрокосмической отрасли;
- Научные исследования в области модуляции и обработки сигналов.
Ключевые особенности и возможности MWT-160U
- Широкий частотный диапазон. Прибор охватывает частоты от 8 кГц до 16 ГГц, что позволяет работать с большинством современных стандартов беспроводной связи — от Bluetooth и Wi‑Fi до LTE и 5G.
- Мощная цифровая платформа. В основе устройства — высокоскоростной цифро‑аналоговый преобразователь (ЦАП) и плата цифровой обработки сигналов. Встроенная память 2 Гб позволяет хранить сложные модулирующие последовательности. Архитектура поддерживает генерацию сигналов произвольной формы, что открывает возможности для моделирования нестандартных сценариев.
- Гибкая модуляция. Прибор поддерживает широкий спектр аналоговых и цифровых видов модуляции. Пользователь может задавать произвольные модулирующие сигналы, что полезно при разработке новых протоколов связи.
- Интуитивное ПО. Программное обеспечение предоставляет: графический интерфейс для настройки частоты, амплитуды, типа модуляции и формы сигнала; возможность сохранения и загрузки конфигураций; поддержку удалённого управления через Ethernet, USB; API для интеграции в автоматизированные тестовые системы.
- Инструменты коррекции сигналов. Встроенные алгоритмы компенсируют частотные и фазовые искажения, обеспечивая стабильность параметров на всём диапазоне частот. Это особенно важно при тестировании устройств, чувствительных к нелинейностям тракта.
- Настройки фильтров. Доступны типы фильтров: RC (коэффициент скругления от 0,1 до 1); RRC (коэффициент скругления от 0,1 до 1); Gauss (BT от 0,1 до 1). Это позволяет моделировать реальные каналы связи с заданными характеристиками фильтрации.
Дополнительные опции MWT-160U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1,8 ГГц при f ≥ 6 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
| MWT-UPR | Доступ пользователя к программированию ПЛИС |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWT-SFP | Скорость интерфейса 1 Гбит/сек |
| MWT-SFP+ | Скорость интерфейса 10 Гбит/сек |
| MWT-ARB | Модуляция произвольным сигналом |
| MWT-PLS | Импульсная модуляция |
| MWT-CHIRP | Модуляция ЛЧМ |
| MWT-FHSS | ППРЧ |
| MWT-MTONE | Мультитоновая модуляция |
