Векторный генератор сигналов MWT-200 с диапазоном до 20 ГГц. Идеален для исследований и образования. Имеет цветной дисплей, поддержку USB/LAN и встроенные виды модуляции. Высокая выходная мощность и стабильность.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

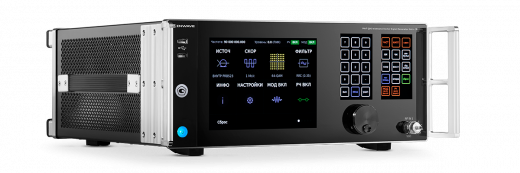

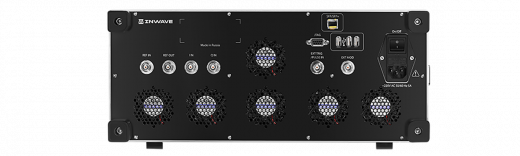

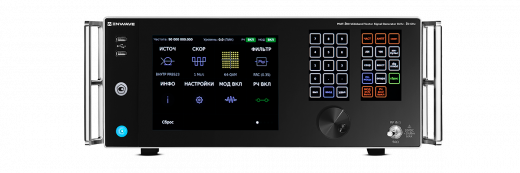

Векторный генератор сигналов INWAVE MWT-200
Генератор сигналов MWT-200 — это высокоточный прибор, предназначенный для генерации аналоговых и цифровых сигналов сложной формы. Он находит применение в научно-исследовательских работах, проектировании радиоэлектронной аппаратуры и в образовательном процессе. Устройство оснащено современным синтезатором частот, что гарантирует низкий уровень фазового шума и высокую стабильность выходного сигнала.

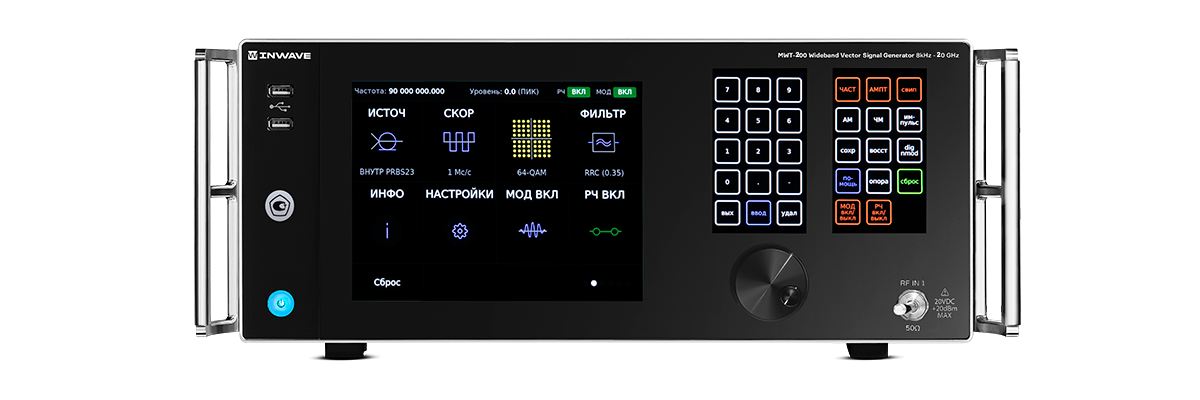

Работа с генератором интуитивно понятна благодаря цветному сенсорному дисплею (встроенный модуль MWT-PC) и продуманному меню. Прибор поддерживает возможность удаленного управления через интерфейсы USB и LAN, что позволяет легко интегрировать его в автоматизированные измерительные комплексы. Высокая выходная мощность и широкий диапазон частот делают его незаменимым инструментом для тестирования различных компонентов и систем.
Технические характеристики MWT-200
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 20 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц; -119 дБн/Гц несущая 10 ГГц |
| Полоса модуляции | Не менее 520 МГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская) |
| Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции |
Области применения MWT-200
- Научные исследования: Используется в физических и радиотехнических лабораториях для проведения экспериментов, требующих стабильных и точных сигналов.
- Образовательный процесс: Применяется в вузах и технических колледжах для обучения студентов основам радиотехники и электроники.
- Производство и сервис: Необходим для настройки и ремонта усилителей, фильтров и другой радиоаппаратуры.
Ключевые особенности и встроенные функции MWT-200
- Генерация стандартных форм сигнала: Синусоидальный, прямоугольный, пилообразный, треугольный и импульсный сигналы с широким диапазоном настроек.
- Режим AM/FM/ФМ модуляции: Встроенные генераторы модуляции позволяют моделировать реальные радиосигналы.
- Функция развертки (sweep): Линейная и логарифмическая развертка частоты для проведения частотного анализа цепей.
- Режим арбитражного генератора: Возможность загрузки пользовательских форм сигнала для моделирования нестандартных воздействий.
- Высокая стабильность частоты: Использование термостатированного генератора опорной частоты (ТГОЧ) обеспечивает минимальный дрейф.
- Компенсация уровня выходного сигнала: Функция автоматической корректировки амплитуды для компенсации потерь в соединительных кабелях.
- Комплекс средств автоматизации: Полная поддержка команд SCPI для интеграции в ATE-системы.
Дополнительные опции MWT-200
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний 1/Q вход (ширина полосы модулированного сигнала 2 ГГц при f < 6ГГц, 7 ГГц при f ≥ 6 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
| MWT-UPR | Доступ пользователя к программированию ПЛИС |
| MWT-HP | Выходная мощность 2 Вт (базовая 0.5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWT-SFP | Скорость интерфейса 1 Гбит/сек |
| MWT-SFP+ | Скорость интерфейса 10 Гбит/сек |
| MWT-ARB | Модуляция произвольным сигналом |
| MWT-PLS | Импульсная модуляция |
| MWT-CHIRP | Модуляция ЛЧМ |
| MWT-FHSS | ППРЧ |
| MWT-MTONE | Мультитоновая модуляция |
