Векторный генератор сигналов INWAVE MWT-100U с диапазоном частот 8 кГц - 10 ГГц. Уровень фазовых шумов -140 дБн/Гц, максимальная выходная мощность 2 Вт (+33 дБм). Подходит для мобильного использования и образовательных целей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

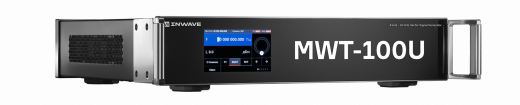

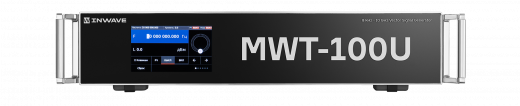

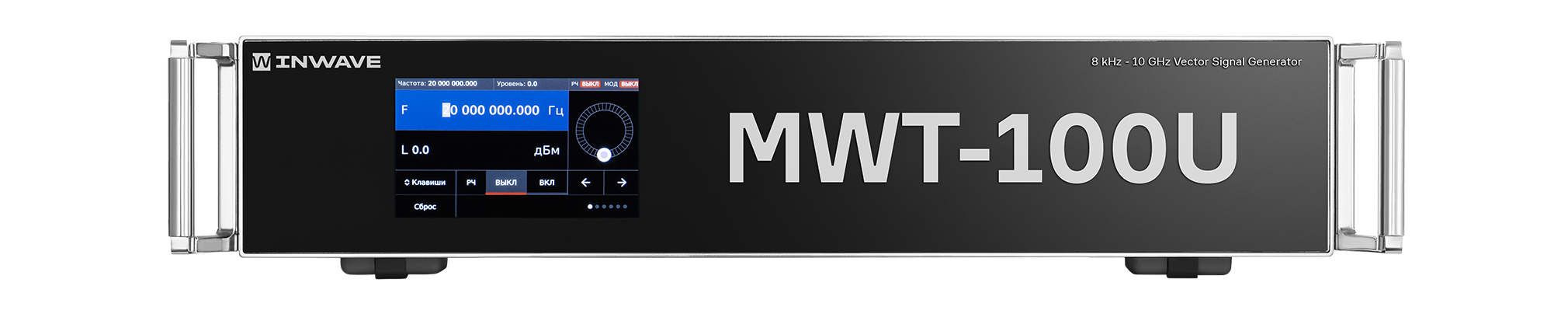

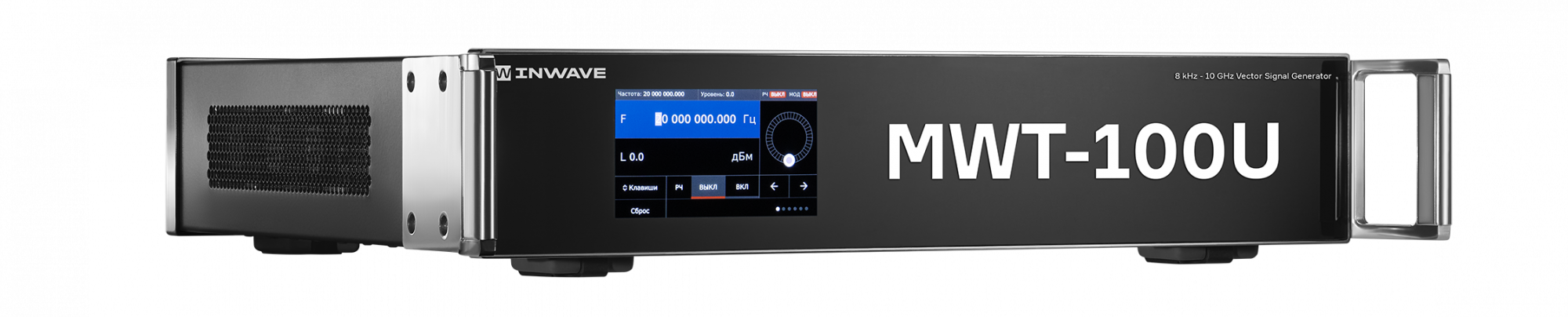

INWAVE MWT-100U Векторный генератор сигналов
Векторный генератор сигналов INWAVE MWT-100U — это современный высокоточный прибор, предназначенный для генерации широкого спектра радиосигналов с комплексной модуляцией. Он сочетает в себе передовые технологии цифрового синтеза и мощный векторный модулятор, что позволяет гибко создавать и управлять сложными сигналами. Устройство является незаменимым инструментом для разработки, тестирования и ремонта беспроводных систем связи и радиолокационной аппаратуры.
Прибор функционирует на основе прямого цифрового синтеза (DDS), что обеспечивает высокое разрешение по частоте и фазе, а также быстрое переключение между каналами. Внутренний векторный модулятор позволяет независимо манипулировать амплитудой, фазой и частотой сигнала, формируя все распространенные виды цифровой модуляции (QAM, PSK, ASK/FSK) и сложные пользовательские формы сигналов. Благодаря интегрированному цветному дисплею и интуитивному интерфейсу управление сложными настройками становится простым и наглядным.
Технические характеристики MWT-100U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 10 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц | -119 дБн/Гц несущая 10 ГГц |
| Полоса модуляции | Не менее 520 МГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская) |
| Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции |
Области применения MWT-100U
- Разработка и тестирование систем связи: Используется для проверки приемников и передатчиков стандартов TETRA, DMR, 5G NR, LTE, Wi-SUN, а также различных специализированных радиосистем.
- Образование и научные исследования: Применяется в вузах и научных лабораториях для изучения основ цифровой модуляции и проведения экспериментов в области обработки сигналов.
- Калибровка и ремонт радиоэлектронной аппаратуры: Служит в качестве эталонного источника сигнала для настройки и поиска неисправностей в радиоприемных и передающих трактах.
- Тестирование компонентов: Необходим для оценки характеристик таких компонентов, как смесители, усилители и фильтры, путем подачи на них точных тестовых сигналов.
- Моделирование радиолокационных сигналов: Позволяет генерировать сложные импульсные и ЛЧМ-сигналы для отладки и тестирования радиолокационных систем и алгоритмов.
Ключевые особенности и возможности MWT-100U
- Широкий частотный диапазон — устройство генерирует сигналы в полосе от 8 кГц до 10 ГГц, что охватывает большинство востребованных диапазонов для телекоммуникаций, радиолокации, навигационных систем и исследовательских задач.
- Генерация сигналов произвольной формы — пользователь может задавать собственные формы сигналов через встроенный цифровой baseband‑генератор или внешний IQ‑вход. Ширина полосы модулированного сигнала не менее 520 МГц (встроенный генератор) либо 140 МГц при f < 6 ГГц и 1,8 ГГц при f ≥ 6 ГГц (внешний вход).
- Встроенные фильтры — доступны RC (с коэффициентом скругления 0,1–1), RRC (0,1–1) и Gauss (BT = 0,1–1), что позволяет формировать сигналы с требуемыми спектральными характеристиками.
- Коррекция искажений — интегрированные алгоритмы компенсируют фазовый шум и частотные характеристики, обеспечивая высокую чистоту и точность выходного сигнала.
- Удаленное управление и интеграция — поддержка интерфейсов LAN (1 Гбит/с и 10 Гбит/с через SFP/SFP+) и USB позволяет встраивать генератор в автоматизированные тестовые системы и управлять им программно.
- Гибкий источник модулирующего сигнала — можно использовать встроенный генератор псевдослучайной последовательности (ПСП), пользовательские последовательности или внешний поток данных через Ethernet.
- Интуитивный интерфейс — графическое меню (GUI) с крупным цветным дисплеем упрощает настройку параметров и визуализацию формы сигнала.
- Программное обеспечение — позволяет обновлять прошивку, добавлять новые шаблоны и создавать пользовательские сценарии, обеспечивая совместимость с современными стандартами и задачами.
Дополнительные опции MWT-100U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1,8 ГГц при f ≥ 6 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
| MWT-UPR | Доступ пользователя к программированию ПЛИС |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWT-SFP | Скорость интерфейса 1 Гбит/сек |
| MWT-SFP+ | Скорость интерфейса 10 Гбит/сек |
| MWT-ARB | Модуляция произвольным сигналом |
| MWT-PLS | Импульсная модуляция |
| MWT-CHIRP | Модуляция ЛЧМ |
| MWT-FHSS | ППРЧ |
| MWT-MTONE | Мультитоновая модуляция |
