Векторный генератор сигналов INWAVE MWT-60U — прецизионный прибор для генерации модулированных ВЧ‑сигналов в диапазоне от 8 кГц до 6 ГГц. Обеспечивает ультранизкий фазовый шум (до −140 дБн/Гц), высокую выходную мощность (2 Вт) и полосу модуляции не менее 520 МГц. Применяется в разработке радиооборудования, калибровке измерительных систем и исследованиях беспроводных сетей.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

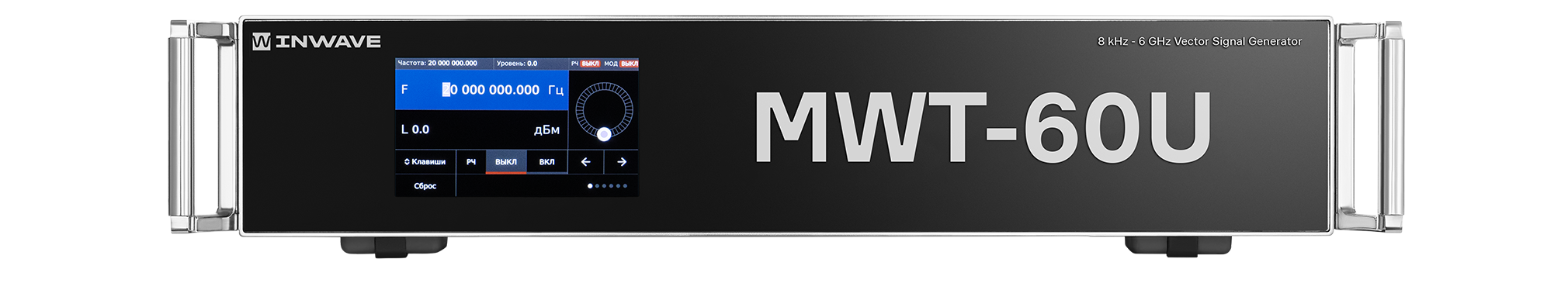

INWAVE MWT-60U Векторный генератор сигналов
Векторный генератор сигналов MWT‑60U — высокоточный прибор для формирования модулированных радиочастотных сигналов в широком диапазоне частот. Устройство предназначено для лабораторных и производственных задач, где требуется генерация сигналов с заданными параметрами модуляции и высокой спектральной чистотой. Прибор сочетает современную цифровую архитектуру с прецизионной аналоговой частью, обеспечивая стабильность характеристик и гибкость настройки.
Работа генератора основана на прямом цифро‑аналоговом преобразовании с последующей частотной трансформацией. Цифровой сигнальный процессор формирует оцифрованный образ сигнала с заданной модуляцией, который затем преобразуется в аналоговый ВЧ‑сигнал. Встроенная система синтеза частоты гарантирует низкий уровень фазовых шумов и высокую точность установки параметров.
Технические характеристики MWT-60U
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 8 кГц - 6 ГГц |
| Максимальная выходная мощность | 2 Вт (+33 дБм) |
| Уровень фазовых шумов | -140 дБн/Гц несущая 1 ГГц | -119 дБн/Гц несущая 10 ГГц |
| Полоса модуляции | Не менее 520 МГц |
| Шаг установки выходной мощности | 0,1 дБ |
| Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц | -55 дБн |
| Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц | -81 дБн |
| Встроенные виды модуляции | BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская) |
| Интерфейс ввода данных и управления | 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции |
Области применения MWT-60U
- Разработка и тестирование радиооборудования: отладка приёмо‑передающих трактов, проверка параметров усилителей и фильтров.
- Калибровка измерительных систем: воспроизведение эталонных сигналов для поверки анализаторов спектра и других приборов.
- Исследования в области беспроводной связи: моделирование сигналов LTE, Wi‑Fi, Bluetooth для анализа помехоустойчивости.
- Образовательная деятельность: лабораторные работы по радиотехнике и телекоммуникациям в вузах.
- Производство электроники: входной контроль компонентов, функциональное тестирование готовых изделий.
Ключевые особенности и возможности MWT-60U
- Полоса модуляции не менее 520 МГц позволяет генерировать сложные сигналы с высокой динамикой, включая широкополосные протоколы связи и тестовые последовательности для оценки помехоустойчивости систем.
- Поддержка широкого спектра модуляций — генератор поддерживает все основные виды модуляции (AM, FM, PM, QAM, QPSK, OFDM), а также позволяет создавать и использовать пользовательские схемы модуляции для решения специализированных задач.
- Импульсная модуляция (опция MWT‑PLS) обеспечивает формирование импульсов длительностью от 5 нс с настраиваемым периодом повторения и подавлением сигнала в паузе не менее 30 дБ. Функция востребована для моделирования радиолокационных сигналов и тестирования импульсных систем.
- Внешний I/Q‑вход (опция MWT‑EXTIQ) позволяет подавать модулирующие сигналы от внешних источников с полосой до 1,8 ГГц, значительно расширяя возможности интеграции прибора в составе сложных измерительных комплексов.
- Высокоскоростной интерфейс Ethernet поддерживает потоковую передачу данных со скоростью до 10 Гбит/с, что делает возможной генерацию сигналов неограниченной длительности в реальном времени.
- Программируемый ПЛИС‑блок предоставляет пользователю доступ к настройке цифровой обработки сигналов через программируемую логическую интегральную схему (ПЛИС), открывая возможности для кастомизации алгоритмов генерации под конкретные требования.
- Интуитивное программное обеспечение — графический интерфейс специализированного ПО упрощает настройку параметров, создание и редактирование сигналов, а также анализ полученных результатов.
Дополнительные опции MWT-60U
| Опции | Значение |
|---|---|
| Диапазон частот | 6 | 10 | 16 | 20 | 40 ГГц (опции) |
| MWT-OCXO | Термостатированный опорный генератор (ОCXO) |
| MWT-RB | Рубидиевый опорный генератор |
| MWT-RB-ENH | Улучшенный рубидиевый опорный генератор |
| MWT-ULPN | Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц) |
| MWT-EXTIQ | Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1,8 ГГц при f ≥ 6 ГГц) |
| MWT-AM | Аналоговая модуляция |
| MWT-DDR | DDR-память 2 Гб для хранения пользовательских модулирующих сигналов |
| MWT-UPR | Доступ пользователя к программированию ПЛИС |
| MWT-HP | Выходная мощность 2 Вт (базовая 0,5 Вт) |
| MWT-PC | Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet) |
| MWT-SFP | Скорость интерфейса 1 Гбит/сек |
| MWT-SFP+ | Скорость интерфейса 10 Гбит/сек |
| MWT-ARB | Модуляция произвольным сигналом |
| MWT-PLS | Импульсная модуляция |
| MWT-CHIRP | Модуляция ЛЧМ |
| MWT-FHSS | ППРЧ |
| MWT-MTONE | Мультитоновая модуляция |
