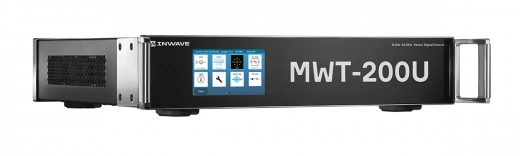

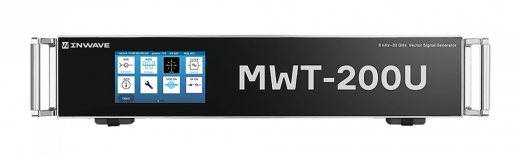

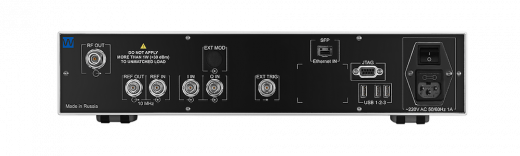

INWAVE MWT-200U Генератор сигналов векторный

Возможны дополнительные опции

MWT-200U – это высокоточный векторный генератор сигналов, созданный для разработки и тестирования различных радиоэлектронных устройств, включая передатчики, приемники, усилители. Благодаря широкому частотному диапазону от 8 кГц до 20 ГГц, высокой выходной мощности и превосходными характеристиками формируемых сигналов позволяет решать сложные задачи в радиотехнике, телекоммуникациях и научных исследованиях.

Подробности

Характеристики

Госреестр СИ

—

92626-24

Диапазон частот

—

8 кГц – 6 | 10 | 16 | 20 (опции)

Разрядность (АЦП), бит

—

Дисплей

—

сенсорный

Фазовый шум, дБн/Гц

—

-139

Гармонические искажения, дБн

—

-53

Все характеристики

Все товары бренда INWAVE

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Ключевые особенности MWT-200U

Преимущества MWT-200U

Высокая точность и стабильность: MWT-200U обеспечивает высокую точность и стабильность генерируемых сигналов, что делает его незаменимым инструментом для критически важных приложений.
Широкие функциональные возможности: благодаря своим широким функциональным возможностям, MWT-200U может использоваться для решения самых разнообразных задач, от разработки и тестирования радиоэлектронных устройств до измерений и анализа сигналов.
Простота использования: интуитивно понятный интерфейс и удобное программное обеспечение делают работу с генератором простой и эффективной, даже для пользователей без специальной подготовки.
Надежность: MWT-200U отличается высокой надежностью и долговечностью, что гарантирует его бесперебойную работу в течение длительного времени.

Области применения MWT-200U

Разработка и тестирование радиоэлектронных устройств: генератор идеально подходит для разработки и тестирования различных радиоэлектронных устройств, включая передатчики, приемники, усилители и т.д.
Измерения и анализ сигналов: MWT-200U может использоваться для измерений и анализа различных сигналов, включая радиосигналы, аудиосигналы и видеосигналы.
Образование и наука: генератор может использоваться в образовательных и научных целях для изучения и исследования различных аспектов радиоэлектроники.

Технические характеристики MWT-200U

Характеристика	Значение
Диапазон рабочих частот	8 кГц–6 \| 10 \| 16 \| 20 (опции)
Ширина полосы модулированного сигнала (встроенный цифровой baseband-генератор, цифровой сигнал пользователя)	560 МГц
Ширина полосы модулированного сигнала (внешний IQвход)	140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц
Уровень фазовых шумов на отстройке 10 кГц от несущей	-139 (-132) несущая 1 ГГц -123 (-116) несущая 10 ГГц
Максимальная выходная мощность на частоте 1ГГц	до 2 Вт
Шаг установки выходной мощности	0.5 дБ
Уровень гармонических искажений при выходной мощности -10 дБм	-53 дБн
Уровень негармонических искажений	-80 (-75) дБн
Встроенные виды модуляции	BPSK, QPSK, 8-PSK, QAM-16, QAM-32, QAM-64, OOK, ASK-2, ASK-4, ASK-8, FSK-2, FSK-4, MSK, GMSK, модуляция внешним аналоговым сигналом, импульсная, пачки импульсов, ППРЧ, ЛЧМ, АМ, ЧМ, ФМ, модуляция произвольным цифровым модулирующим сигналом
Тип выходного фильтра	RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1),Gauss(BT= 0.1..1)
Источник модулирующего сигнала	Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Интерфейс ввода данных и управления	10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP)– опции

Опции MWT-200U

Опции	Значение
Диапазон частот	6 \| 10 \| 16 \| 20 ГГц
MWT-OCXO	Термостатированный опорный генератор (OCXO)
MWT-RB	Рубидиевый опорный генератор
MWT-RB-ENH	Улучшенный рубидиевый опорный генератор
MWT-ULPN	Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWT-PC	Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWT-SFP	Скорость интерфейса 1 Гбит/с
MWT-SFP+	Скорость интерфейса 10 Гбит/с
MWT-ARB	Модуляция прозольным сигналом
MWT-AM	Аналоговая модуляция
MWT-DDR	DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
MWT-UPR	Доступ пользователя к программированию ПЛИС
MWT-HP	Выходная мощность 2 Вт (базовая 0.5 Вт)
MWT-PLS	Импульсная модуляция
MWT-CHIRP	Модуляция ЛЧМ
MWT-MTONE	Мультитоновая модуляция
MWT-FHSS	ППРЧ
MWT-EXTIQ	Внешний 1/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)

Госреестр СИ

92626-24

Диапазон частот

8 кГц – 6 | 10 | 16 | 20 (опции)

Разрядность (АЦП), бит

Дисплей

сенсорный

Фазовый шум, дБн/Гц

-139

Гармонические искажения, дБн

-53

Выходная мощность

2 Вт

Интерфейс

LAN, USB

Страна производства

Россия

Техническая документация MWT-200U Генератор сигналов векторный

640,9 Кб

Описание типа СИ MWT-200U

374,5 Кб

Методики поверки MWT-200U

8,1 Мб

Примеры ПУ MWT-200U

482,4 Кб

Удаленное управление MWT-200U

1,2 Мб
