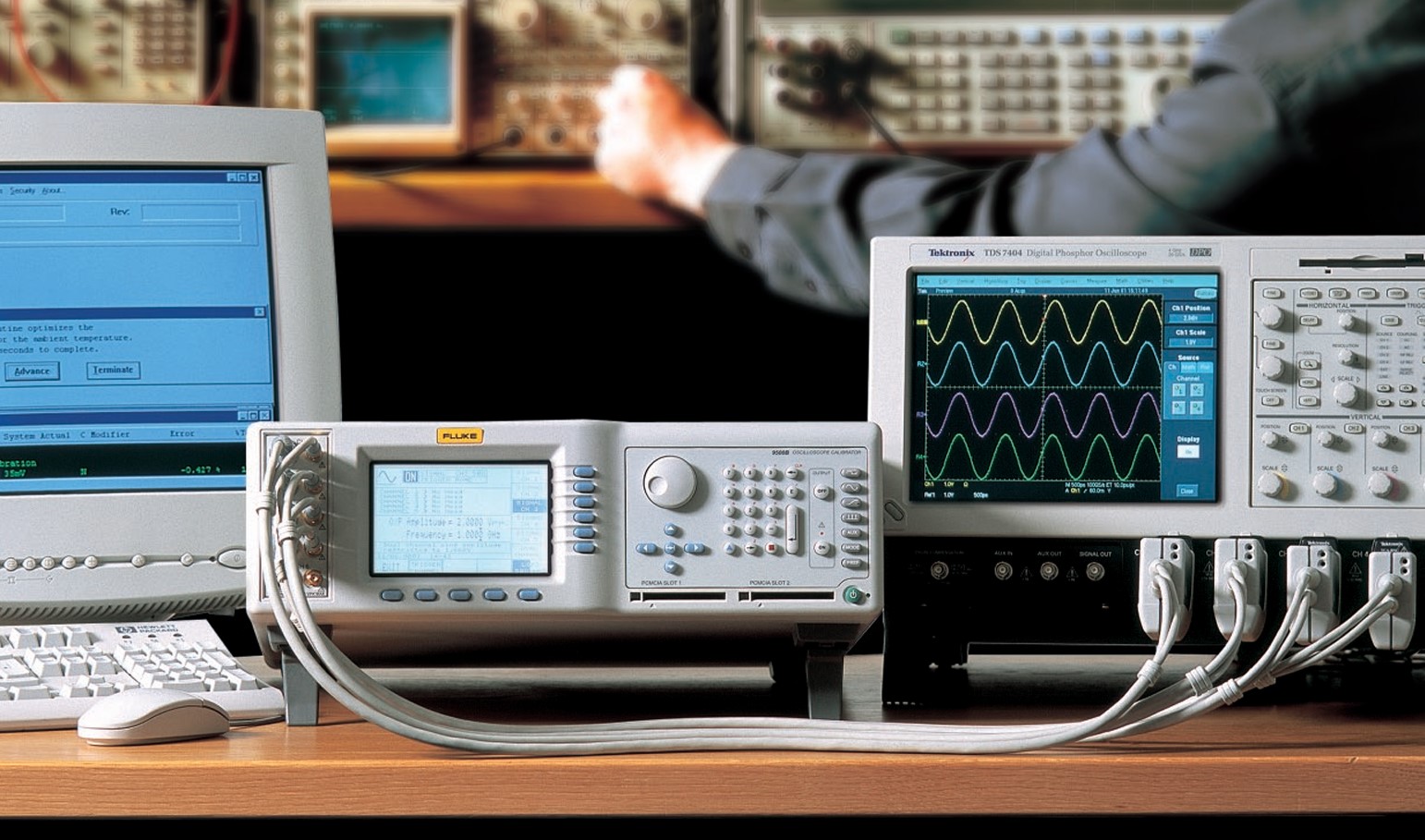

Серия Fluke 9500B: подробный обзор
Серия Fluke 9500B - это надежные и мощные калибраторы, которые Fluke разработал специально для автоматизированной калибровки осциллографов. Они отлично справляются даже с современными многоканальными приборами со всеми их функциями.
Основные характеристики и преимущества 9500B
У этой серии есть несколько ключевых моментов, которые делают ее незаменимой в лаборатории:
Полная Автоматизация: Самая первая и, пожалуй, главная "фишка" 9500B – это возможность полностью автоматизировать процесс калибровки. Вы просто настраиваете все в нашем ПО (MET/CAL, например, отлично подходит), и прибор сам делает всю работу. Это значит, что вашим квалифицированным специалистам не нужно сидеть часами и крутить ручки или переключать что-то вручную. Они могут заниматься более сложными задачами, пока 9500B работает. Плюс, автоматизация сводит к минимуму человеческий фактор, делая результаты калибровки супер-стабильными и надежными.
Возможность "апгрейда" по необходимости: Это очень важный момент – 9500B не привязывает вас к текущим возможностям. Система спроектирована так, что ее можно модернизировать! Например, увеличить частотный диапазон. Сегодня у вас осциллографы до 1 ГГц, а через пару лет появятся приборы на 3 или даже 6 ГГц? Не проблема! Вы просто модернизируете свой калибратор вместо того, чтобы покупать новый. Это здорово защищает ваши инвестиции в оборудование.
Фирменная технология активных головок (Active Head Technology™): Гордость Fluke! Вместо того чтобы гнать сигнал по длинным кабелям, где он может исказиться или затухнуть, Fluke использует специальные активные головки. Представьте: схема, генерирующая сигнал, находится прямо у входа вашего осциллографа! Это гарантирует, что сигнал приходит туда идеально чистым и точным. Особенно это важно для высокочастотных сигналов, где даже сантиметр кабеля имеет значение.
Работа сразу с несколькими каналами: Многоканальные осциллографы сейчас везде, правда? И вот тут 9500B сияет – он может работать сразу с пятью каналами одновременно! Забудьте про эту бесконечную перекоммутацию кабелей, которая отнимает уйму времени. Это колоссально ускоряет работу, когда вам нужно откалибровать многоканальный прибор.
Подробнее о технических характеристиках 9500B
Давайте посмотрим на цифры и возможности. Прибор может генерировать и измерять целый спектр сигналов:
- Постоянное напряжение: Выдает очень точное постоянное напряжение в диапазоне от ± 1 мВ до ± 200 В (или до 5 В при 50 Ом). Точность отличная: ± (0.025% + 25 µV).
- Прямоугольные импульсы: Генерирует "меандр" с амплитудой до 200 В (пик-пик) и частотой до 100 кГц.
- Импульсы с разными фронтами: Это важно для тестирования скорости осциллографа. Он умеет генерировать импульсы с медленными (500 пс) и более быстрыми (до 150 нс) фронтами. А если у вас есть активные головки 9550 или 9560, то можно получить супер-быстрые фронты – до 25 пс (с 9550) или 70 пс (с 9560). Это нужно для калибровки самых высокочастотных и "скоростных" осциллографов.
- Синусоида с выравниванием: Выдает синусоидальные сигналы с выравниванием амплитуды на высоких частотах. С главным блоком 9500B/3200 и головкой 9560 можно достичь частоты аж до 6 ГГц!
- Временные метки: Полезно для проверки временных измерений. Умеет ставить метки в нескольких форматах (квадрат/синус, импульс, узкий треугольник) с периодом от 0.2 наносекунды до 50 секунд. Точность меток очень высокая: ± 0.25 ppm.
- Выходной ток: Да, он может генерировать постоянный и прямоугольный ток до 100 мА. Это нужно, чтобы калибровать токовые пробники.
- Измерение R и C: Прибор также умеет измерять сопротивление (от 10 Ом до 12 МОм) и емкость (от 1 пФ до 95 пФ). Тут есть небольшие нюансы: измерение сопротивления недоступно с головкой 9550, а емкости – с головками 9550 и 9560.
- Видеовыход: Есть даже композитный видеовыход. Он нужен для тестирования функций осциллографа, связанных с работой с видеосигналами (например, выделение синхроимпульсов).
Активные головки и опции 9500B
Здесь отдельно углубимся, так как есть несколько вариантов основных блоков 9500B, которые отличаются максимальной "родной" частотой: 9500B/600 (до 600 МГц), 9500B/1100 (до 1.1 ГГц) и 9500B/3200 (до 3.2 ГГц). И, как уже упоминалось, их можно модернизировать!
А чтобы расширить возможности, вы можете добавить разные активные головки. Например, 9510 (до 1.1 ГГц), 9530 (до 3.2 ГГц), 9550 (для супер-быстрых фронтов в 25 пс) или 9560 (для 6 ГГц и фронтов 70 пс). Важно помнить, что для работы головки 9560 нужен главный блок 9500B/3200 или модернизированный вариант.

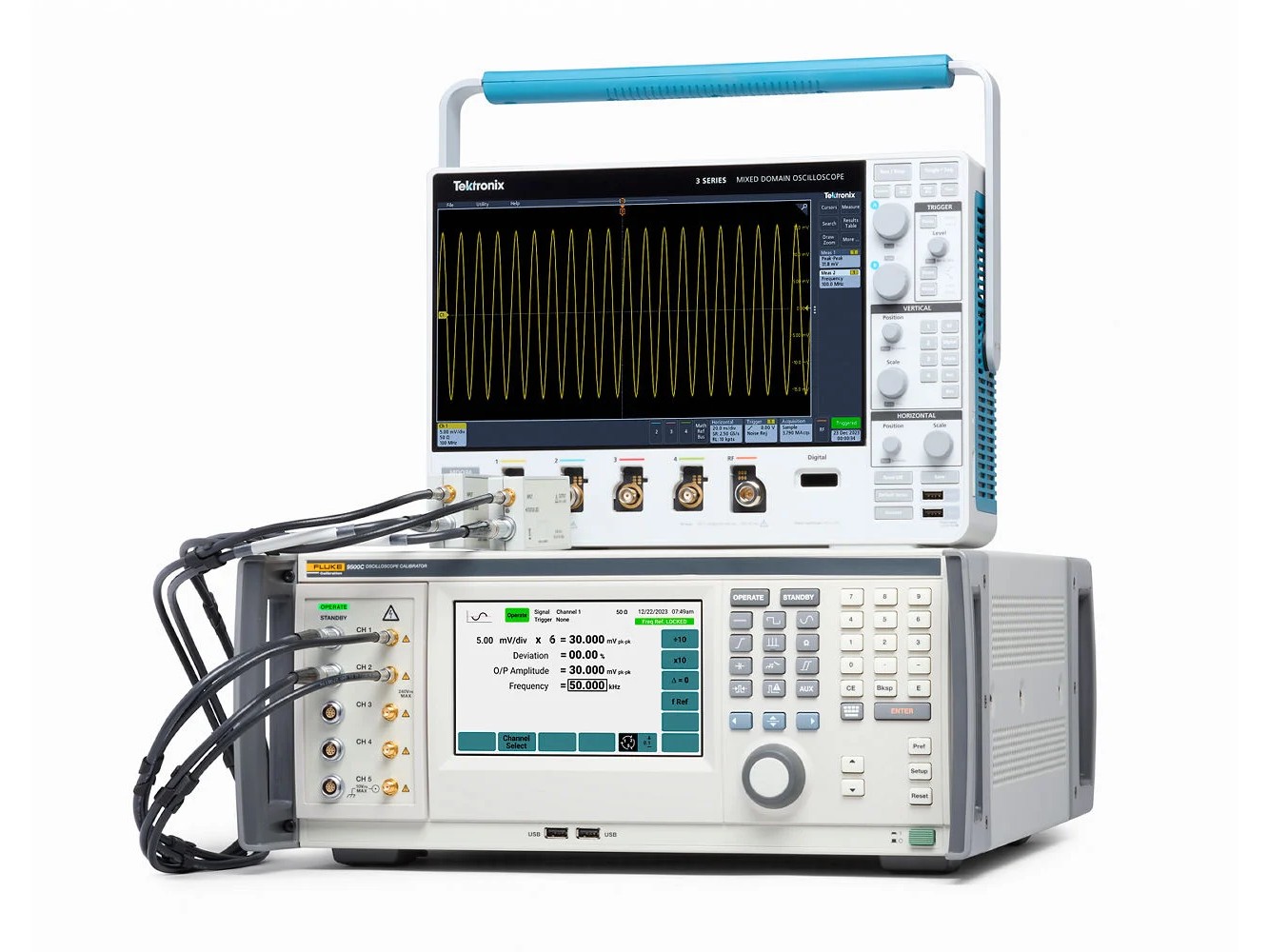

Серия Fluke 9500C: подробный обзор
Забудьте о сложных инструкциях и долгих часах ручной настройки. Серия Fluke 9500C – это ваш новый лучший друг, если вы работаете с осциллографами и хотите, чтобы их калибровка была максимально точной, быстрой и, главное, понятной. Это не просто прибор, это умное решение, разработанное, чтобы сэкономить вам время и нервы.
Основные характеристики и преимущества 9500C

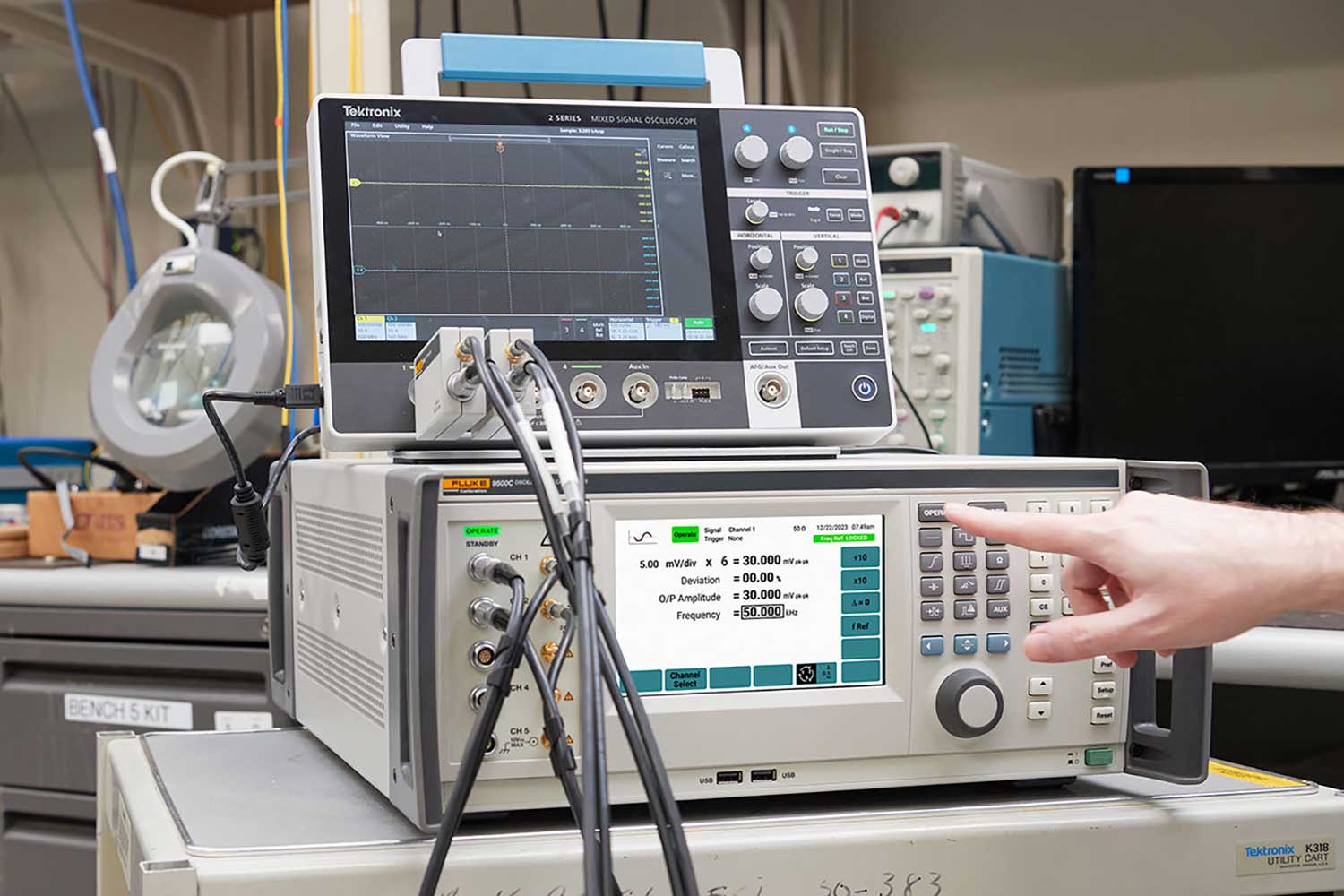

- Наконец сенсорный экран! Большой 7-дюймовый сенсорный дисплей – это первое, что вы заметите. Управлять прибором теперь так же просто и интуитивно, как вашим смартфоном. Теперь все под рукой, меню понятное, никаких лишних кнопок.
- Работает шустрее, чем когда-либо: Благодаря новой "начинке" и, особенно, активной головке 9540C, этот калибратор выдает супер-точные сигналы на невероятных частотах – синусоида с выравниванием амплитуды аж до 4.2 ГГц! А еще, он умеет выдавать сигналы на все каналы осциллографа одновременно. Знаете, что это значит? Вы больше не тратите время на постоянное переподключение кабелей! Только представьте: это может сократить время калибровки на целых 30-40%! Серьезный выигрыш, правда?

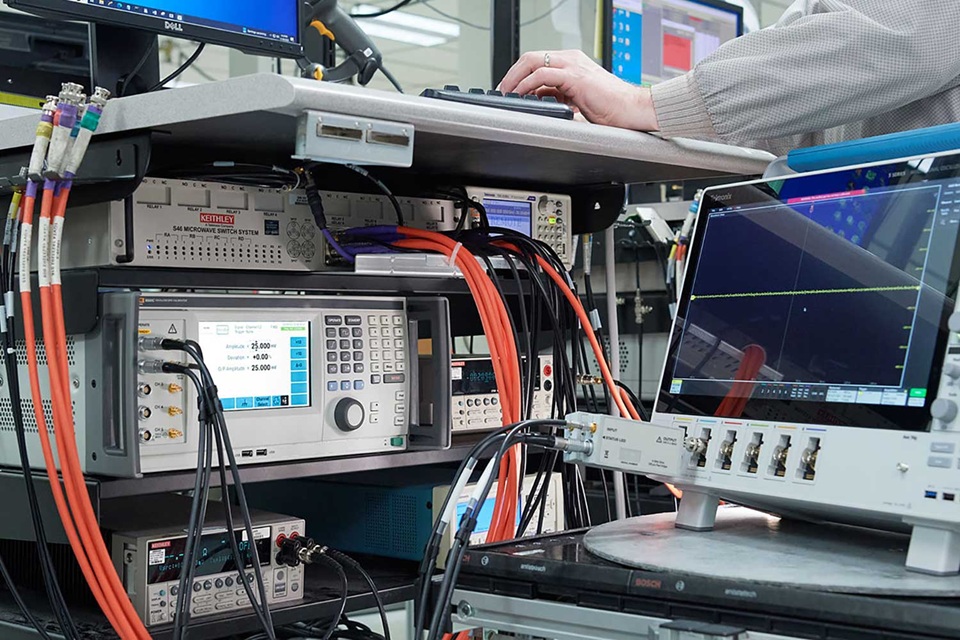

- Полная автоматизация: 9500C создан для работы в полностью автоматическом режиме, особенно с софтом MET/CAL. Он может калибровать сразу до четырех каналов осциллографа плюс вход синхронизации одновременно. Это не просто ускоряет процесс, это делает его стабильным и предсказуемым. Вы просто запускаете процесс и занимаетесь своими делами.
- "Умные" активные головки: Как и предыдущая модель 9500B, этот калибратор использует специальные активные головки (это 9540C). Зачем? Чтобы сигнал доходил до входа вашего осциллографа идеально, без искажений и потерь, что гарантирует максимальную точность калибровки.
Подробнее о технических характеристиках 9500C
Этот прибор умеет генерировать и измерять кучу разных сигналов, чтобы проверить ваш осциллограф вдоль и поперек:
- Напряжение (AC/DC): Может выдавать переменное напряжение от мизерных 40 µВ до мощных 200 В (пик-пик) и постоянное напряжение от ± 1 мВ до ± 200 В (с головкой 9540C может даже до ± 220 В!). Причем, точность постоянного напряжения здесь выше, чем у старой модели 9500B – всего ± 0.01% + 10 µV. Можете быть уверены в результате!
- Быстрые импульсы: Генерирует очень быстрые импульсы с фронтом всего за 125 пикосекунд и амплитудой до 200 В (пик-пик). Идеально для проверки, насколько "шустро" ваш осциллограф реагирует на быстрые сигналы.
- Супер-частотная синусоида: Как мы уже говорили, выдает синусоидальные сигналы до 4.2 ГГц (с головкой 9540C) – это очень высокий уровень для калибратора!
- Метки времени: Умеет ставить временные метки на сигнале (от 250 пикосекунд до 50 секунд) в разных формах – квадраты, импульсы, пики, синусоиды. Полезно для проверки точности временных измерений осциллографа.
- Короткие импульсы: Генерирует импульсы длительностью от 1 до 100 наносекунд.
- Измерение кое-чего ещё: Умеет измерять сопротивление (от 10 Ом до 12 МОм) и ёмкость (от 1 до 95 пФ). Приятный бонус!
- Работа с входными сигналами: Может обрабатывать входные импульсы определенной амплитуды (от 5 В до 20 В при нагрузке 50 Ом) и длительности (от 0.2 с до 100 с).

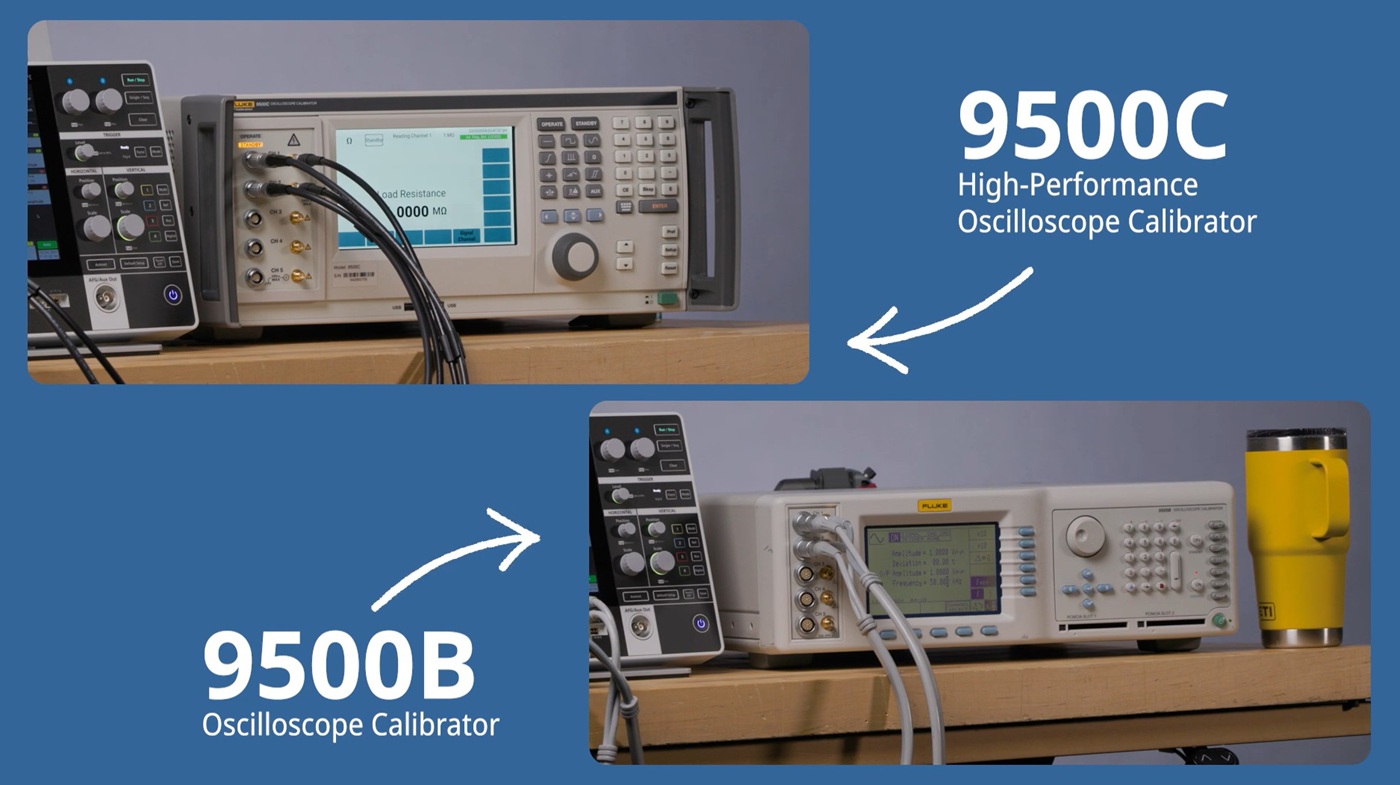

Сравнительный анализ: отличия и сходства калибраторов Fluke
Для наглядности основные технические характеристики обеих серий представлены в таблице:
| Характеристика | Fluke 9500B | Fluke 9500C |
|---|---|---|
| Максимальная частота (синусоида) | До 6 ГГц (с головкой 9560) | До 4.2 ГГц (с головкой 9540C) |
| Минимальное время нарастания | 25 пс (с головкой 9550) | 125 пс (Fast Edge) |
| Сенсорный интерфейс | Нет | 7-дюймовый сенсорный дисплей |
| Одновременный многоканальный выход | До 5 каналов | До 4 каналов (+ Trig) |
| Точность DC напряжения | $\pm (0.025\% + 25 \mu V)$ | $\pm (0.01\% + 10 \mu V)$ |
| Диапазон DC напряжения | $\pm 1$ мВ до $\pm 200$ В (1 МОм), $\pm 1$ мВ до 5 В (50 Ом) | $\pm 1$ мВ до $\pm 200$ В (1 МОм), $\pm 1$ мВ до 5 В (50 Ом) |
| Измерение сопротивления | Доступно (кроме головки 9550) | Доступно |
| Измерение емкости | Доступно (кроме головок 9550, 9560) | Доступно |
| Диапазон временных меток (период) | 0.2 ns до 50 s | 250 ps до 50 s |
| Основная активная головка | Различные модели (9510, 9530, 9550, 9560) | Одна 9540C |
| Модернизация | Широкий выбор активных головок и обновлений главного блока | - |
Так, давате посмотрим, в чем главная разница между этими двумя калибраторами – 9500C и его предшественником 9500B.
Самое заметное в 9500C – это, конечно, современный сенсорный экран. Работать с ним гораздо удобнее и интуитивнее, это факт. Плюс, у "C" чуть лучше точность по постоянному напряжению. Если для ваших задач это критично, то имейте в виду.
Но и 9500B не сбрасываем со счетов, у него есть свои козыри! Во-первых, он умеет выдавать синусоидальные сигналы на более высоких частотах – до 6 ГГц, в то время как 9500C останавливается на 4.2 ГГц (с основной головкой 9540C). Во-вторых, и это, пожалуй, главное для работы с быстрыми осциллографами, 9500B (особенно с опциональной головкой 9550) может генерировать импульсы с сумасшедше быстрым временем нарастания – всего 25 пикосекунд! У 9500C с его стандартной головой 9540C это 125 пикосекунд. Но про скорость работы в целом - поговорим чуть ниже.
Скорость калибровки осциллографов у Fluke 9500C и 9500B
Точная калибровка осциллографов может занимать много времени и правильный выбор калибратора напрямую влияет на скорость работы лаборатории.
Сравним два калибратора Fluke: 9500B и 9500C. Посмотрим, как они влияют на производительность.
Fluke 9500B: Последовательная калибровка
Fluke 9500B – надежный калибратор, но у него есть ограничение: он калибрует только один канал осциллографа за раз.
Процесс такой: калибровка первого канала, настройка, ожидание, затем переход ко второму каналу, и так далее. Для многоканальных осциллографов это долго. Пока калибруется один канал, остальные простаивают. Это замедляет работу.
Fluke 9500C: Параллельная калибровка
Fluke 9500C решает эту проблему. Он может калибровать несколько каналов одновременно – до четырех.
Что это дает:
- Сильная экономия времени: Калибровка идет параллельно, а не последовательно. Общее время сокращается в разы.
- Выше производительность: Больше приборов можно калибровать быстрее.
- Эффективнее работа специалиста: Пока 9500C работает, инженер может заниматься другими задачами.
Разница в скорости между 9500B и 9500C огромна. Пока на 9500B калибруется второй канал, на 9500C уже можно закончить весь осциллограф и перейти к следующему.
Вывод: выбор в пользу скорости калибровки
Зачем тратить лишнее время? 9500C позволяет сделать работу значительно быстрее.
Для современных лабораторий с многоканальными осциллографами Fluke 9500C – лучший выбор. Одновременная калибровка нескольких каналов экономит время и повышает производительность.
Обновление до Fluke 9500C – это инвестиция в эффективность. Быстрая калибровка помогает оптимизировать процессы и успевать больше.
Вопросы стоимости
Проще говоря, вот что нужно знать о ценах на калибраторы Fluke 9500B и 9500C:
Хотите сэкономить на Fluke 9500B? Эту модель можно найти на рынке б/у оборудования. Цены там разные и зависят от того, какую именно модификацию вы выберете, что идет в комплекте и, конечно, от состояния самого прибора. Так что, если бюджет поджимает, подержанный 9500B может стать вашим спасением.
А что с новыми Fluke 9500C? Прямо сейчас мы можем сформировать персональное коммерческое предложение с ценами на новые модели этой серии. Чтобы узнать актуальную стоимость, свяжитесь с нашими менеджерами и мы скажем, сколько стоит новый 9500C, сориентируем по срокам и доставке.
Fluke 9500B или 9500C: что выбрать?
Часто, когда клиенты и партнёры НТЦ "Спектр" выбирают высококлассные калибраторы осциллографов, возникает вопрос: "В чем разница между Fluke 9500B и Fluke 9500C, и что подойдет именно мне?" Оба эти прибора – настоящие флагманы, мощные и точные, но у них есть свои различия и особенности.
Если всё подытожить:
- Fluke 9500B – это проверенный временем боец. У него, при использовании определенных активных головок (вроде 9560 или 9550), есть возможность работать с осциллографами на самых-самых высоких частотах, за гранью 4.2 ГГц, и генерировать экстремально быстрые импульсы (до 25 пикосекунд!). Плюс, у "Бэшки" большой выбор этих самых активных головок, что дает гибкость для очень специфических задач.
- Fluke 9500C – это новое поколение. Главная фишка, которую вы сразу заметите – современный сенсорный экран. Это просто удобнее и интуитивнее в работе. А еще он заточен под максимальную эффективность: умеет выдавать сигналы на все каналы осциллографа сразу, что, по нашему опыту, значительно ускоряет процесс калибровки! И, что важно для некоторых задач, у него выше точность при калибровке постоянного напряжения (DC). При этом он отлично справляется с осциллографами до 4 ГГц.
Вот на какие моменты стоит обратить внимание, принимая решение:
- Скорость осциллографов, которые вы калибруете: Если у вас в работе есть приборы с полосой пропускания выше 4.2 ГГц или вам нужны импульсы с фантастически крутым фронтом (те самые < 25 пс), тогда Fluke 9500B с правильной головкой, скорее всего, ваш выбор. Для всех остальных осциллографов до 4 ГГц Fluke 9500C будет отличным, современным решением.
- Бюджет: Понятно, что цена имеет значение. Иногда на вторичном рынке можно найти Fluke 9500B по более привлекательной цене. Но тут важно смотреть в будущее: учтите расходы на возможное обслуживание, калибровку и поддержку в долгосрочной перспективе. 9500C – это инвестиция в самое актуальное оборудование.
- Насколько важен комфорт и простота использования: Если для вашей лаборатории или ваших специалистов критично удобство, интуитивно понятное управление и современный интерфейс, то сенсорный экран 9500C будет огромным плюсом.
- Производительность и пропускная способность лаборатории: Если вам нужно калибровать много осциллографов, особенно многоканальных, и время – деньги, то возможность 9500C ускорить процесс за счет одновременного вывода сигналов может стать решающим фактором.
- Точность калибровки DC напряжения: Если в вашей работе есть задачи, где критична максимальная точность при калибровке постоянного напряжения, у 9500C здесь есть преимущество.
Теперь вы сможете сделать правильный выбор калибратора в зависимости от задач и приоритетов. Свяжитесь с менеджерами НТЦ «Спектр» для консультации и актуального предложения.
