Готовая калибровочная станция Fluke 9500B/3200 с активной головкой 9530. Этот комплект — единое решение для точной калибровки и поверки аналоговых и цифровых осциллографов с полосой пропускания до 3.2 ГГц.
Fluke 9500B/3200 с головкой 9530 — это комплексная метрологическая система для полной калибровки осциллографов. Она состоит из основного блока (станции) 9500B/3200 и выносной активной головки 9530.
Основной блок 9500B/3200 является "сердцем" системы, управляя всеми процессами калибровки. Активная головка 9530 — это "руки", которые генерируют и подают все необходимые сигналы прямо на вход поверяемого прибора.
! Поставка с поверкой в качестве эталона.
Преимущества технологии "Active Head" (Активная головка)
Ключевая особенность этого комплекта — технология Active Head™ от Fluke.
В традиционных системах калибровочный сигнал генерируется в основном блоке и передается по длинному кабелю. На высоких частотах (гигагерцы) и при малом времени нарастания (пикосекунды) такой кабель сильно искажает сигнал.

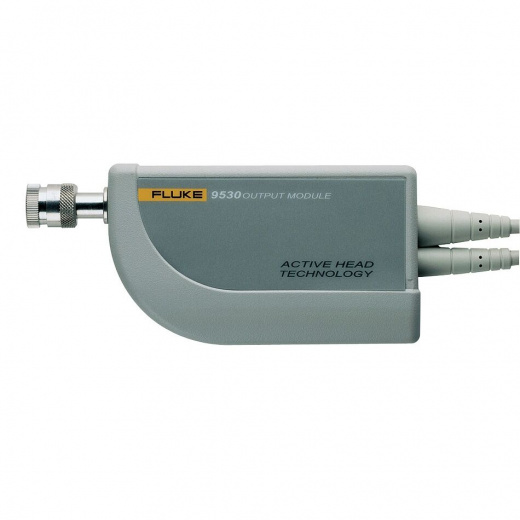

Активная головка Fluke 9530 решает эту проблему:
- Сигнал у цели: Вся ключевая схемотехника (формирователи, аттенюаторы) находится внутри компактной головки 9530.
- Прямое подключение: Головка подключается коротким и жестким адаптером прямо ко BNC-входу осциллографа.
- Нет искажений: Сигнал не успевает ослабнуть или исказиться в кабелях. Вы калибруете осциллограф именно тем сигналом, который задали.
Ключевые возможности комплекта
1. Основной блок Fluke 9500B/3200:
- Управление: Пять независимых каналов для подключения головок.
- Автоматизация: Полная автоматизация процедур калибровки через ПО MET/CAL®.
- Интерфейсы: Стандартный интерфейс GPIB (IEEE-488) для дистанционного управления.
- Надежность: Рассчитан на интенсивную лабораторную эксплуатацию.
2. Активная головка Fluke 9530:
- Широкая полоса: Генерирует выровненные по амплитуде синусоидальные сигналы до 3.2 ГГц.
- Быстрые фронты: Формирует импульсы с временем нарастания 150 пс или 500 пс для точной калибровки временных параметров.
- Все сигналы в одном: Генерирует полный спектр сигналов:
- Постоянное напряжение (DC) до ±220 В.
- Прямоугольные импульсы (до 210 В пик-пик).
- Временные маркеры (от 0.2 нс до 50 с).
- Встроенный терминатор: Имеет встроенный согласующий терминатор 50 Ом, который подключается автоматически. Это устраняет необходимость во внешних нагрузках и упрощает подключение.
Технические характеристики Fluke 9500B/3200 с головкой 9530
| Параметр | Значение |
|---|---|
| Модель комплекта | Fluke 9500B/3200 в сборе с Fluke 9530 |
| Основной блок | Fluke 9500B/3200 |
| Активная головка | Fluke 9530 |
| Макс. полоса (синус) | 3.2 ГГц |
| Время нарастания импульса | 150 пс, 500 пс (выбираемое) |
| Выходные сигналы | Синус, DC, меандр, импульсы, временные маркеры |
| Количество каналов | 5 (для подключения до 5 головок) |
| Управление | GPIB (IEEE-488), ПО MET/CAL® |
| Согласование (в головке) | Встроенный терминатор 50 Ом |
Применение Fluke 9500B/3200 с головкой 9530
Этот калибратор — основной рабочий инструмент для:
- Метрологических лабораторий.
- Центров стандартизации и метрологии (ЦСМ).
- Сервисных центров по ремонту и обслуживанию СИ.
- Научно-исследовательских институтов (НИИ) и R&D отделов.
Комплект Fluke 9500B/3200 с головкой 9530 позволяет проводить полную и автоматизированную поверку и калибровку современных цифровых и аналоговых осциллографов с полосой до 3.2 ГГц.
