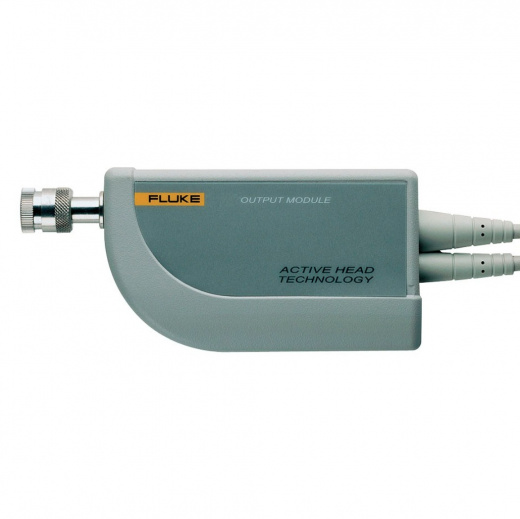

Fluke 9550 Активная головка (active head)

Активная головка Fluke 9550 для калибраторов серии 9500B

Активная головка Fluke 9550 - ультраскоростное решение для калибровки осциллографов. Она является ключевым аксессуаром, значительно расширяющим возможности калибраторов электрических величин Fluke серии 9500B.

Модуль специально разработан для совершенствования рабочих станций, предназначенных для калибровки высокопроизводительных осциллографов. Его использование позволяет не только повысить общую производительность калибровочной системы, но и расширить доступный диапазон частот, а также упростить автоматизацию процессов.

Ключевые возможности и характеристики 9550

Модель 9550 является активной головкой, способную генерировать импульсы с невероятно малым временем нарастания и спада – всего 25 пикосекунд. Эта характеристика делает ее незаменимым инструментом для точной калибровки профессиональных моделей осциллографов с полосой пропускания до 14 ГГц.

Головка формирует разнообразные типы калибровочных сигналов, необходимые для комплексной проверки осциллографов:

• Высокоточные сигналы постоянного напряжения до ±220 В.
• Прямоугольные импульсы с калиброванной амплитудой до 210 В (пик-пик) в частотном диапазоне от 10 Гц до 100 кГц.
• Сглаженные синусоидальные сигналы в диапазоне от 0,1 Гц до 6 ГГц (возможности по частоте зависят от конкретной конфигурации головки).
• 4 типа временных маркеров с длительностью от 0,2 наносекунды до 50 секунд.

Благодаря продуманной внутренней схемотехнике, головка также позволяет выводить высокочастотные калибровочные сигналы от внешних источников непосредственно на выход.

Инновационная технология Active Head Technology™

Одним из главных преимуществ Fluke 9550 является применение технологии Active Head Technology™. Активные головки — это компактные и легкие модули (примерно 14 x 6.5 x 3 см), которые подключаются к основным блокам 9500B всего двумя кабелями. Вся необходимая схема для генерации сигналов находится непосредственно в головке.

Ключевым фактором, обеспечивающим непревзойденную точность, является минимальное расстояние между выходной схемой активной головки и входным усилителем калибруемого осциллографа — всего несколько миллиметров. В отличие от стандартных методов передачи сигнала по кабелям, где возникают потери, искажения и несогласованность, такое расположение практически полностью исключает эти негативные факторы. Короткий путь сигнала заменяет сложные высокочастотные тракты, разъемы и кабели, которые могут вносить ослабление и неточность в калибровочные сигналы.

Дополнительным удобством является наличие автоматического внутренне переключаемого терминатора на 50 Ом. Это избавляет от необходимости использовать внешние согласующие нагрузки при подключении головки к входам осциллографов с высоким импедансом.

Применение активной головки Fluke 9550 значительно упрощает развертывание высокопроизводительной калибровочной системы, расширяя измерительные возможности и гарантируя высокую точность при калибровке современных осциллографов.

Приобрести отдельно активную головку Fluke Calibration 9550 вы можете через наших менеджеров НТЦ "Спектр", по выгодной цене. Для уточнения актуальной стоимости и получения консультации свяжитесь с нашими специалистами.

Характеристики Fluke 9550
