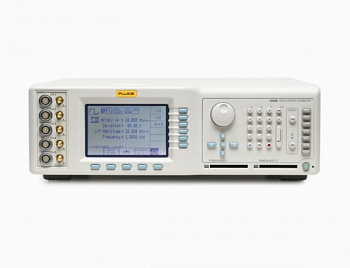

Fluke 9500B Калибратор осциллографов

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

Калибратор осциллографов Fluke 9500B — высокопроизводительный эталонный калибратор с полосой пропускания до 3200 МГц. Обеспечивает точное воспроизведение сигналов до 6 ГГц с активной головкой 9560. Идеален для метрологических лабораторий, поддерживает автоматизацию и модернизацию.

Подробности

Характеристики

Госреестр СИ

—

30374-13

Аналоговые каналы

—

Активные головки

—

Частота синусоидальных сигналов

—

до 6,4 ГГц

Фронты импульсов

—

70 пс

Интерфейс

—

GPIB

Все характеристики

Все товары бренда Fluke

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Возможны дополнительные опции

Товар участвует в акции

Готовое к отгрузке оборудование

Калибратор осциллографов Fluke 9500B — это высокопроизводительный и модернизируемый эталонный калибратор, обеспечивающий воспроизведение постоянного напряжения и импульсных сигналов с нормированными метрологическими характеристиками. Он подходит для метрологических лабораторий, где требуется высокая точность и надежность измерений.

Одной из ключевых особенностей калибратора Fluke 9500B является его способность выполнять точную калибровку приборов до 6 ГГц с использованием сглаженной синусоидальной волны. Это достигается благодаря активной головке 9560, которая обеспечивает уникальные возможности, не имеющие аналогов среди других калибраторов осциллографов.

Дополнительные функции Fluke 9500B

Калибратор Fluke 9500B оснащен дополнительными функциями, которые позволяют калибровать параметры осциллографов, обычно не распознаваемые другими калибраторами. Это делает его незаменимым инструментом для профессионалов, работающих с аналоговыми и цифровыми осциллографами с шириной полосы до 6000 МГц. С активной головкой типа 9550 эта ширина может быть увеличена до 14000 МГц.

Дополнительное программное обеспечение MET/CAL/TEAMXP (Fluke) позволяет автоматизировать работу калибратора осциллографов Fluke 9500B и поверяемого осциллографа (при наличии встроенного интерфейса дистанционного управления). Это создает автоматизированное рабочее место (АРМ), что значительно облегчает процесс калибровки и повышает его эффективность.

Модели серии Fluke 9500B

Серия калибраторов осциллографов Fluke 9500B включает несколько моделей, каждая из которых предназначена для различных диапазонов частот и специфических задач. Вот основные модели этой серии:

Сравнительная таблица характеристик серии 9500B

Характеристика	Fluke 9500B/600	Fluke 9500B/1100	Fluke 9500B/3200
Полоса пропускания	600 МГц	1100 МГц	3200 МГц
Активные головки	До 5 головок	До 5 головок	До 5 головок
Точность калибровки	Высокая	Высокая	Высокая
Автоматизация	Да	Да	Да
Модернизация	Да	Да	Да
Дополнительные функции	Да	Да	Да

Fluke 9500B/600 - предназначен для калибровки осциллографов с полосой пропускания до 600 МГц. Она обеспечивает высокую точность и надежность измерений, что делает её идеальной для лабораторий, работающих с аналоговыми и цифровыми осциллографами в этом диапазоне частот.
Fluke 9500B/1100 - расширяет возможности калибровки до 1100 МГц. Эта модель подходит для более требовательных задач, где необходима повышенная точность и широкий диапазон частот. Она также поддерживает автоматизацию и модернизацию, что делает её универсальным инструментом для метрологических лабораторий.
Fluke 9500B/3200 - флагманская модель серии, предназначенная для калибровки осциллографов с полосой пропускания до 3200 МГц. Она обеспечивает максимальную точность и широкие возможности для автоматизации и модернизации. Эта модель идеально подходит для профессионалов, работающих с высокочастотными осциллографами.

Напряжение постоянного тока
Амплитуда	от ± 1 мВ до ± 200 В на 1 МОм от ± 1 мВ до ± 5 В на 50 Ом
Точность	± (0,025 % + 25 мкВ)
Ранжирование	1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Отклонение	± 11,2 %
Прямоугольный сигнал
Амплитуда	Диапазон: от 40 мкВ до 200 В пик-пик на 1 МОм; от 40 мкВ до 5 В пик-пик на 50 Ом Полярность: Положительная, отрицательная или симметричная относительно земли Точность (от 10 Гц до 10 кГц): < 1 мВ ± (1 % + 10 мкВ); от 1 до 21 мВ ± (0,10 % + 10 мкВ) Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно Отклонение: ± 11,2 %
Время нарастания/спада	< 100 В < 150 нс ≥ 100 В < 200 нс
Выброс	< 2 % в пике для первых 500 нс
Частота	Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 ppm Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Импульс с малым временем нарастания
Амплитуда	Диапазон: от 5 мВ до 3 В пик-пик на 50 Ом Точность: от +50 до –150 пс Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Время нарастания/спада	Уменьшение сигнала до нуля 500 пс
Отношение Mk/Sp	1:9
Выбросы (на КСВН 1,2:1)	< ± в пике на 8 ГГц < ± 1,5 % в пике на 3 ГГц (первые 10 нс)
Частота	Диапазон: от 10 Гц до 2 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Импульс с большим временем нарастания
Амплитуда	Диапазон: от 1 мВ до 200 В пик-пик на 1 МОм; от 1 мВ до 5 В пик-пик на 50 Ом Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Время нарастания/спада	< 100 В < 150 нс ≥ 100 В < 200 нс
Отношение Mk/Sp	1:1
Выброс	< 2 % в пике для первых 500 нс
Частота	Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Быстрое нарастание фронта (доступно только для активной головки 9530)
Амплитуда	Диапазон: от 5 мВ до 3 В пик-пик на 50 Ом Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Время нарастания/спада	Уменьшение сигнала до нуля 150 пс
Отношение Mk/Sp	1:9
Выброс	< 3 % в пике на 8 ГГц < 2 % в пике на 3 ГГц первая 1 нс)
Частота	Диапазон: от 10 Гц до 2 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Быстрое нарастание фронта 70 пс (доступно только для активной головки 9560)
Амплитуда	Диапазон: от 25 мВ до 2 В пик-пик Точность: ±3 % Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Время нарастания/спада	Уменьшение сигнала до нуля 70 пс
Отношение Mk/Sp	1:9
Выброс	< ± 4 % в пике на 20 ГГц < 3 % в пике на 8 ГГц < 1 % в пике на 3 ГГц (первые 700 пс)
Частота	Диапазон: от 10 Гц до 1 МГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Быстрое нарастание фронта 25 пс (доступно только для активной головки 9550)
Амплитуда	Диапазон: от 425 до 575 мВ пик-пик на 50 Ом Точность: ± 2 %
Время нарастания/спада	Уменьшение сигнала до нуля 25 пс
Отношение Mk/Sp	1:9
Отметки времени
Типы	Прямоугольные/синусоидальные, импульсные, узкие треугольные
Прямоугольные/синусоидальные	Период прямоугольных: от 450 пс до 10 нс Период синусоидальных: от 450 пс до 10 нс
Импульсные	Период: от 1 мкс до 55 с Время нарастания/спада: 2,5 % от периода
Узкие треугольные
Ранжирование	1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно для периодов сигналов всех форм
Точность временной развертки	Нормальная: ± 0,25 миллионной доли
Дрожание фазы временной развёртки	10 пс пик-пик
Отклонение	± 45 % для периода
Амплитуда	от 100 мВ до 1 В пик-пик
Промежуточное деление	Каждая 10 отметка может быть установлена на более высокую амплитуду для периодов ± 1 мкс для сигналов всех форм
Сглаженная синусоидальная волна и двойная синусоидальная волна
Частота	от 0,1 Гц до 3,2 ГГц
Амплитуда (сглаженная волна на 50 Ù)	от 0,1 Гц до 550 МГц от 4,44 мВ до 5,560 В пик-пик от 550 МГц до 2,5 ГГц от 4,44 мВ до 3,336 В пик-пик от 2,5 до 3,2 ГГц от 4,44 мВ до 2,224 В пик-пик от 3,2 до 6,4 ГГц от 25 мВ до 2 В пик-пик Точность: ± 1,5 % при 50 кГц
Плоскостность (Сглаженная волна относительно 50 кГц)	от 0,1 Гц до 300 МГц ± 2 % от 300 до 550 МГц ± 3 % от 550 МГц до 1,1 ГГц ± 4 % от 1,1 до 3,2 ГГц ± 5 % от 3 до 6 ГГц ± 5 %
Ранжирование	1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Чистота синусоидальной волны	2-я гармоника: ≤ 35 дБн (децибелов ниже несущей) 3-я гармоника: ≤ 40 дБн Все другие ложные сигналы: ≤ 40 дБн (обычно)
Входной импеданс
Измерение сопротивления (недоступно для 9550)	Диапазон: от 10 до 150 Ом и от 50 кОм до 12 МОм Точность: от 10 до 40 (Вт) ± 0,5 % от 40 до 90 ± 0,1 % от 90 до 150 ± 0,5 % от 50 до 800 к ± 0,5 % от 800 до 1,2 М ± 0,1 % от 1,2 до 12 М ± 0,5 %
Измерение емкости (недоступно для головок 9550 и 9560)	Диапазон: от 1 до 95 пФ Точность: от 1 до 35 пФ 2 % ± 0,25 пФ; от 35 до 95 пФ 3 % ± 0,25 пФ
Ток
Амплитуда	Постоянный ток: от ± 100 мкА до ± 100 мА Прямоугольный сигнал: от ± 100 мкА до ± 100 мА пик-пик
Точность	± (0,25 % + 0,5 мкА)
Частота	Диапазон: от 10 Гц до 100 кГц Точность: ± 0,25 миллионной доли Ранжирование: 1; 2; 5 или 1; 2; 2,5; 4; 5 или непрерывно
Выход полного видеосигнала
Амплитуда	1,0 В; 0,7 В; 0,3 В
Тип поля	Белое, серое или черное
Полярность синхронизации	Положительная или отрицательная
Стандарты	625 строк 50 Гц или 525 строк 60 Гц
Дополнительный вход
Прохождение сигнала	От входа на задней панели к любой активной головке
Максимальный входной сигнал	Напряжение: ± 40 В пик-пик Ток: ± 400 мА пик-пик
Частота	Выбираемая пользователем: f (до 120 MГц), f/10 или f/100 Свободная: 100 Гц
Вход источника опорной частоты	Диапазон частоты: от 1 до 20 МГц с шагом 1 МГц Уровень: обычно от 90 мВ до 1 В пик-пик Диапазон захвата: ± 50 миллионных долей
Выход источника опорной частоты	Частота: 1 МГц или 10 МГц Уровень: В 50 Вт: 1 В пик-пик (обычно)
Общие технические характеристики
Температура	Эксплуатация: от 5 до 40 °C Хранение: от 0 до 50 °C
Влажность (без конденсации)	Эксплуатация: < 90 % при температуре от 5 до 30 °C; < 75 % при температуре от 30 до 40 °C Хранение: < 95 % при температуре от 0 до 50 °C
Мощность, срок службы батарей	Напряжение: от 95 до 132 В ср. кв. зн. или от 290 до 264 В ср. кв. зн. Частота: от 48 до 63 Гц Потребление: 400 ВА
Габариты	440 x 427 x 133 мм
Масса	12 кг
Класс безопасности	Разработан в соответствии с UL3111 и EN61010-1-1:1993/A2:1995. Отметка CE. Электромагнитная совместимость (включая дополнительные модули). EN55011/22; EN50082-1:1992. Правила FCC, раздел 15, подраздел J, класс B

Характеристики

Госреестр СИ ? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.	30374-13
Аналоговые каналы ? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг	5
Активные головки	5
Частота синусоидальных сигналов	до 6,4 ГГц
Фронты импульсов	70 пс
Интерфейс ? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.	GPIB
Вес, кг	12
Возможность модернизации	да
Автоматизация процессов	да

Документы

Расширенные характеристики калибратора FLUKE 9500B (RU)

593,6 Кб

Брошюра 9500b (EN)

1,5 Мб

Руководство 9500b (EN)

2,6 Мб

Руководство по калибровке 9500b (EN)

2,1 Мб

Спецификация 9500b (EN)

334,7 Кб

Safety sheet 9500b (EN)

209 Кб

Закупки по тендерам

Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.

Юридическим и физическим лицам

Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.

Выбрать понравившийся товар и нажать кнопку «Заказать товар».
Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.

Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

Доступные модели

9500B/600

Тип модели

рабочая станция

Номер заказа

1623977

Полоса пропускания

600 МГц

Функционал

калибровка осциллографов

9500B/1100

Тип модели

рабочая станция

Номер заказа

1623989

Полоса пропускания

1100 МГц

Функционал

калибровка осциллографов

9500B/3200

Тип модели

рабочая станция

Номер заказа

1623992

Полоса пропускания

3200 МГц

Функционал

калибровка осциллографов

9510

Тип модели

активная головка

Частота дискретизации

1,1 ГГц

Мощность импульса

500 пс

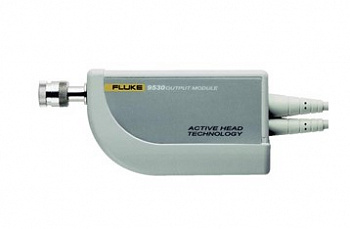

9530

Тип модели

активная головка

Частота дискретизации

3,2 ГГц

Мощность импульса

150/500 пс

9550

Тип модели

активная головка

Частота дискретизации

14 ГГц

Мощность импульса

25 пс

9560

Тип модели

активная головка

Частота дискретизации

6 ГГц

Мощность импульса

70 пс
