Осциллографы серии R&S®MXO5 — это передовое измерительное оборудование для исследования и тестирования электронных систем. Благодаря своим выдающимся техническим характеристикам, они становятся лидерами по быстродействию и точности.
Осциллографы следующего поколения: готовы к покорению новых вершин

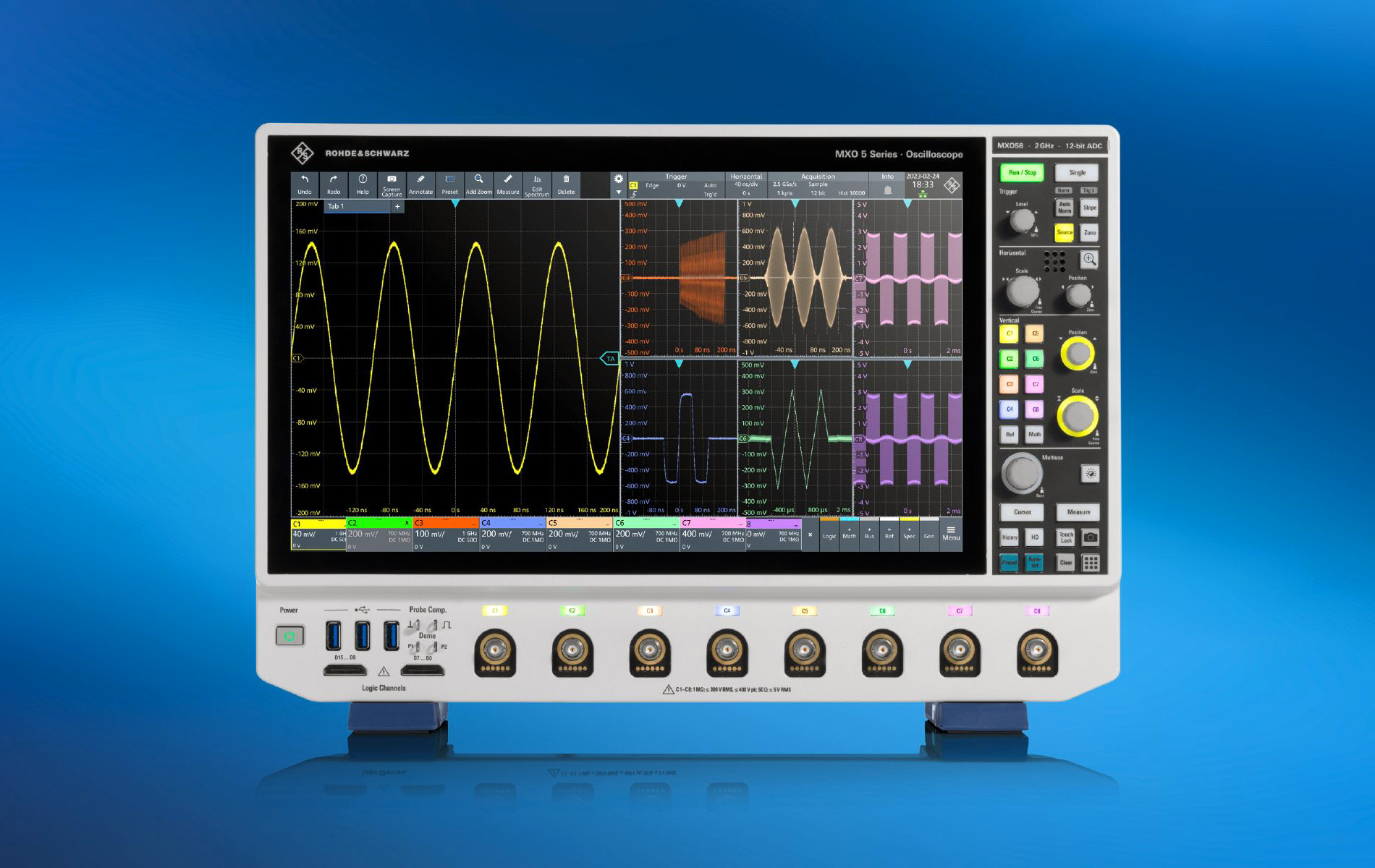

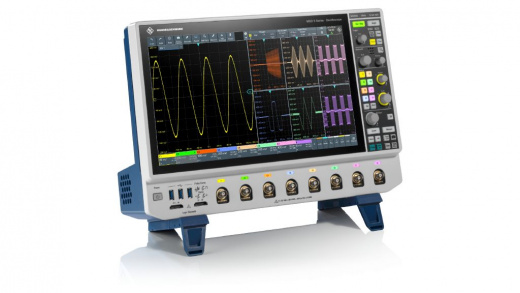

Осциллографы R&S®MXO 5: новый уровень исследований и испытаний электронных системОсциллографы серии MXO 5 от Rohde & Schwarz — это передовые инструменты для исследования и тестирования электронных систем. Благодаря своим выдающимся техническим характеристикам, они становятся лидерами рынка по быстродействию и точности.
Основные преимущества осциллографов R&S®MXO 5:

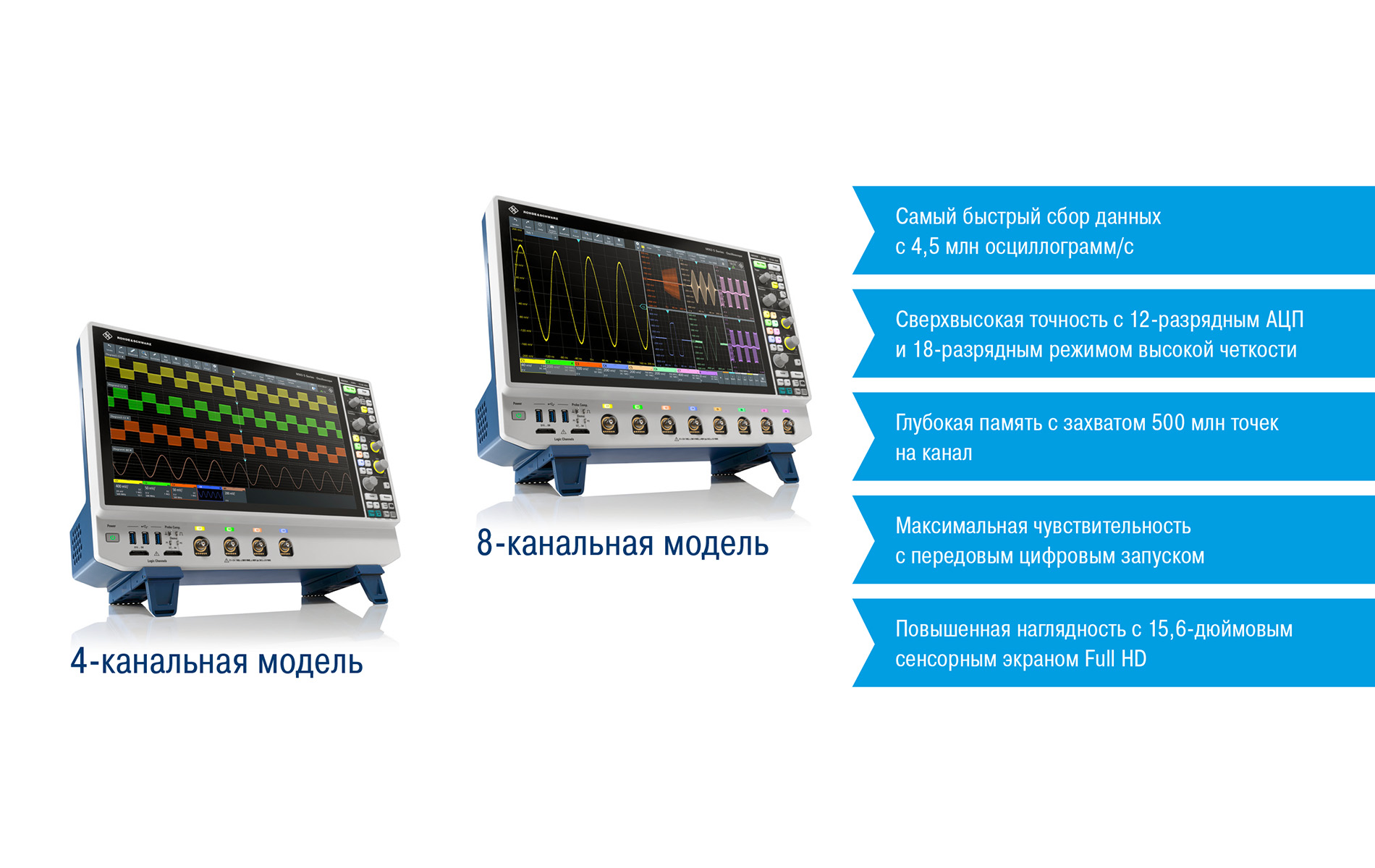

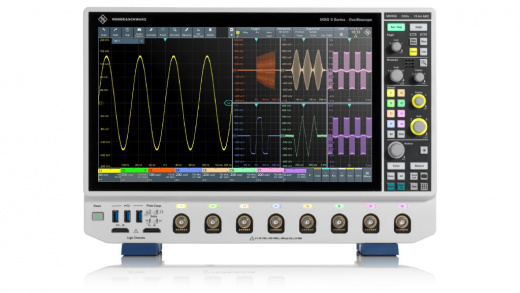

- 4- и 8-канальные модели. Осциллографы предлагают гибкие возможности для подключения и анализа сигналов. Это позволяет инженерам выбирать оптимальную конфигурацию в зависимости от требований проекта.
- Настраиваемая конфигурация. Современные функции осциллографов позволяют адаптировать их под конкретные задачи. Это делает их незаменимыми инструментами при исследовании электронных схем.

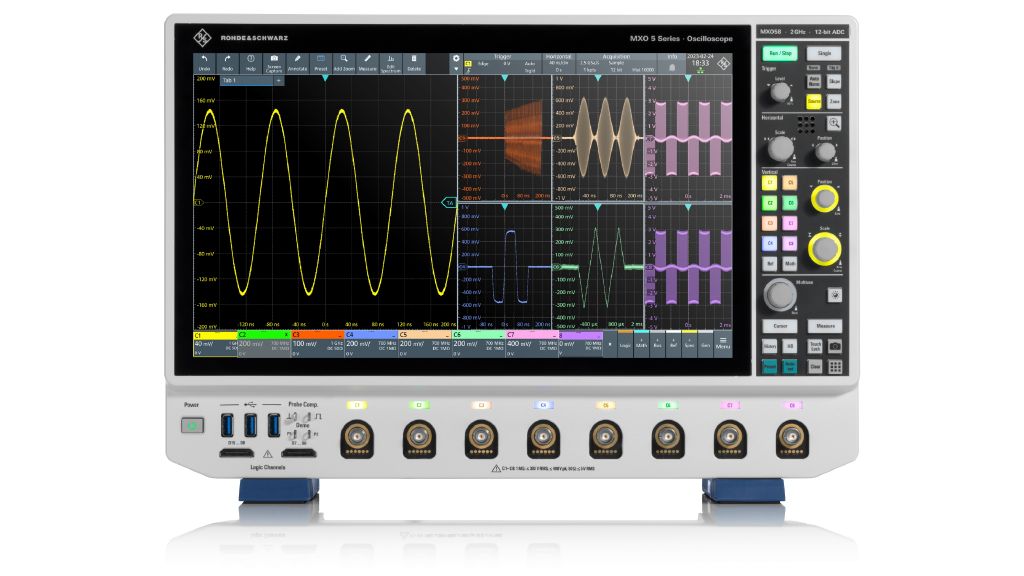

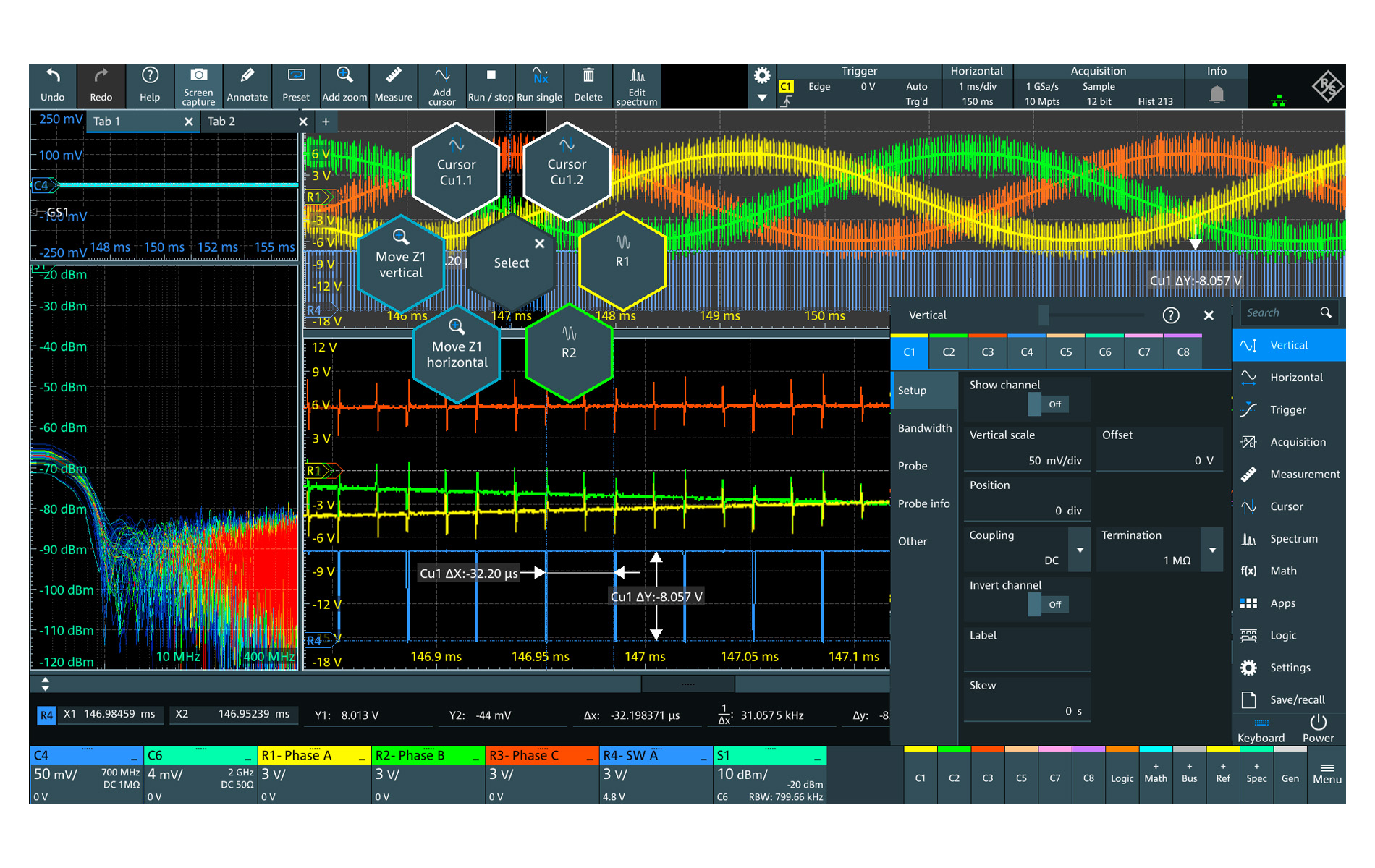

- 15,6-дюймовый сенсорный экран Full HD. Впечатляющий дисплей обеспечивает чёткое и яркое изображение, что упрощает работу с осциллографами.
- Бесшумная работа. Низкий уровень шума во время работы делает осциллографы удобными для использования в любых условиях.
- Энергоэффективность. Минимальное энергопотребление позволяет экономить ресурсы и снижать затраты на электроэнергию.
Эти преимущества делают осциллографы R&S®MXO 5 незаменимыми инструментами для инженеров, работающих с электронными системами. Они обеспечивают высокую точность и скорость измерений, а также удобство использования.
Ключевые факты серии MXO 5

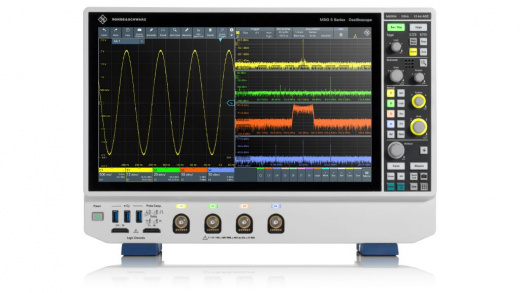

- Полоса пропускания: 4 канала с диапазоном от 350 МГц до 2 ГГц или 8 каналов с диапазоном от 100 МГц до 2 ГГц. Это обеспечивает гибкость и универсальность использования устройства в различных условиях.
- Скорость сбора данных: более 4,5 млн осциллограмм в секунду. Такой показатель позволяет получать точные и детализированные результаты даже при работе с быстро меняющимися сигналами.
- Спектр: более 45 тысяч БПФ в секунду. Быстрое преобразование Фурье (БПФ) позволяет анализировать спектральные характеристики сигналов с высокой точностью.
- Архитектура: передовая архитектура с 18-разрядным разрешением по вертикали, 12-разрядный АЦП и эффективная разрядность до 10 бит. Эти параметры обеспечивают высокую точность измерений и позволяют получать детальные и точные результаты.
- Запуск: зональный запуск по аналоговым источникам, спектру и математическим операциям. Эта функция позволяет точно определять моменты начала измерений, что особенно важно при работе с сложными сигналами.
- Глубина памяти: самая большая в данном классе — 500 млн отсчётов. Большая глубина памяти позволяет сохранять и анализировать большие объёмы данных, что полезно при проведении сложных исследований и экспериментов.
Спецификация R&S MXO 5
| Система вертикального отклонения | ||
|---|---|---|
| Аналоговые каналы |
|
4/8 |
| Цифровые каналы (опция) |
|
16 |
| Аналоговая полоса пропускания (–3 дБ) | R&S®MXO54 с (опцией B24x) | 350 МГц, 500 МГц, 1 ГГц, 2 ГГц |
|
|
R&S®MXO58 с (опцией B28x) | 100 МГц, 200 МГц, 350 МГц, 500 МГц, 1 ГГц, 2 ГГц |
| Время нарастания | в полосе пропускания 2 ГГц | 234 пс |
| Входной импеданс |
|
50 Ом ± 1,5%, 1 МОм ± 1% || 12 пФ (измер.) |
| Входная чувствительность | при 50 Ом | от 0,5 мВ/дел до 3 В/дел, в полной аналоговой полосе пропускания |
|
|
при 1 МОм | от 0,5 мВ/дел до 10 В/дел, в полной аналоговой полосе пропускания |
| Разрешение по вертикали |
|
до 18 бит в режиме HD (высокая четкость) |
| Точность усиления по постоянному напряжению | входная чувствительность > 5 мВ/дел | ±1% полной шкалы |
| Диапазон смещения при 50 Ом | < 33 мВ/дел | ± 2 В (чувствительность по входу × позиция) |
|
|
от 33 мВ/дел до < 120 мВ/дел | ± 7 В (чувствительность по входу × позиция) |
| Диапазон смещения при 1 МОм | от 0,5 мВ/дел до < 80 мВ/дел | ± 5 В (чувствительность по входу × позиция) |
|
|
от 80 мВ/дел до < 800 мВ/дел | ± 50 В |
| Межканальная изоляция |
|
>60 дБ (1:1000) |
| Система сбора данных | ||
| Частота дискретизации | аналоговые каналы (в реальном масштабе времени) |
макс. 5 млрд отсчетов/с на 2 каналах макс. 2,5 млрд отсчетов/с на 4 каналах |
|
|
аналоговые каналы (интерполяция) | макс. 5 трлн отсчетов/с |
|
|
цифровые каналы | до 5 млрд отсчетов/сек на канал |
| Память для собранных данных | Стандарт: R&S®MXO58, 8-канальный прибор |
макс. 500 млн отсчетов с 8 активными каналами (одиночный захват) макс. 500 млн отсчетов с 4 активными каналами (непрерывная работа) |
|
|
Стандарт: R&S®MXO54, 4-канальный прибор | макс. 500 млн отсчетов (одиночный захват и непрерывная работа) |
|
|
Дополнительно: 1 млрд отсчетов с опцией памяти R&S®MXO5-B110 |
макс. 1 млрд отсчетов с 4 активными каналами (одиночный захват) макс. 1 млрд отсчетов с 2 активными каналами (непрерывная работа) |
| Сегменты архива | длина записи ≤ 1 млн отсчетов | 1 млн сегментов |
| Макс. скорость сбора данных |
|
> 4 500 000 осциллограмм/с |
| Режимы сбора данных |
|
выборка, детектор пиковых значений, усреднение, огибающая |
| Режимы интерполяции |
|
линейный, sin(x)/x, выборка и удержание |
| Система горизонтального отклонения | ||
| Диапазон временной развертки |
|
Выбирается от 200 пс/дел до 10 000 с/дел |
| Погрешность временной развертки | после доставки/калибровки, при температуре +23°C | ± 0,2 чнм |
|
|
Во время межкалибровочного интервала | ± 1 чнм |
| Сдвиг между каналами | между аналоговыми каналами | < 100 пс (изм.) |
|
|
между цифровыми каналами | < 500 пс (изм.) |
| Система запуска | ||
| Стандартные типы запуска |
|
По фронту, по сбою, по длительности, по ранту, по окну, по таймауту, по интервалу, по скорости нарастания, по настройке и удержанию, по шаблону, по состоянию, зональный запуск |
| Расширенные режимы запуска |
|
A/B/R, последовательная шина, запуск входа и выхода |
| Чувствительность запуска |
|
0,0001 дел, от постоянного тока до полосы пропускания прибора для всех масштабов по вертикали |
| Анализ и измерение | ||
| Автоматические измерения |
|
39 |
| Курсорные измерения |
|
4 |
| Математические операции с сигналом |
|
До 8 математических формул (сложение, вычитание, умножение, деление, модуль, квадрат, квадратный корень, интегрирование, дифференцирование, десятичный логарифм, натуральный логарифм, двоичный логарифм, обращение, инвертирование, фильтр нижних частот, фильтр верхних частот, перемасштабирование (a*x+b) |
| Функции логического анализатора (MSO) | ||
| Цифровые входные каналы |
|
16 |
| Полоса пропускания MSO |
|
400 МГц |
| Частота дискретизации MSO |
|
5 млрд отсчетов/с на канал |
| Общие данные | ||

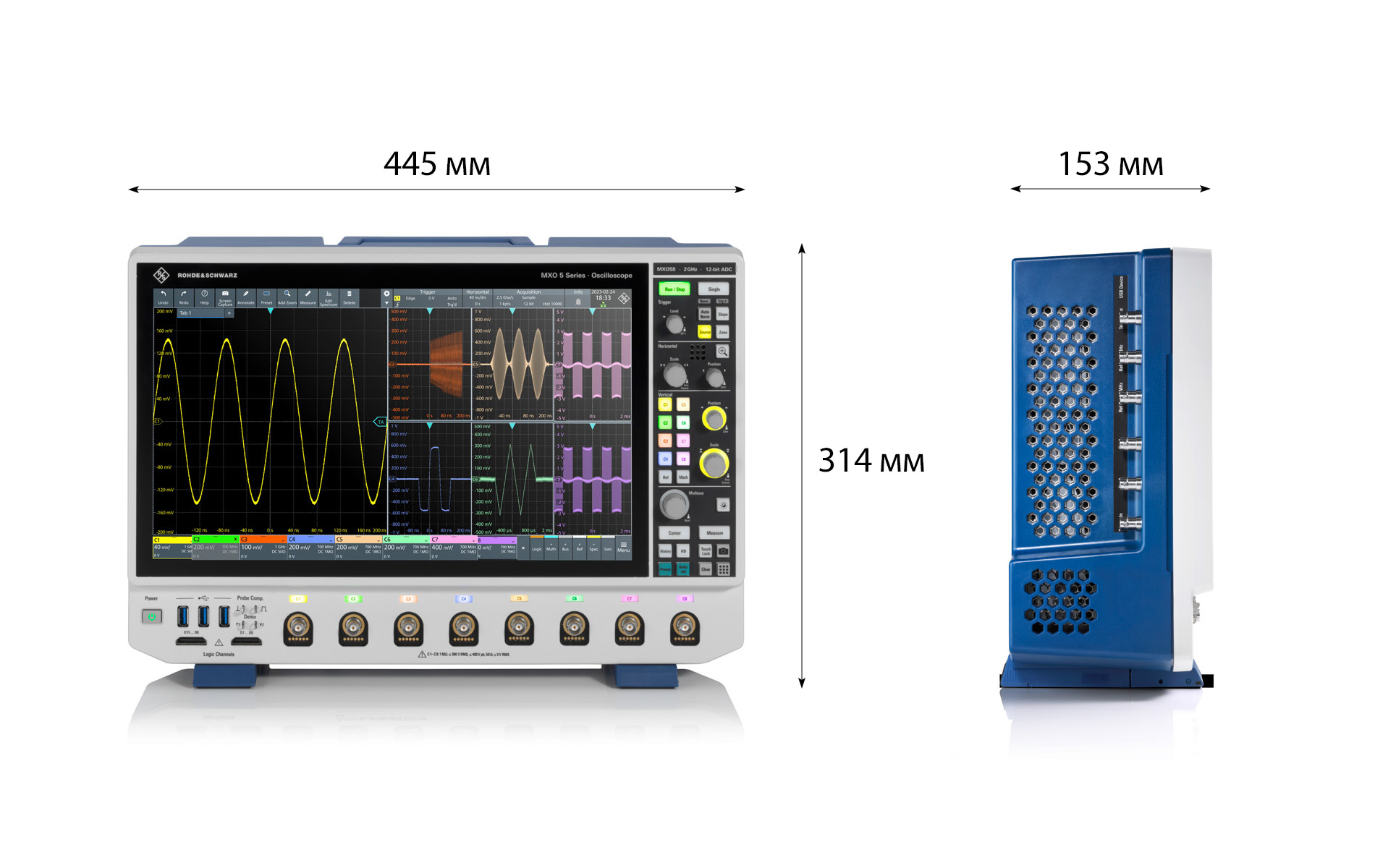

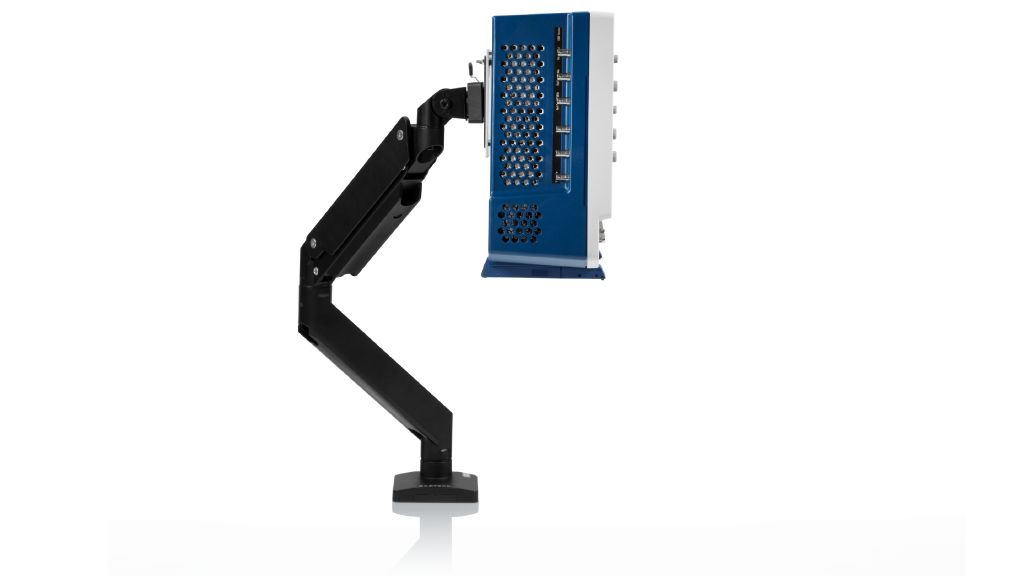

| Габариты | Ш × В × Г |
445 мм x 314 мм x 153 мм |
| Масса | без опций, номинальное значение | 9,0 кг |
| Высота монтажа в стойку |
|
8 HU |

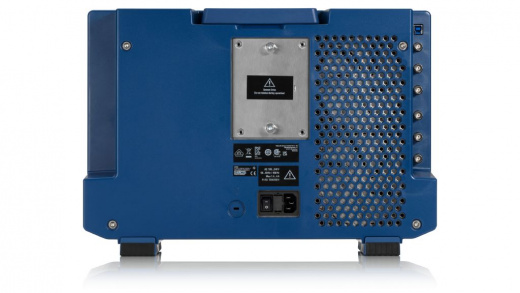

| Интерфейсы ввода-вывода | Передняя панель | 3 порта USB 3.1 Gen 1, штекер типа A |
|
|
Задняя панель | 1 порт USB 3.1 Gen 1, штекер типа B |
|
|
Справа |
2 порта USB 3.1 Gen1, штекер типа A разъем RJ-45, поддержка 10/100/1000BASE-T HDMI™ 2.0 и DisplayPort++ 1.3, выход дисплея осциллографа |
| Дисплей | Тип |
цветной 15,6-дюймовый ЖК-дисплей TFT с емкостным сенсорным экраном |
Передовые технологии: Осциллографы серии MXO 5
Осциллографы серии MXO 5, основанные на новейших технологиях, открывают новые горизонты в исследовании электрических цепей. Эти устройства обеспечивают молниеносные и точные результаты, становясь всё более востребованными инструментами для специалистов.
Рекордная скорость сбора данных в 8 каналах
Многоканальные измерения часто вызывают трудности у конкурентов, особенно при высоком разрешении. Осциллографы MXO 5 решают эту проблему благодаря инновационным трактам обработки с несколькими специализированными интегральными платами MXO-EP, обеспечивающими максимальную производительность.
Интегральная плата MXO-EP
Каждый осциллограф серии MXO 5 оснащен двумя специализированными интегральными платами MXO-EP от Rohde & Schwarz. Эти платы позволяют достигать скорости обработки 400 Гбит/с и обеспечивают рекордную скорость сбора данных — более 4,5 млн отсчетов в секунду и в общей сложности 18 млн осциллограмм в секунду в нескольких каналах. Это делает MXO 5 лидером в отрасли, позволяя захватывать больше сигналов и более точно выявлять редкие аномалии.
12-разрядный АЦП и 18-разрядная вертикальная архитектура
Осциллографы MXO 5 оснащены сигнальным трактом с минимальным уровнем шума. Для каждого канала предусмотрен отдельный 12-разрядный АЦП без ограничений частоты дискретизации. Режим высокой четкости (HD) повышает вертикальное разрешение до 18 разрядов, обеспечивая непревзойдённую точность измерений.
Глубокая память для детального анализа
Осциллографы серии MXO 5 включают самую глубокую в отрасли стандартную память — 500 млн отсчетов на канал. Это позволяет захватывать последовательности нарастания или снижения мощности длительностью до 200 мс с максимальной частотой дискретизации. С расширением памяти до 1 млрд отсчетов длина записей увеличивается, обеспечивая более детальную информацию о сигналах.
Передовая система цифрового запуска
Интегральная плата MXO-EP включает современную систему цифрового запуска, анализирующую выборки АЦП в режиме реального времени. Это позволяет запускать осциллограф по минимальным событиям размахом менее 0,0001 вертикального деления. Вы можете настроить гистерезис запуска и использовать цифровые фильтры для подавления шумов, обеспечивая точный запуск.
Осциллографы серии MXO 5 — это незаменимые помощники в высокотехнологичных исследованиях. Они обеспечивают непревзойденную точность и скорость, делая вашу работу более эффективной и результативной.
Все модели R&S®MXO 5 доступны для заказа в России на нашем официальном сайте.
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
|
Цифровые каналы
|
8 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
|
Разрядность (АЦП), бит
|
12 |
|
Тип осциллографа
|
Цифровой |
|
Дисплей
|
15,6" сенсорный экран, 1920x1080 пикселей (Full HD) |
|
Глубина памяти
|
1 млрд точек/с |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, HDMI, DisplayPort |
|
Размер (ВхШхГ), см
|
31,4 × 44,5 × 15,4 |
|
Вес, кг
|
9 |
|
Страна производства
|
Германия |
