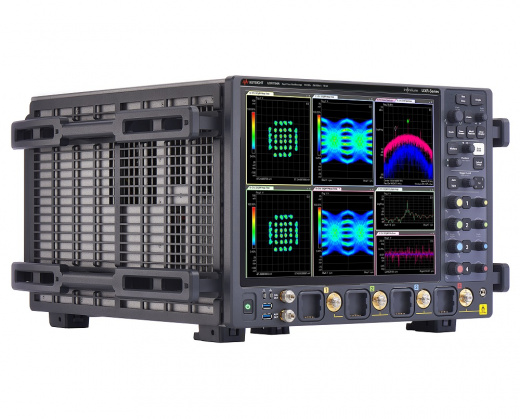

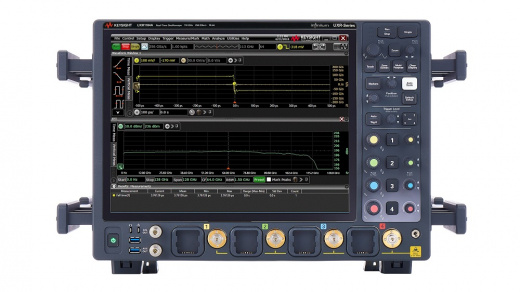

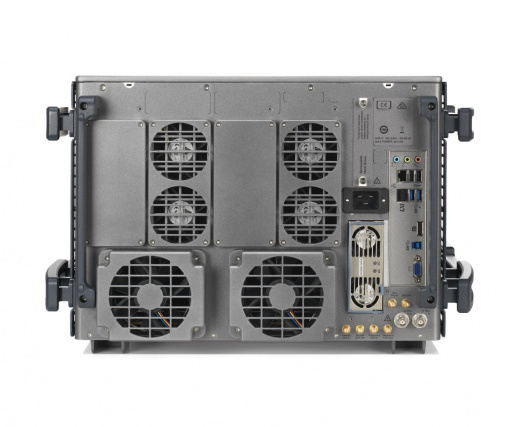

Keysight UXR0104A Infiniium UXR — это 4-канальный осциллограф с полосой пропускания 10 ГГц. Он предлагает высокую частоту дискретизации 256 ГВыб/с и 10-битную АЦП. Этот прибор идеально подходит для разработки и тестирования высокоскоростных цифровых систем, обеспечивая высокую точность измерений. Благодаря разъемам 3,5 мм, UXR0104A гарантирует надежное подключение и минимальные потери сигнала.
Keysight UXR0104A Осциллограф Infiniium серии UXR: бескомпромиссный анализ сигналов до 10 ГГц
Keysight UXR0104A - четырехканальный осциллограф из передовой серии Infiniium UXR, который устанавливает новые стандарты в области измерения и анализа электрических сигналов. Обладая полосой пропускания 10 гигагерц и оснащенный высококачественными разъемами 3,5 миллиметра, этот прибор предоставляет инженерам и разработчикам непревзойденную точность и достоверность при исследовании сложных электронных схем и систем.
Преимущества UXR0104A:
- Высочайшая точность измерений: Полоса пропускания 10 гигагерц обеспечивает бескомпромиссный анализ высокочастотных сигналов, позволяя выявлять мельчайшие детали и аномалии.
- Глубокий анализ многоканальных систем: Четыре аналоговых канала дают возможность одновременно исследовать множество сигналов, что критически важно при разработке и отладке сложных устройств.
- Превосходное качество сигнала: Низкий уровень шума и высокая эффективная разрядность (ENOB - Effective Number Of Bits) гарантируют исключительную чистоту получаемых данных и минимизируют влияние прибора на измеряемую цепь.
- Интуитивно понятный интерфейс: Современный и эргономичный интерфейс пользователя Infiniium обеспечивает быстрый доступ ко всем функциям и настройкам, повышая эффективность работы.
- Широкие возможности расширения и настройки: Осциллограф поддерживает различные опции и программные пакеты для решения специфических задач, таких как анализ последовательных шин, тестирование на соответствие стандартам и многое другое.
- Надежность и долговечность от Keysight Technologies: Keysight Technologies является мировым лидером в производстве контрольно-измерительного оборудования, гарантируя высокое качество и надежность прибора UXR0104A.
Комплектация UXR0104A:
Стандартная комплектация осциллографа Keysight UXR0104A включает в себя:
- USB-клавиатура и мышь
- Усиленный адаптер «мама» 1 мм на «мама» 1 мм
- ключ толщиной 2 мм, двусторонний, подходит для 6 мм и 7 мм
- Динамометрический ключ, 4 дюйм-фунта, 6 мм, открытый конец
- Динамометрический ключ, 8 дюйм-фунтов, 5/16 дюйма
- Двусторонний динамометрический ключ, 4 и 10 дюйм-фунтов, 14 мм, открытый конец
- адаптер, коаксиальный прямой 2,92 мм джек-на-2,40 мм джек, 50 Ом, 40 ГГц
- Адаптер-усилитель для разъема 1 мм "мама" на 2,92 мм "мама"
- Коврик ESD с браслетом и шнуром
- ремень для крепления на пятке
Применение UXR0104A:
Осциллограф Keysight UXR0104A идеально подходит для широкого спектра приложений, включая:
- Разработка и отладка высокоскоростных цифровых интерфейсов (например, PCI Express, USB 3.0).
- Анализ целостности сигнала и характеристик линии передачи.
- Исследование радиочастотных и микроволновых систем.
- Тестирование и верификация телекоммуникационного оборудования.
- Проведение научных исследований и разработок.
- Образовательные цели в высших учебных заведениях.
Технические характеристики UXR0104A
- Полоса пропускания 10 ГГц
- 4 канала с полной полосой пропускания
- Частота дискретизации 128 Гвыб/с на всех каналах
- до 2 Гб памяти
- 10-битный АЦП
- Возможность модернизации до 110 ГГц
- дополнительный калибровочный модуль для самостоятельной калибровки на месте
- высокоскоростной SDA и восстановление тактовой частоты включены
- включены пользовательские функции
Опции UXR0104A
Наименование опции | Описание |
---|---|
N2125A | Модуль калибровки прицела UXR, 1 мм |
N2126A | Модуль калибровки прицела UXR, 1,85 мм |
N2127A | Модуль калибровки прицела UXR, 3,5 мм |
N2156A | Комплект для монтажа в стойку для осциллографа реального времени Infiniium UXR |
N2158A | Транспортировочный кейс для осциллографа реального времени Infiniium UXR |
N2164A | Комплект базовых кабелей Infiniium UXR-Series Multi-Frame для первых двух рам серии UXR |
N2165A | Infiniium UXR-Series Добавьте дополнительную рамку UXR-Series к базовому комплекту с несколькими рамками |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
81735-21 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
128 |
Полоса пропускания, МГц
|
10000 |
Разрядность (АЦП), бит
|
10 |
Тип осциллографа
|
Цифровой |
Разъем
|
3,5 мм, розетка |
Дисплей
|
TFT, 39 см, 1024х768, Сенсорный |
Объем памяти
|
2 Гб |
Сопротивление входа
|
50 Ом |
Глубина памяти
|
285700 точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, VGA, DisplayPort |
Размер (ВхШхГ), см
|
43,5х51,3х31,1 |
Вес, кг
|
37.56 |
Страна производства
|
Малайзия |
