Представляем вами осциллограф RTB2004 - мощный инструмент для анализа сигналов и диагностик электронных устройств. Этот 4-канальный осциллограф с глубиной памяти до 20 Мвыб/канал и 10,1" сенсорным дисплеем идеален для разработки и отладки электроники. Быстрый анализ, интуитивное управление, расширяемые функции.

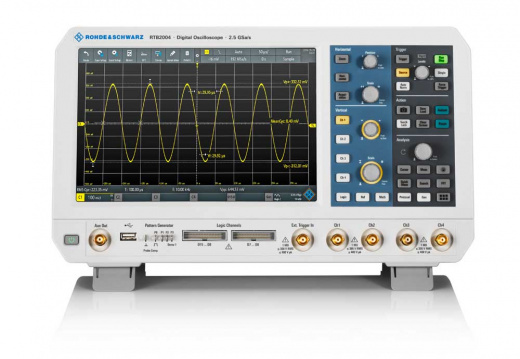

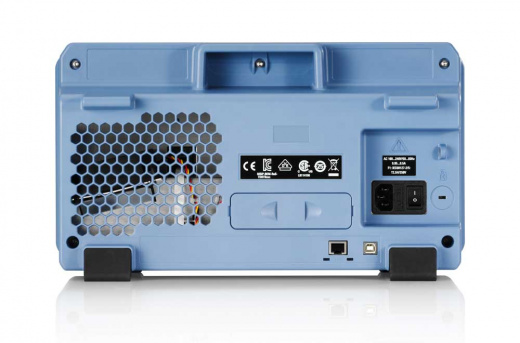

R&S RTB2004: Умный осциллограф для Ваших измерений
В мире современной электроники и разработки, где точность и эффективность играют ключевую роль, осциллограф R&S RTB2004 становится незаменимым инструментом. Разработанный компанией Rohde & Schwarz, одним из признанных лидеров в области контрольно-измерительной техники, этот настольный осциллограф с четырьмя каналами воплощает в себе передовые технологии и интуитивно понятный интерфейс. RTB2004 идеально подходит для решения широкого круга задач, от отладки встраиваемых систем до анализа комплексных радиочастотных сигналов.
Мы знаем, что для инженеров и исследователей важен не просто прибор, а надежный партнер, который способен обеспечить высокую производительность и точность измерений. R&S RTB2004 предлагает именно это, сочетая в себе мощные аппаратные характеристики, интеллектуальные функции анализа и удобство использования. RTB2004 разработан с учетом потребностей самых требовательных специалистов, гарантируя достоверность результатов и оптимизацию рабочего процесса.
Преимущества R&S RTB2004
Осциллограф R&S RTB2004 выделяется на фоне конкурентов благодаря ряду значимых преимуществ:
- Высокая глубина памяти: С памятью до 20 миллионов точек (Мвыб) на канал, R&S RTB2004 позволяет захватывать и анализировать длительные последовательности сигналов с сохранением высокой детализации. Это критически важно для выявления редких событий, анализа низкочастотных модуляций или изучения поведения систем на протяжении длительного времени.
- Четыре независимых аналоговых канала: Наличие четырех каналов обеспечивает возможность одновременного мониторинга и сравнения нескольких сигналов. Это значительно упрощает отладку многоканальных схем, анализ логических последовательностей и исследование взаимосвязей между различными частями системы.
- Большой 10,1-дюймовый сенсорный дисплей: Яркий и высококонтрастный дисплей с функцией мультитач обеспечивает превосходную визуализацию сигналов и удобное управление прибором. Интуитивно понятный интерфейс, схожий со смартфоном или планшетом, делает работу с осциллографом максимально комфортной и быстрой.
- Интегрированные логический анализатор и генератор сигналов (опционально): Расширяя функционал, R&S RTB2004 может быть дооснащен 16-канальным логическим анализатором для анализа цифровых сигналов и двухканальным генератором сигналов произвольной формы. Это превращает один прибор в полноценную измерительную станцию, экономя рабочее пространство и средства.
- Высокая частота дискретизации: До 2,5 гигавыборок в секунду (Гвыб/с) на канал обеспечивает точное и детальное воспроизведение сигнала, позволяя захватывать даже самые быстрые переходные процессы.
- Аппаратное ускорение: Благодаря специальным аппаратным модулям, R&S RTB2004 обеспечивает высокую скорость обработки данных, что значительно ускоряет анализ и сокращает время ожидания.
- Широкий набор функций запуска и измерений: Прибор предлагает разнообразные режимы запуска, включая по фронту, длительности импульса, ширине, видео, а также широкий спектр автоматических измерений, что упрощает количественный анализ сигналов.
- Поддержка популярных протоколов декодирования: Опциональные пакеты для декодирования и анализа протоколов, таких как I²C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface), UART (Universal Asynchronous Receiver-Transmitter), CAN (Controller Area Network) и LIN (Local Interconnect Network), значительно упрощают работу с встраиваемыми системами и автомобильной электроникой.
- Компактный дизайн: Несмотря на свои расширенные возможности, R&S RTB2004 имеет относительно компактный форм-фактор, что экономит ценное рабочее пространство на вашем столе.
- Четырехканальный анализ: одновременный захват до четырех сигналов для сложных систем.
- Интуитивный интерфейс: сенсорный 10.1-дюймовый экран для быстрой и удобной настройки.
- Многофункциональность: объединяет осциллограф, логический анализатор, генератор сигналов и вольтметр.
- Режим истории: доступ к прошлым записям для анализа редких аномалий.
- Гибкость апгрейда: поддержка расширения полосы пропускания и протоколов.
- Тихая работа: уровень шума 28.3 дБ для комфортных условий в лаборатории.
Комплектация R&S RTB2004
Приобретая R&S RTB2004, вы получаете всё необходимое для немедленного начала работы:
- Осциллограф R&S RTB2004: Базовый блок с четырьмя аналоговыми каналами.
- Четыре пассивных пробника: Высококачественные пробники, оптимизированные для работы с осциллографом, обеспечивающие точное и надежное подключение к измеряемым цепям.
- Кабель питания: Для подключения прибора к электросети.
- Руководство по быстрому старту и полная документация на диске или в электронном виде: Для быстрого освоения и эффективного использования всех функций осциллографа.
- Сертификат калибровки (при необходимости): Подтверждение точности и соответствия прибора установленным стандартам.
- Программное обеспечение (ПО) для ПК: Для удаленного управления, анализа данных и создания отчетов.
Применение R&S RTB2004
Осциллограф R&S RTB2004 является универсальным инструментом и находит широкое применение в различных областях:
- Разработка и отладка встраиваемых систем: Идеально подходит для анализа взаимодействия между микроконтроллерами, датчиками, исполнительными устройствами и другими компонентами встроенных систем.
- Образование: Благодаря своей интуитивности и широкому функционалу, R&S RTB2004 является отличным выбором для учебных лабораторий и преподавания основ электроники и схемотехники.
- Производство и контроль качества: Используется для тестирования электронных компонентов и готовых изделий на производственных линиях, обеспечивая соответствие заявленным характеристикам.
- Сервисное обслуживание и ремонт: Помогает быстро и точно диагностировать неисправности в электронном оборудовании, сокращая время простоя.
- Автомобильная электроника: Позволяет анализировать сигналы на шинах данных CAN и LIN, тестировать датчики и электронные блоки управления (ЭБУ).
- Исследования и научные разработки: Применяется в научных лабораториях для изучения различных физических явлений и процессов, требующих точного измерения и анализа электрических сигналов.
- Аудио- и видеотехника: Помогает в отладке и тестировании усилителей, цифро-аналоговых преобразователей (ЦАП) и аналогово-цифровых преобразователей (АЦП), а также других компонентов аудио- и видеооборудования.
Технические характеристики R&S RTB2004
Наименование характеристики | Описание |
---|---|
Количество каналов | 4 |
Полоса пропускания | 70 МГц (опционально 100, 200, 300 МГц) |
Частота дискретизации | 1.25 Гвыб/с (2.5 Гвыб/с в чередовании) |
Глубина памяти | 10 Мвыб/канал (20 Мвыб в чередовании), опционально 160 Мвыб (сегментированная) |
Разрешение АЦП | 10 бит (до 16 бит в режиме высокого разрешения) |
Время нарастания | 5 нс (расчетное, при 70 МГц) |
Входной импеданс | 1 MΩ ± 2 % с 9 пФ ± 2 пФ |
Чувствительность входа | 1 мВ/дел до 5 В/дел |
Точность усиления | ±1.5 % (>5 мВ/дел), ±2 % (≤5 мВ/дел) |
Точность временной базы | 2.5 ppm |
Скорость обновления | До 300 000 осциллограмм/с (в режиме сегментированной памяти) |
Типы триггеров | По фронту, по длительности импульса, видеосигнал, по шаблону, по линии, по последовательным шинам (опционально: I²C, SPI, UART, CAN, LIN) |
Цифровые каналы (MSO, опция) | 16 каналов, 1.25 Гвыб/с, 10 Мвыб |
Генератор сигналов | 14 бит, 250 Мвыб/с, синус (0.1 Гц – 25 МГц), прямоугольник (0.1 Гц – 10 МГц), треугольник (0.1 Гц – 1 МГц), шум (до 25 МГц) |
Экран | 10.1" WXGA, сенсорный, 1280×800 пикселей |
Интерфейсы | USB host (MTP), USB device, LAN, встроенный веб-сервер |
Уровень шума | 28.3 дБ(A) на расстоянии 1 м |
Габариты | 390 × 220 × 152 мм |
Вес | 2.5 кг |
Опции R&S RTB2004
Наименование опции | Тип | Артикул |
---|---|---|
Опция смешанных сигналов для не-MSO моделей, 300 МГц | R&S® RTB-B1 | 1333.1105.02 |
Генератор произвольных сигналов | R&S® RTB-B6 | 1333.1111.02 |
Триггер и декодирование последовательных интерфейсов I2C/SPI | R&S® RTB-K1 | 1333.1011.02 |
Триггер и декодирование последовательных интерфейсов UART/RS-232/RS-422/RS-485 | R&S® RTB-K2 | 1333.1028.02 |
Триггер и декодирование последовательных интерфейсов CAN/LIN | R&S® RTB-K3 | 1333.1034.02 |
История и сегментированная память | R&S® RTB-K15 | 1333.1040.02 |
Анализ частотной характеристики (диаграмма Боде) | R&S® RTB-K36 | 1335.8007.02 |
Комплект приложений, включающий следующие опции: R&S® RTB-K1, R&S® RTB-K2, R&S® RTB-K3, R&S® RTB-K15, R&S® RTB-K36, R&S® RTB-B6 | R&S® RTB-PK1 | 1333.1092.02 |
Выберите дополительные щупы
Характеристики | Тип | Артикул |
---|---|---|
Одиночные пассивные щупы | ||
300 МГц, 10:1, 10 МОм, 400 В (СКЗ), 12 пФ | R&S® RT-ZP03S | 1803.1001.02 |
500 МГц, 10:1, 10 МОм, 300 В (СКЗ), 10 пФ | R&S® RT-ZP05S | 1333.2401.02 |
500 МГц, 10 МОм, 10:1, 400 В, 9.5 пФ | R&S® RT-ZP10 | 1409.7708.02 |
38 МГц, 1 МОм, 1:1, 55 В, 39 пФ | R&S® RT-ZP1X | 1333.1370.02 |
Высоковольтные одиночные пассивные щупы | ||
250 МГц, 100:1, 100 МОм, 850 В, 6.5 пФ | R&S® RT-ZH03 | 1333.0873.02 |
400 МГц, 100:1, 50 МОм, 1000 В, 7.5 пФ | R&S® RT-ZH10 | 1409.7720.02 |
400 МГц, 1000:1, 50 МОм, 1000 В, 7.5 пФ | R&S® RT-ZH11 | 1409.7737.02 |
Высоковольтные щупы: пассивные | ||
25 МГц, 8 МОм, 2.75 пФ, 10:1 / 100:1, ±700 В, 1000 В (СКЗ) CAT III | R&S® RT-ZD002 | 1337.9700.02 |
25 МГц, 8 МОм, 2.75 пФ, 20:1 / 200:1, ±1400 В, 1000 В (СКЗ) CAT III | R&S® RT-ZD003 | 1337.9800.02 |
Токовые щупы | ||
20 кГц, AC/DC, 10 А / 1000 А | R&S® RT-ZC02 | 1333.0850.02 |
100 кГц, AC/DC, 30 А | R&S® RT-ZC03 | 1333.0844.02 |
10 МГц, AC/DC, 150 А | R&S® RT-ZC10 | 1409.7750.02 |
100 МГц, AC/DC, 30 А | R&S® RT-ZC20 | 1409.7766.02 |
120 МГц, AC/DC, 5 А | R&S® RT-ZC30 | 1409.7772.02 |
Блок питания для токовых щупов | R&S® RT-ZA13 | 1409.7789.02 |
Активные дифференциальные щупы | ||
100 МГц, 1000:1 / 100:1, 8 МОм, 1000 В (СКЗ), 3.5 пФ | R&S® RT-ZD01 | 1422.0703.02 |
200 МГц, 10:1, 1 МОм, 20 В дифф., 3.5 пФ | R&S® RT-ZD02 | 1333.0821.02 |
Логические щупы | ||
Активный 8-канальный логический щуп | R&S® RT-ZL03 | 1333.0715.02 |
Аксессуары для щупов | ||
Сквозное согласующее сопротивление 50 Ом | R&S® HZ22 | 3594.4015.02 |
Чехол для щупов | R&S® RT-ZA19 | 1335.7875.02 |
Доступные аксессуары
Наименование опции | Тип | Артикул |
---|---|---|
Передняя крышка | R&S® RTB-Z1 | 1333.1728.02 |
Мягкий чехол | R&S® RTB-Z3 | 1333.1734.02 |
Транспортный кейс | R&S® RTB-Z4 | 1335.9290.02 |
Комплект для монтажа в стойку | R&S® ZZA-RTB2K | 1333.1711.02 |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
68021-17 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
2.5 |
Полоса пропускания, МГц
|
70 |
Разрядность (АЦП), бит
|
10 |
Тип осциллографа
|
Цифровой |
Дисплей
|
10.1" WXGA, сенсорный, 1280×800 пикселей |
Объем памяти
|
20 Мб |
Сопротивление входа
|
1 МОм |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN |
Размер (ВхШхГ), см
|
39х22х15,2 |
Вес, кг
|
2.5 |
Страна производства
|
Германия |
Гарантия (лет)
|
1 |
