R&S RTP164 Осциллограф цифровой с опциями
от 41 858 974 ₽
Арт. RTP164
Товар участвует в акции
Готовое к отгрузке оборудование
Номер заказа: 1320.5007.16. Осциллограф R&S®RTP164 от Rohde & Schwarz — высокопроизводительное оборудование для точных измерений. Оснащен перспективными опциями RTP-B1, RTP-B6, RTP-B7, RTP-B20, RTP-B21.
Характеристики
Госреестр СИ
?
Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы.
—
77057-19
Количество каналов
?
Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов.
—
2/4
Частота дискретизации, ГВыб/с
?
Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала.
—
40
Тип осциллографа
—
Цифровой
Полоса пропускания
?
Это частотный диапазон, в котором оборудование корректно измеряет или передает сигналы. Для осциллографов и анализаторов этот параметр определяет максимальную частоту, при которой сохраняется точность измерений
—
16 ГГц
Интерфейс
?
Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232.
—
USB, HDMI, DisplayPort, GPIB
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
R&S RTP164 Осциллограф цифровой с опциями
от 41 858 974 ₽
Арт. RTP164
Товар участвует в акции
Готовое к отгрузке оборудование
#PROP_TITLE#
—
#PROP_VALUE#
Номер заказа: 1320.5007.16
Модель: R&S®RTP164, 16 ГГц, 50 млрд отсчетов/с
Установленные опции: RTP-B1, RTP-B6, RTP-B7, RTP-B20, RTP-B21
| Опция | Описание |
|---|---|
| R&S®RTP-B1 | Опция для смешанных сигналов, 400 МГц |
| R&S®RTP-B6 | Генератор произвольных форм сигналов, 100 МГц, 2 аналоговых канала, 8-битный генератор шаблонов |
| R&S®RTP-B7 | Источник дифференциальных импульсов 16 ГГц |
| R&S®RTP-B20 | |
| R&S®RTP-B21 | Адаптер для заднего слота опций |
Осциллограф R&S®RTP164 от Rohde & Schwarz — это высокопроизводительный цифровой осциллограф, предназначенный для точных измерений и анализа сигналов. Сочетает в себе высокую точность, скорость и компактность, что делает его идеальным инструментом для лабораторных и полевых испытаний.
Основные характеристики
- Полоса пропускания: 16 ГГц, что позволяет анализировать высокочастотные сигналы с максимальной точностью
- Частота дискретизации: До 40 ГВт/с, обеспечивающая высокое разрешение и детализацию сигналов.
- Вертикальное разрешение: 16 бит, что позволяет точно измерять амплитуды сигналов
- Объем памяти: До 2 ГВт на канал, что позволяет захватывать длительные сигналы без потери данных.
- Количество каналов: 4 аналоговых канала, что позволяет одновременно анализировать несколько сигналов
Ключевые особенности RTP164
- Высокопроизводительные ASIC-микросхемы: Обеспечивают высокую скорость обработки данных и низкий уровень шума.
- Реальное время: Возможность отображения параметров сигналов в реальном масштабе времени, что упрощает анализ динамических процессов.
- Удобство использования: Интуитивно понятный интерфейс и широкие возможности настройки, что делает работу с осциллографом максимально удобной.
- Модернизация: Возможность безразборной технической модернизации, что позволяет экономить на дополнительном оборудовании.
- Точность и надежность: Высокая точность измерений и надежность в работе, что обеспечивает достоверные результаты.
- Компактность: Компактный форм-фактор, что упрощает транспортировку и использование в полевых условиях.
- Интуитивно-понятный интерфейс: Удобный интерфейс, который позволяет быстро и легко настраивать параметры измерений.
Применение
R&S®RTP164 используется в различных областях, включая разработку и тестирование электронных устройств, анализ сложных сигналов в телекоммуникациях, автомобильной промышленности и других высокотехнологичных отраслях. Он подходит для отладки встроенных систем, анализа сложных проблем в полевых условиях и лабораторных исследований.

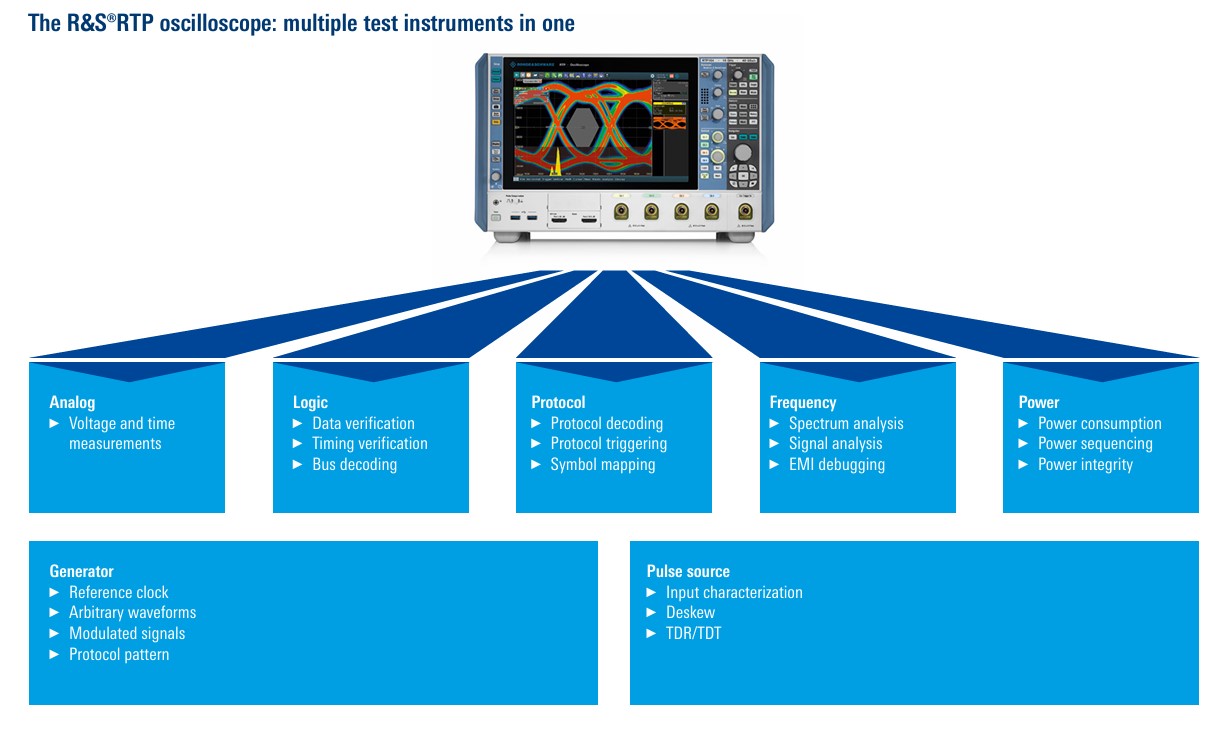

Дополнительные возможности
- Анализ спектра: Встроенные функции для анализа спектра сигналов, что позволяет выполнять измерения в частотной области.
- Декодирование протоколов: Поддержка различных протоколов связи для декодирования и анализа цифровых сигналов.
- Автоматическое измерение: Функции автоматического измерения параметров сигналов, таких как амплитуда, частота, фаза и другие.
Спецификация R&S@RTP
| Система вертикального отклонения | ||
|---|---|---|
| аналоговые каналы; | 4 | |
| Цифровые каналы (опция) | 16 | |
| Полоса пропускания (-3 дБ) |
R&S®RTP044; R&S®RTP064; R&S®RTP084; R&S®RTP134; R&S®RTP164 |
4 ГГц 6 ГГц 8 ГГц 13 ГГц (2 канала в режиме с чередованием) 16 ГГц (2 канала в режиме с чередованием) |
| Входной импеданс | 50 Ом | |
| Входная чувствительность | При максимальной полосе пропускания во всех диапазонах | 50 Ом: от 2 мВ/дел до 1 В/дел |
| Система сбора данных | ||
| Частота дискретизации (в реальном масштабе времени) | R&S®RTP044B/064B/084B/134B/164B |
40 млрд отсчетов/с (2 канала в режиме с чередованием) 20 млрд отсчетов/с на каждом канале |
| Память для собранных данных | Стандартная конфигурация |
100 млн точек на 4 канала 400 млн точек на 1 канал |
| Макс. модернизация (опция R&S®RTP-B110) |
3 млрд точек на 4 канала 3 млрд точек на 2 канала или 1 канал |
|
| Макс. скорость сбора данных |
Непрерывный сбор и отображение данных, 2 канала 20 млрд отсчетов/с, 1 тыс точек, точечный режим |
> 750000 сигналов/с |
| Обработка в реальном времени | Дифференциальные вычисления сигналов | В режиме реального времени возможен расчет дифференциальных и синфазных сигналов от двух входных каналов; возможно использование в качестве источника сигнала запуска |
| Исключение цепей (опция) | Исключение цепей с учетом характеристик сигнального тракта в реальном масштабе времени на основе S-параметров | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 20 пс/дел до 10000 с/дел | |
| Погрешность (на момент поставки/калибровки) | OCXO-генератор в качестве стандарта, на момент поставки/калибровки | ±0,01 чнм |
| Во время межкалибровочного интервала | ±0,1 чнм | |
| Система запуска | ||
| Стандартные типы запуска | Все типы запуска при полной полосе пропускания; на основе исключения цепей в реальном масштабе времени (опция) | по фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видео, по сигналу последовательной шины (опция), высокоскоростной запуск по последовательному шаблону с CDR 16 Гбит/с (опция) |
| Зональный запуск (опция) |
Логическое объединение до 8 многоугольников; пересечение или не пересечение источником: измерительные каналы, спектр, математические функции |
|
| Чувствительность запуска | Задание гистерезиса системы запуска |
Автоматическая или ручная настройка от 0 до 5 дел |
| Общие данные | ||
| Габариты | Ш × В × Г | 441 мм × 285 мм × 316 мм |
| Масса | 18 кг | |
| Дисплей |
12,1-дюймовый цветной LC TFT-дисплей с емкостным сенсорным экраном, 1280 × 800 пикселей (WXGA) |
|
| Интерфейсы | 1 Гбит/с LAN, тип A: 4 × USB 3.1, 2 × USB 2.0, тип B: 1 × USB 3.1, GPIB (стандартный), DVI и DisplayPort для внешнего монитора, внешний триггер с активным интерфейсом зонда, выход триггера, ref в: 1 МГц до 20 МГц, ref из: 10 МГц | |
Характеристики
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
77057-19 |
|
Количество каналов
? Число независимых входов/выходов прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сигналов. |
2/4 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
40 |
|
Тип осциллографа
|
Цифровой |
|
Полоса пропускания
? Это частотный диапазон, в котором оборудование корректно измеряет или передает сигналы. Для осциллографов и анализаторов этот параметр определяет максимальную частоту, при которой сохраняется точность измерений |
16 ГГц |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, HDMI, DisplayPort, GPIB |
|
Дисплей
|
12,1" сенсорный экран, 1280x800 пикселей (WXGA) |
|
Глубина памяти
|
2 млрд точек/с |
|
Размер (ВхШхГ), см
|
28,5 × 44,1 × 31,6 |
|
Вес, кг
|
18 |
|
Страна производства
|
Германия |
