По изображениям, получаемым на экране осциллографа, могут быть измерены амплитуда, частота и фазовый сдвиг, параметры модулированных сигналов, временные интервалы и ряд других параметров. Эти устройства незаменимы в различных областях, от промышленности до медицины, помогая инженерам и техникам диагностировать и устранять неисправности.
Работа осциллографа: просто о сложном
Осциллограф преобразует электрические сигналы в визуальные графики, называемые осциллограммами. Основные компоненты оборудования включают входной усилитель, систему синхронизации и дисплей. Входной усилитель усиливает входной сигнал, система синхронизации стабилизирует изображение, а дисплей отображает информацию.

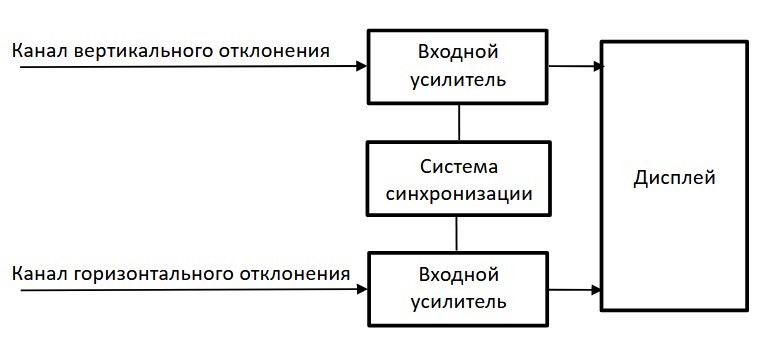

Рисунок 1. Упрощенная функциональная схема осциллографа
Как это работает?
Представьте, что осциллограф — это фотоаппарат для электрических сигналов. Он делает "снимок" происходящего в текущий момент и показывает его на экране. Вот как это происходит:
-
Входной сигнал: Электрический сигнал поступает на вход осциллографа. Он может идти от датчика, генератора или любого другого устройства.
-
Усиление сигнала: Входной усилитель усиливает сигнал, чтобы его можно было легко измерить и анализировать. Примерно тоже самое, что вы увеличиваете громкость на радио, чтобы лучше слышать музыку.
-
Преобразование сигнала: В цифровых осциллографах аналоговый сигнал преобразуется в цифровой с помощью аналого-цифрового преобразователя (АЦП). Это позволяет сохранить сигнал в памяти и отобразить его на экране для дальнейшей работы.
-
Синхронизация: Система синхронизации стабилизирует изображение, делая его чётким и понятным. Представьте, что вы смотрите на город через окно поезда. Синхронизация — это как если бы поезд остановился, и вы могли бы спокойно рассмотреть дома и улицы.
-
Отображение: Сигнал отображается на экране в виде графика. Горизонтальная ось представляет время, а вертикальная — амплитуду. Это позволяет визуализировать изменения сигнала во времени и анализировать его характеристики.
Пример работы осциллографа
Представьте, что вы измеряете напряжение на выходе батарейки. Вы подключаете осциллограф к батарейке, и он показывает вам график напряжения. Если батарейка исправна, график будет стабильным. Если же батарейка разряжена или повреждена, будут отражаться соответствующие колебания и пики.
Аналоговые и цифровые осциллографы: в чём разница?
Аналоговые осциллографы используют электронно-лучевую трубку для отображения сигнала, как старый телевизор с кинескопом. Они просты в использовании и дешевле, но имеют ограниченные возможности по сравнению с цифровыми моделями.

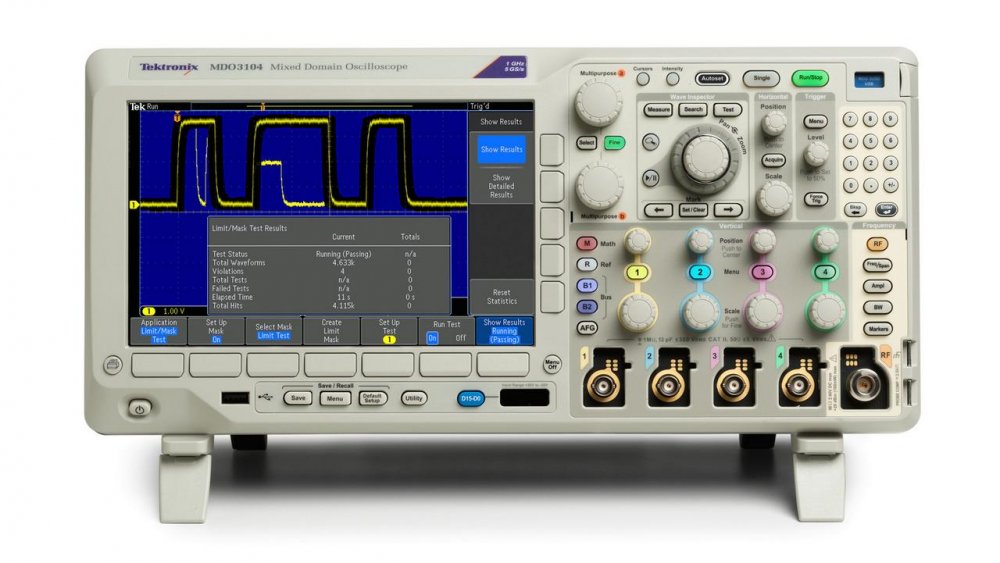

Цифровые осциллографы преобразуют аналоговый сигнал в цифровой, сохраняют его в памяти и отображают на ЖК-дисплее. Это даёт возможность не только видеть сигнал в реальном времени, но и сохранять его для последующего анализа. Цифровые осциллографы обладают высокой точностью и широким функционалом, включая возможность хранения данных и последующего анализа.
Преимущества цифровых осциллографов
-
Высокая точность: Цифровые осциллографы могут работать с высокой точностью, что важно для анализа сложных сигналов.
-
Широкий функционал: Цифровые осциллографы имеют множество функций, таких как хранение данных, автоматический анализ сигналов и возможность подключения к компьютеру для дальнейшего анализа.
-
Удобство использования: Цифровые осциллографы легко настраиваются и управляются с помощью кнопок на панели управления и меню на экране.
Пример использования цифрового осциллографа
Например вы тестируете новый электронный прибор. Подключаете цифровой осциллограф к прибору и запускаете тест, сигнал записывается и отображается на экране. Вы видите, что график имеет необычные пики и решаете сохранить данные для последующего анализа. Далее, с помощью компьютера и специального ПО производите полный анализ полученных данных.

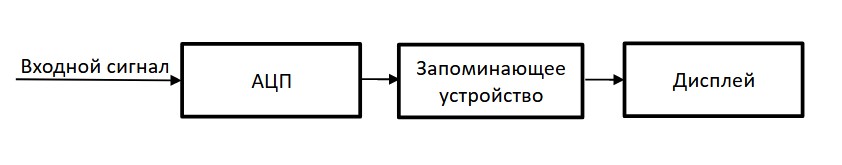

Рисунок 2. Упрощенная функциональная схема цифрового осциллографа
Принцип работы цифрового осциллографа
Преобразование сигнала
Первый шаг в работе устройства — преобразование входного сигнала. В цифровых осциллографах это делается с помощью аналого-цифрового преобразователя (АЦП). АЦП преобразует аналоговый сигнал в цифровой поток данных, который затем сохраняется в памяти прибора. Например, современные модели осциллографов могут иметь частоту дискретизации до 2 ГГц, что помогает захватывать даже самые быстрые изменения амплитуд.
Отображение сигнала
После преобразования сигнал отображается на экране в виде графика. Горизонтальная ось представляет время, а вертикальная — амплитуду. Это позволяет визуализировать изменения сигнала во времени и анализировать его характеристики прямо на дисплее.
Система синхронизации
Система синхронизации стабилизирует изображение на экране, делая его чётким и понятным. Синхронизация помогает устранить джиттер и другие искажения, обеспечивая точное отображение сигнала.
Основные характеристики осциллографов
Полоса пропускания
Полоса пропускания — это диапазон частот, который осциллограф может измерить. Чем шире полоса пропускания, тем выше частота сигналов, которые можно анализировать. Например, оборудование с полосой пропускания 100 МГц может измерять сигналы с частотой до 100 МГц.
- Чем выше полоса, тем точнее отображаются высокочастотные компоненты сигнала (например, фронты импульсов).
- Недостаточная полоса искажает форму сигнала: острые пики «сглаживаются», теряются детали.
Правило выбора: Полоса пропускания должна быть в 3–5 раз выше максимальной частоты исследуемого сигнала. Например, для сигнала 100 МГц минимальная полоса — 300–500 МГц.
Частота дискретизации
Частота дискретизации — это число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. Чем выше частота дискретизации, тем точнее можно захватить быстро меняющиеся сигналы. Например, прибор с частотой дискретизации 1 ГГц может захватывать сигналы с более высокой точностью.
- Определяет разрешающую способность по времени: чем выше частота дискретизации, тем точнее воспроизводится форма сигнала.
- Согласно теореме Найквиста, частота дискретизации должна быть минимум вдвое выше максимальной частоты сигнала. На практике используют коэффициент 5–10× для точной реконструкции.
Пример: Для сигнала 1 ГГц минимальная частота дискретизации — 2 GS/s, но рекомендовано 5–10 GS/s.
Глубина памяти
Глубина памяти — это объём памяти, доступный для хранения данных о сигнале. Чем больше глубина памяти, тем дольше можно записывать данных для последующего анализа. Осциллограф с глубиной памяти 1 Мп (мегапоинтов) может хранить 1 миллион измерений.
- Большая глубина памяти позволяет дольше записывать сигнал без снижения частоты дискретизации.
- Формула связи: Время записи = Глубина памяти / Частота дискретизации.
Совет: При работе с высокочастотными сигналами выбирайте модели с памятью от 10 млн точек (10 Mpts).
Чувствительность
Чувствительность — это минимальный уровень сигнала, который осциллограф может измерить. Чем выше чувствительность, тем слабее сигналы можно анализировать.
- Разрешение АЦП (8, 12, 16 бит): чем выше, тем точнее измерение малых сигналов.
- Уровень шумов: низкая чувствительность бесполезна при высоком уровне собственных шумов прибора.
Пример: Для измерения шумов питания (единицы мВ) нужна чувствительность 1 мВ/дел и АЦП 12 бит.
Количество каналов
Количество каналов — это количество сигналов, которые могут измеряться одновременно. Чем больше каналов, тем больше потоков можно анализировать одновременно. Например, осциллограф с 4 каналами может измерять сразу 4 разных сигнала.
- Аналоговые каналы (2–8): для измерения напряжений.
- Цифровые каналы (в смешанных системах, MSO): для анализа логических состояний.
Совет: Для работы с микроконтроллерами выбирайте MSO-осциллографы с 16+ цифровыми каналами.
Применение осциллографов: где и как их используют?
Осциллографы находят применение в самых разных областях. От промышленности до медицины, от телекоммуникаций до искусственного интеллекта — везде, где нужно анализировать электрические сигналы.
Осциллографы в промышленности
В промышленности осциллографы используются для диагностики и тестирования различных устройств и комплексов. Они помогают инженерам выявлять неисправности и оптимизировать работу оборудования. Например, проводят анализ сигналов с датчиков температуры и давления, что помогает своевременно выявлять и устранять возникшие проблемы.
Осциллографы в телекоммуникациях
В телекоммуникациях осциллографы используются для анализа сигналов передачи данных. Они помогают специалистам выявлять и устранять помехи, оптимизировать качество связи и обеспечивать стабильную работу сетей. Чаще всего они используются для анализа сигналов в оптоволоконных линиях связи, обеспечивая высокую скорость и качество передачи данных.
Например, в одном из случаев компания применила осциллограф для диагностики неисправностей в оптоволоконной линии связи. Это позволило повысить скорость интернета.
Осциллографы в энергетических системах
Здесь они применяются для исследования качества электроэнергии и определения уровней различных параметров. Важность этих исследований заключается в том, что они помогают поддерживать эффективное функционирование энергосистем, предотвращая возможные сбои.
Осциллографы в автомобильной электронике
В автомобильной электронике осциллографы используются для диагностики различных систем автомобиля. Они помогают выявлять неисправности в электронных компонентах, таких как датчики, контроллеры и функции управления. Например, осциллографы могут использоваться для анализа сигналов с датчиков топливной системы, что позволяет диагностировать проблемы с подачей топлива.
Осциллографы в медицине
В медицине осциллографы используются для анализа биомедицинских сигналов, таких как электрокардиограммы (ЭКГ) и электроэнцефалограммы (ЭЭГ). Они помогают врачам диагностировать различные заболевания и состояния пациентов. Например, используются для анализа сигналов с электродов, прикреплённых к коже пациента, что позволяет диагностировать сердечные аритмии и другие заболевания.
Осциллографы в научных исследованиях
Физики и другие научные работники тоже широко применяют осциллографы в своих исследованиях. Например, они могут использовать эти приборы для получения данных о природе света или других физических явлений. Это позволяет делать новые открытия и расширять границы знаний в различных областях науки.
Исследования нейронных сетей
В нейробиологии осциллографы используются для измерения электрической активности нейронов. Учёные могут наблюдать, как нейроны реагируют на различные стимулы, и анализировать паттерны их активности. Это помогает понять, как информация обрабатывается и передаётся в мозге. Например, исследования показали, что определённые паттерны нейронной активности связаны с процессами обучения и памяти.
Осциллографы для искусственного интеллекта
В области искусственного интеллекта осциллографы используются для тестирования и отладки нейронных сетей. Инженеры могут анализировать сигналы, генерируемые искусственными нейронами, и оптимизировать их работу. Это позволяет создавать более эффективные и надёжные системы искусственного интеллекта, которые могут применяться в различных областях, от медицины до автономных транспортных средств.
Заключение: почему осциллографы так важны?
Осциллографы — это незаменимый инструмент для любого инженера или техника. Они позволяют визуализировать и анализировать электрические сигналы, выявлять неисправности и оптимизировать работу различных устройств и систем. Без них многие современные технологии и научные открытия были бы просто невозможны.
Так что, если вы инженер, техник или просто любитель электроники, осциллограф — это тот инструмент, который обязательно должен быть в вашем арсенале. Он поможет вам заглянуть в самую суть электронных устройств и понять, как они работают.
А ведь осциллографы это не просто приборы. Это настоящие помощники, которые делают нашу жизнь проще и понятнее. Так что, если вы ещё не знакомы с этим удивительным миром радиоизмерений, то самое время начать исследования!
