Профессиональный осциллограф RTH1002 +B224 - идеальный инструмент для анализа электрических сигналов и валидации цифровых систем. С его помощью вы сможете отслеживать изменения напряжения, тока и частоты, а также выявлять скрытые проблемы в электронных схемах.

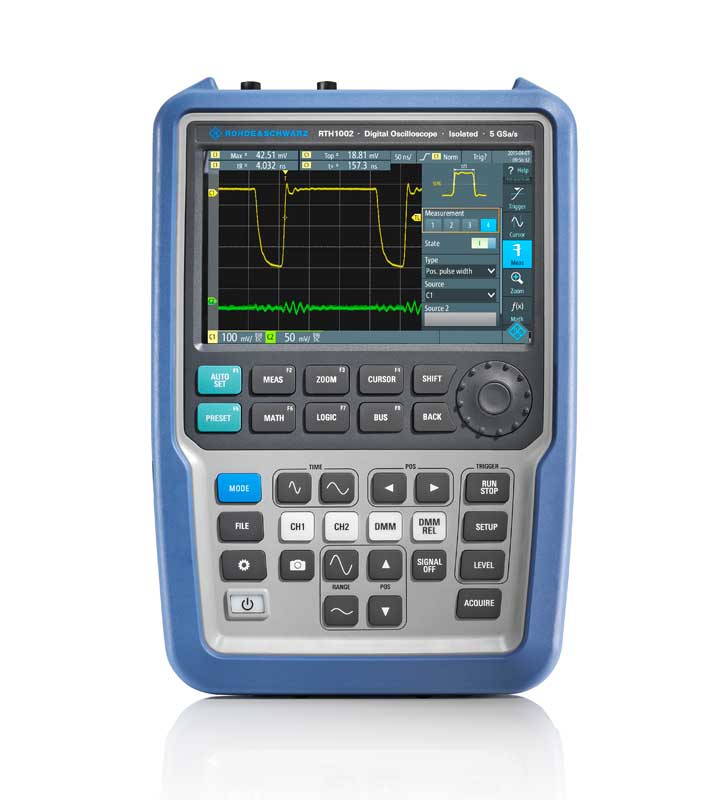

Осциллограф R&S RTH1002 с установленной опцией RTH-B224: Высокоточный полевой анализ.
Осциллограф R&S RTH1002, дополненный опцией RTH-B224 — это портативное двухканальное устройство с полосой пропускания 500 МГц, специально разработанное для инженеров, занимающихся исследованиями и разработками в области скоростных RF-модулей и IoT-устройств. Благодаря своей компактности и возможности работы от аккумулятора, RTH1002 идеально подходит как для полевых, так и для лабораторных условий. Изолированные соединения (CAT IV 600 В) обеспечивают безопасность при работе с высоковольтными цепями.
Встроенный мультиметр с возможностью 10 000 отсчетов позволяет измерять напряжение, ток и сопротивление, что значительно упрощает анализ прототипов. Полоса пропускания 500 МГц позволяет тестировать высокочастотные сигналы в беспроводных сетях. Скорость захвата 50 000 осциллограмм в секунду позволяет фиксировать редкие аномалии, отключая точную отладку.
В своей линейке модель R&S RTH1002 с опцией RTH-B224 представляет топовое решение с максимальной полосой пропускания 500 МГц, превосходящее версию с полосами 60–350 МГц. Это делает выбор для высокоточных исследований в области высокоскоростной электроники.
Преимущества R&S RTH1002 + RTH-B224
Осциллограф R&S RTH1002, дополненный RTH-B224, выделяется благодаря следующим фундаментальным особенностям:
- Гибкость в научно-исследовательских и опытно-конструкторских работах (НИОКР): Уникальная комбинация широкой полосы пропускания, достигающей 500 МГц благодаря модулю RTH-B224, обеспечивает R&S RTH1002 непревзойденные возможности для глубокого и детального анализа высокочастотных сигналов, включая радиочастотные (РЧ) спектры. Это критически важно при разработке и отладке прототипов электронных устройств, где требуется максимальная точность в определении характеристик сигнала. Данная особенность позволяет инженерам проводить всесторонние исследования, выявлять скрытые дефекты и оптимизировать производительность разрабатываемых систем.
- Полевая прочность и надежность эксплуатации: Осциллограф R&S RTH1002 обладает степенью защиты IP51, что подтверждает его высокую устойчивость к воздействию пыли и вертикально падающих капель воды. Эта конструктивная особенность делает прибор идеальным решением для проведения тестирований и измерений вне стен специализированных лабораторий – непосредственно на производственных площадках, в полевых условиях, а также в средах с повышенной влажностью или запыленностью. Способность выдерживать суровые условия эксплуатации гарантирует бесперебойную работу и долговечность инвестиций в оборудование.
- Высокоточная система цифрового триггера: Одной из ключевых характеристик, обеспечивающих R&S RTH1002 превосходство, является усовершенствованная цифровая система триггера. Она позволяет с высокой степенью точности захватывать и выделять даже самые сложные и высокочастотные события в сигнале. Возможность тонкой настройки параметров триггера дает инженерам контроль над процессом измерений, позволяя изолировать интересующие аномалии и проводить их детальный анализ, что существенно сокращает время на диагностику и отладку.
- Комплексные и универсальные измерения: Интегрированные в R&S RTH1002 37 автоматических измерительных функций значительно расширяют его функциональные возможности. Эти функции охватывают широкий спектр параметров, включая, но не ограничиваясь, измерениями напряжения, частоты, периода, времени нарастания/спада, коэффициентов модуляции и многих других, в том числе специфических для радиочастотного анализа. Автоматизация этих измерений не только повышает их точность, но и значительно ускоряет процесс анализа, минимизируя вероятность человеческих ошибок и повышая общую эффективность работы специалиста.
- Быстрота и интуитивность настройки через сенсорный дисплей: Оснащение R&S RTH1002 ярким и отзывчивым 7-дюймовым сенсорным экраном упрощает взаимодействие с прибором. Интуитивно понятный пользовательский интерфейс позволяет оперативно настраивать параметры измерений, масштабировать осциллограммы, перемещаться по меню и активировать необходимые функции при помощи простых касаний. Это существенно сокращает время, необходимое для подготовки к исследованиям, и позволяет сосредоточиться непосредственно на анализе данных, повышая продуктивность работы инженера.
Технические характеристики R&S RTH1002
| Наименование характеристики | Описание |
|---|---|
| Количество каналов | 2 осциллографа, 1 мультиметр |
| Полоса пропускания | 60 МГц (опционально до 500 МГц) |
| Частота дискретизации | 5 ГВыб/с (1 канал), 2.5 ГВыб/с (2 канала) |
| Глубина памяти | 500 кВыб (1 канал), 250 кВыб (2 канала) |
| Разрешение АЦП | 10 бит |
| Вертикальное разрешение | 9 бит |
| Скорость захвата | До 50 000 осциллограмм/с |
| Входная чувствительность | 2 мВ/дел до 100 В/дел |
| Максимальное входное напряжение | CAT IV 600 В, CAT III 1000 В (с пробником) |
| Мультиметр | 10 000 отсчётов |
| Экран | 7" LC TFT, 800×480 |
| Интерфейсы | USB, LAN, опционально Wi-Fi |
| Габариты | 201 × 293 × 74 мм |
| Вес | 2.4 кг (с батареей) |
Установленные опции R&S RTH1002
|
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
№63957-16 до 18.05.2026 г. |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
2 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
|
Полоса пропускания, МГц
|
500 |
|
Разрядность (АЦП), бит
|
10 |
|
Тип осциллографа
|
Цифровой |
|
Дисплей
|
TFT емкостной сенсорный, диагональ 17,8 см, разрешение 800х480 |
|
Объем памяти
|
500 Кб |
|
Сопротивление входа
|
1 МОм |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN |
|
Интерфейс с опциями
|
Wi-Fi |
|
Вес, кг
|
2.4 |
|
Страна производства
|
Германия |
|
Гарантия (лет)
|
1 |
