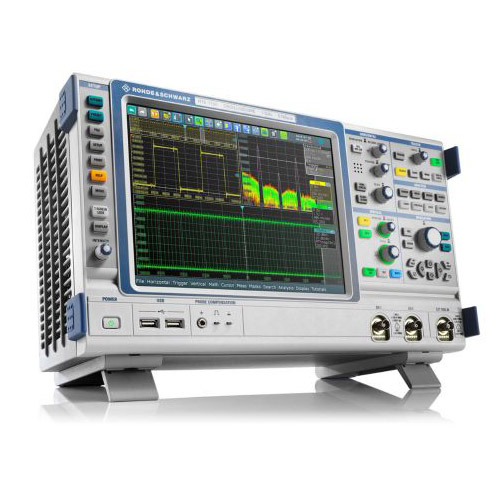

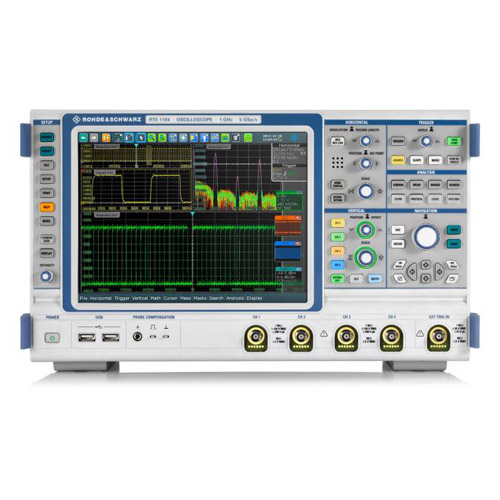

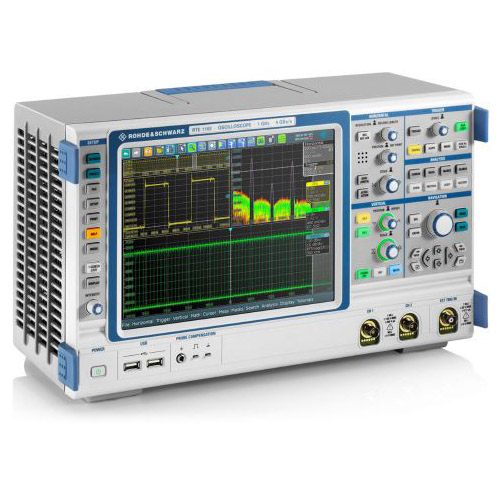

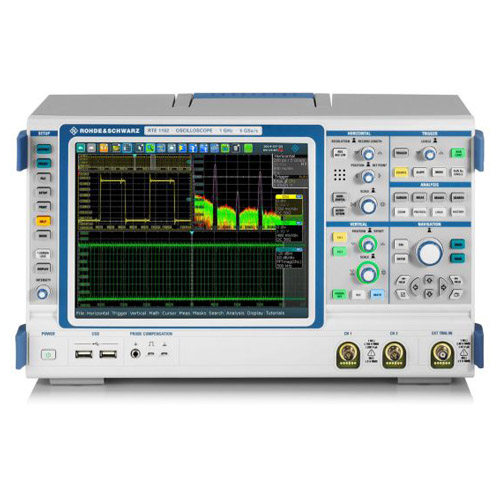

R&S RTE1024 Осциллограф цифровой с опцией B208, 4 канала, полоса пропускания 2 ГГц

R&S RTE1024 + B208: Разблокируйте 2 ГГц Мощи для исключительного анализа сигналов

В современном мире высокоскоростных технологий, где производительность систем измеряется гигагерцами и пикосекундами, цифровой осциллограф R&S RTE1024, оснащенный опцией B208, становится ключевым инструментом для передовых разработок и исследований. RTE1024 от Rohde & Schwarz — признанного мирового лидера в области контрольно-измерительного оборудования — предлагает беспрецедентную полосу пропускания 2 ГГц и выдающиеся возможности анализа, удовлетворяя самые строгие требования инженеров и ученых. R&S RTE1024 + B208 — это не просто осциллограф; это мощная аналитическая платформа, обеспечивающая глубокое понимание сложных сигналов.

R&S RTE1024 с установленной опцией B208 разработан для обеспечения непревзойденной производительности, позволяя выявлять даже самые трудноуловимые аномалии и проводить комплексный анализ высокоскоростных интерфейсов, радиочастотных (РЧ) устройств и телекоммуникационных систем.

Преимущества R&S RTE1024 + B208

Комплектация R&S RTE1024 с опцией B208 обеспечивает ряд выдающихся преимуществ, которые ставят этот осциллограф в авангард современных измерительных решений:

• Расширенная полоса пропускания 2 ГГц: Опция B208 разблокирует полную полосу пропускания в 2 гигагерца, что критически важно для работы с ультравысокоскоростными цифровыми интерфейсами, высокочастотными аналоговыми сигналами и РЧ-устройствами. Это позволяет с исключительной точностью захватывать и анализировать быстрые переходные процессы, импульсы с малым временем нарастания, а также высокочастотные гармоники и модуляции, обеспечивая полную достоверность измерений.
• Четыре независимых аналоговых канала: Наличие четырех каналов позволяет одновременно наблюдать, сравнивать и анализировать до четырех различных сигналов в реальном времени. Это значительно упрощает отладку многоканальных систем, исследование взаимосвязей между компонентами и анализ сложных логических последовательностей.
• Чрезвычайно высокая частота дискретизации: До 5 гигавыборок в секунду (Гвыб/с) на канал (и до 10 Гвыб/с в режиме интерливинга) обеспечивает беспрецедентно детальное и точное воспроизведение сигнала, позволяя захватывать даже самые быстрые импульсы, аномалии и редкие события, что незаменимо для анализа сигналов с высокой частотой и малым временем жизни.
• Глубокая память: RTE1024 оснащен уникально глубокой памятью, способной захватывать до 200 миллионов точек (Мвыб) на канал. Это позволяет регистрировать длительные последовательности сигналов с максимальной частотой дискретизации, сохраняя при этом мельчайшие детали, что критически важно для выявления трудноуловимых и апериодических событий, а также для анализа сигналов с низкочастотными модуляциями, наложенными на высокочастотные потоки.
• Яркий 10,1-дюймовый сенсорный дисплей: Интуитивно понятный сенсорный экран с мультитач-управлением обеспечивает исключительную наглядность и удобство работы. Высокое разрешение и яркость дисплея гарантируют четкое отображение сигналов, облегчая даже самый сложный анализ.
• Усовершенствованная система запуска и сбора данных: R&S RTE1024 предлагает широкий спектр аппаратных триггеров (запусков), включая по редким событиям, импульсам, протоколам и логическим состояниям. Это значительно упрощает изоляцию и анализ специфических аномалий, позволяя быстро выявлять и устранять проблемы, что особенно важно при работе с редкими сбоями в высокоскоростных системах.
• Высокая скорость обработки сигналов (High Waveform Update Rate): Благодаря передовым аппаратным решениям, осциллограф обеспечивает чрезвычайно высокую скорость обновления осциллограмм (более 1 млн. осциллограмм в секунду), что позволяет оперативно выявлять даже редкие и кратковременные события, которые могут быть пропущены другими приборами.
• Широкий набор встроенных функций анализа: RTE1024 поставляется с полным спектром встроенных функций, включая автоматические измерения (более 90 различных параметров, таких как пиковое значение, среднеквадратичное значение, частота, время нарастания/спада), математические операции (сложение, вычитание, умножение, деление, быстрое преобразование Фурье (БПФ), фильтрация), гистограммы, статистический анализ и анализ джиттера.
• Модульная расширяемость: Возможность расширения функционала путем добавления опций, таких как логический анализатор (R&S RTO-B1), генератор сигналов произвольной формы (R&S RTO-B6), а также пакеты для декодирования и анализа широкого спектра последовательных протоколов (I²C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface), UART (Universal Asynchronous Receiver-Transmitter), CAN (Controller Area Network), LIN (Local Interconnect Network), Ethernet (IEEE 802.3), USB (Universal Serial Bus), MIPI (Mobile Industry Processor Interface), PCIe (Peripheral Component Interconnect Express) и др.). Это превращает R&S RTE1024 + B208 в универсальную измерительную платформу.
• Гибкие интерфейсы подключения: Наличие разнообразных интерфейсов, включая USB (Universal Serial Bus), LAN (локальная вычислительная сеть) и GPIB (General Purpose Interface Bus) опционально, обеспечивает гибкость в подключении к внешним устройствам, удаленному управлению и интеграции в автоматизированные измерительные комплексы.

Комплектация R&S RTE1024

Приобретая R&S RTE1024 + B208, вы получаете полный комплект для немедленного начала работы и эффективного использования:

• Цифровой осциллограф R&S RTE1024: Базовый блок с четырьмя аналоговыми каналами.
• Опция B208: Аппаратное или программное расширение, активирующее полосу пропускания 2 ГГц.
• Четыре пассивных пробника: Высококачественные пробники, оптимизированные для работы с осциллографом, обеспечивающие точное и надежное подключение к измеряемым цепям на высоких частотах.
• Кабель питания: Для подключения прибора к сети переменного тока.
• Руководство по быстрому старту и полная документация (обычно в электронном виде): Для быстрого освоения и эффективного использования всех функций осциллографа.
• Сертификат калибровки (при необходимости): Документ, подтверждающий соответствие прибора заявленным метрологическим характеристикам и международным стандартам.
• Программное обеспечение (ПО) для ПК: Для удаленного управления, детального анализа данных, создания отчетов и автоматизации измерений.

Применение R&S RTE1024

Осциллограф R&S RTE1024 + B208 является незаменимым инструментом, который находит широкое применение в самых требовательных и передовых областях:

• Разработка и отладка высокоскоростных цифровых интерфейсов: RTE1024 идеально подходит для анализа целостности сигнала, измерения джиттера, проверки временных диаграмм на высокоскоростных последовательных шинах (например, USB 3.0/3.1, Ethernet 1/10/25/40/100G, PCIe Gen 1/2/3/4, DisplayPort, HDMI, DDR-память), где требуется высочайшая полоса пропускания для захвата быстрых переходов и анализа мельчайших искажений.
• Радиочастотные (РЧ) и микроволновые измерения: RTE1024 применяется для анализа РЧ-сигналов, измерения параметров модуляций (включая сложные цифровые модуляции, такие как QAM), исследования характеристик усилителей мощности, фильтров, смесителей и антенн в беспроводных системах связи (5G, LTE Advanced, Wi-Fi 802.11ac/ax, Bluetooth).
• Телекоммуникации: Используется для диагностики и отладки оборудования базовых станций, анализа сигналов в оптических линиях связи (с соответствующими пробниками), проверки целостности данных и измерения различных параметров связи.
• Силовая электроника: RTE1024 применяется для анализа импульсных источников питания, инверторов, преобразователей частоты, измерения потерь переключения (например, на SiC и GaN транзисторах) и эффективности, а также диагностики проблем электромагнитной совместимости (ЭМС) и электромагнитных помех (ЭМП).
• Автомобильная электроника: Позволяет проводить углубленный анализ высокоскоростных автомобильных шин данных (например, Automotive Ethernet, FlexRay), тестировать датчики, электронные блоки управления (ЭБУ) и системы активной безопасности.
• Научные исследования и образование: Благодаря своим передовым возможностям, высокой точности и гибкости, RTE1024 отлично подходит для использования в университетских лабораториях, научно-исследовательских центрах для обучения студентов и проведения экспериментов в области электроники, физики, телекоммуникаций и смежных дисциплин.
• Производственный контроль качества: Используется для точного тестирования и характеризации электронных компонентов и готовых изделий на производственных линиях, обеспечивая их соответствие строгим техническим стандартам и допущениям.
• Аэрокосмическая и оборонная промышленность: Применяется для тестирования критически важных электронных систем, где требуется высочайшая точность, надежность и соответствие стандартам.

Основные характеристики R&S RTE1024

• Количество каналов: 4 аналоговых канала, что позволяет одновременно анализировать несколько сигналов и их взаимосвязь.
• Полоса пропускания: 200 МГц, обеспечивая точный анализ сигналов в широком диапазоне частот.
• Частота дискретизации: до 5 ГВыб/с на каждый канал, что позволяет детально исследовать быстрые переходные процессы и высокочастотные компоненты сигналов.
• Дисплей: 26,4 см (10,4 дюйма) ёмкостный сенсорный ЖК-монитор с высоким разрешением, обеспечивающий чёткое и детальное отображение сигналов и интуитивно понятный интерфейс для удобного управления прибором.

Установленные опции R&S RTE1024
