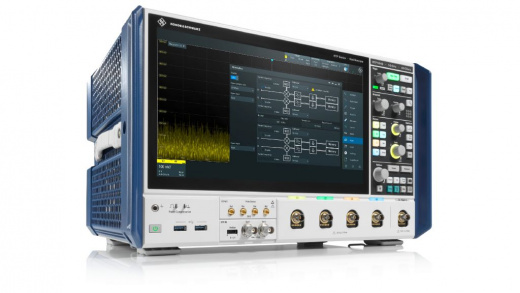

Осциллограф R&S®RTP от Rohde & Schwarz — высокопроизводительный прибор для точных измерений. Имеет максимальную глубину памяти до 3 млрд точек/канал, высокую скорость сбора данных, встроенный дифференциальный источник импульсов на 16 ГГц. Идеален для широкополосных RF-приложений, поддерживает де-эмбеддинг и триггер на скоростях до 16 Гбит/с. Расширяемая платформа для профессионалов.

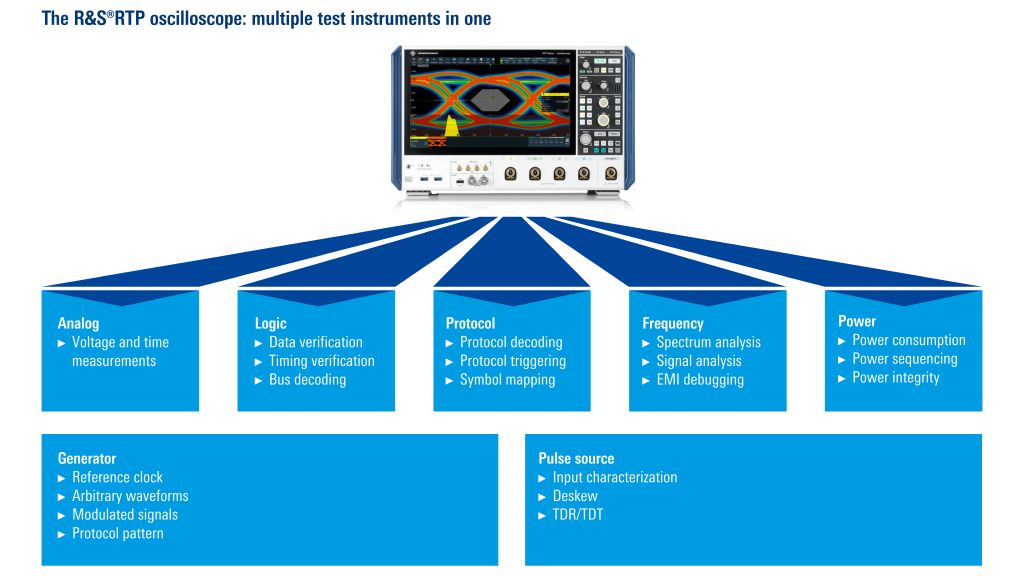

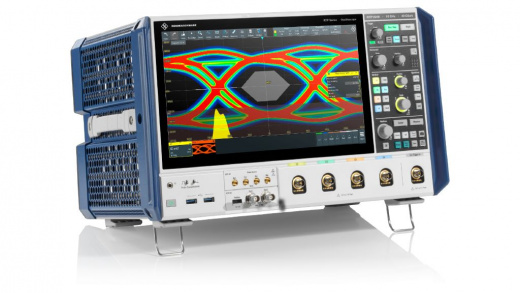

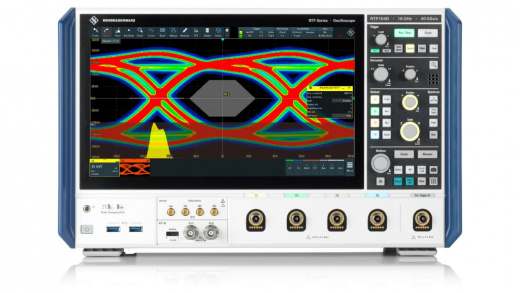

Осциллограф R&S@RTP от Rohde & Schwarz — это высокопроизводительный измерительный прибор, предназначенный для точных измерений сигналов с непревзойденной скоростью и целостностью сигналов. Этот осциллограф сочетает в себе функциональные возможности нескольких приборов, объединенных в одном устройстве с единообразным интерфейсом, что делает его удобным для ежедневной работы в лабораторных условиях.
Осциллограф R&S серии RTP обладает максимальной глубиной памяти до 3 млрд точек на канал, что позволяет проводить более детальные анализы сигналов. Он также оснащен встроенными компонентами для высокоточных измерений: дифференциальный источник импульсов 16 ГГц, что делает его идеальным для широкополосных RF-приложений.
Прибор поддерживает высокую скорость сбора данных и обеспечивает высококачественную целостность сигналов, что особенно важно для точных измерений на высоких скоростях. В осциллографе используется кристалл с термостатированным кварцевым генератором (OCXO) в качестве эталона, что обеспечивает низкий внутренний джиттер и высокую точность измерений без необходимости длительной коррекции во время постобработки.

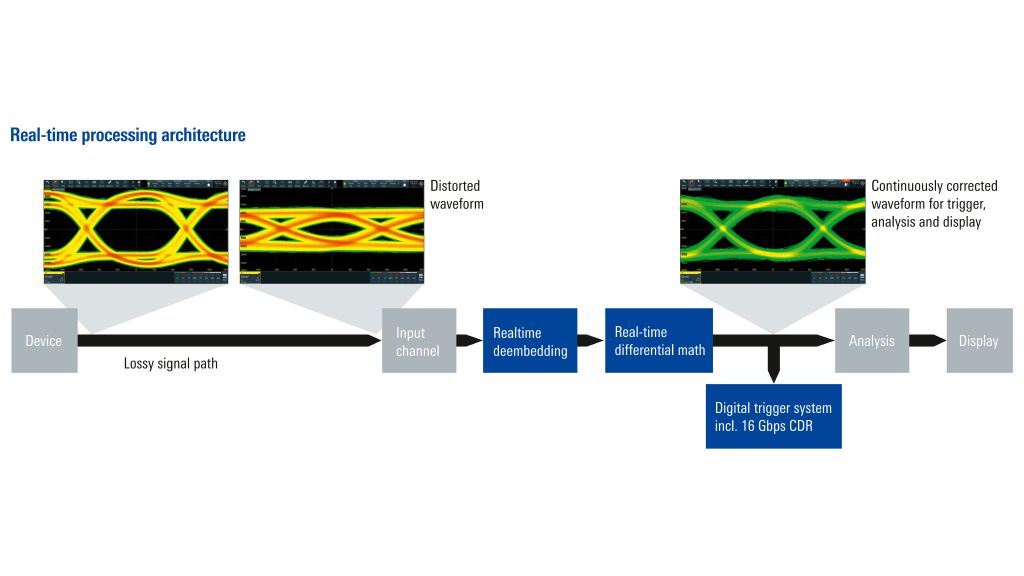

R&S@RTP также поддерживает реальное время де-эмбеддинга и триггер на исправленных сигналах, что делает его уникальным инструментом для характеристики пути сигнала и триггера на скоростях до 16 Гбит/с.
R&S@RTP - является перспективной платформой, которая может расширяться по мере роста требований, что делает его отличным выбором для профессионалов, работающих в области радиоэлектроники и других высокотехнологичных сферах.
Спецификация R&S@RTP
| Система вертикального отклонения | ||
|---|---|---|
| аналоговые каналы; | 4 | |
| Цифровые каналы (опция) | 16 | |
| Полоса пропускания (-3 дБ) |
R&S®RTP044B; R&S®RTP064B; R&S®RTP084B; R&S®RTP134B; R&S®RTP164B |
4 ГГц 6 ГГц 8 ГГц 13 ГГц (2 канала в режиме с чередованием) 16 ГГц (2 канала в режиме с чередованием) |
| Входной импеданс | 50 Ом | |
| Входная чувствительность | При максимальной полосе пропускания во всех диапазонах | 50 Ом: от 2 мВ/дел до 1 В/дел |
| Система сбора данных | ||
| Частота дискретизации (в реальном масштабе времени) | R&S®RTP044B/064B/084B/134B/164B |
40 млрд отсчетов/с (2 канала в режиме с чередованием) 20 млрд отсчетов/с на каждом канале |
| Память для собранных данных | Стандартная конфигурация |
100 млн точек на 4 канала 400 млн точек на 1 канал |
| Макс. модернизация (опция R&S®RTP-B130) |
3 млрд точек на 4 канала 3 млрд точек на 2 канала или 1 канал |
|
| Макс. скорость сбора данных |
Непрерывный сбор и отображение данных, 2 канала 20 млрд отсчетов/с, 1 тыс точек, точечный режим |
> 750000 сигналов/с |
| Обработка в реальном времени | Дифференциальные вычисления сигналов | В режиме реального времени возможен расчет дифференциальных и синфазных сигналов от двух входных каналов; возможно использование в качестве источника сигнала запуска |
| Исключение цепей (опция) | Исключение цепей с учетом характеристик сигнального тракта в реальном масштабе времени на основе S-параметров | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | от 20 пс/дел до 10000 с/дел | |
| Погрешность (на момент поставки/калибровки) | OCXO-генератор в качестве стандарта, на момент поставки/калибровки | ±0,01 чнм |
| Во время межкалибровочного интервала | ±0,1 чнм | |
| Система запуска | ||
| Стандартные типы запуска | Все типы запуска при полной полосе пропускания; на основе исключения цепей в реальном масштабе времени (опция) | по фронту, по импульсу, по длительности, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по ТВ/видео, по сигналу последовательной шины (опция), высокоскоростной запуск по последовательному шаблону с CDR 16 Гбит/с (опция) |
| Зональный запуск (опция) |
Логическое объединение до 8 многоугольников; пересечение или не пересечение источником: измерительные каналы, спектр, математические функции |
|
| Чувствительность запуска | Задание гистерезиса системы запуска |
Автоматическая или ручная настройка от 0 до 5 дел |
| Общие данные | ||

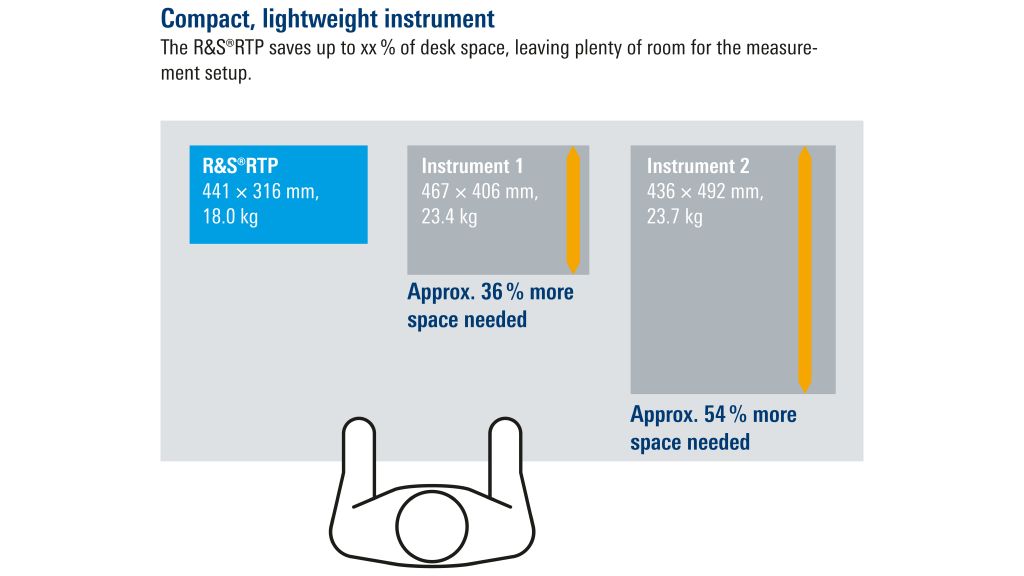

| Габариты | Ш × В × Г | 441 мм × 285 мм × 316 мм |
| Масса | 18 кг | |
| Дисплей |
13,3-дюймовый цветной TFT-дисплей с емкостным сенсорным экраном, 1920 × 1080 пикселей (Full HD) |
|

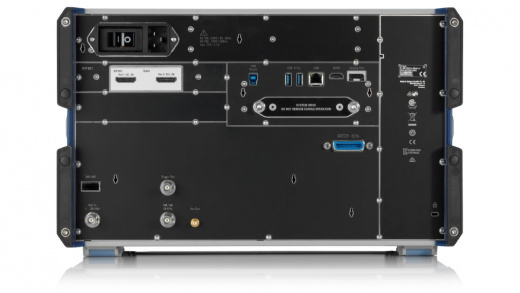

| Интерфейсы | LAN 1 Гбит/с, тип A: 4 × USB 3.1, тип B: 1 × USB 3.1, GPIB (стандарт), HDMI™ 2.0 и DP++ 1.3 для внешнего монитора, внешний запуск с интерфейсом активного пробника, выход сигнала запуска, вход опорного сигнала: от 1 МГц до 20 МГц, выход опорного сигнала: 10 МГц, 2 слота для опций с лицевой стороны, 2 слота для опций с обратной стороны для модернизации с помощью различных аппаратных опций (осциллограф смешанных сигналов (16 каналов, 400 МГц), R&S®RT-ZVC (4+4 прецизионные каналы напряжения и тока), 2-канальный генератор сигналов произвольной формы 100 МГц, дифференциальный импульсный источник 16 ГГц) | |
| Операционная система | Windows | |
|
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
|
Цифровые каналы
|
16 |
|
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
40 |
|
Тип осциллографа
|
Цифровой |
|
Дисплей
|
13,3" сенсорный экран, 1920x1080 пикселей (Full HD) |
|
Глубина памяти
|
3 млрд точек/с |
|
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, HDMI, DisplayPort, GPIB |
|
Размер (ВхШхГ), см
|
28,5 × 44,1 × 31,6 |
|
Вес, кг
|
18 |
|
Страна производства
|
Германия |
