Модуль усиления R&S RT-ZM60 (6 ГГц) предназначен для анализа целостности сигналов в высокоскоростных шинах. Обладает низким уровнем шума, поддерживает горячую замену наконечников и активную компенсацию.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

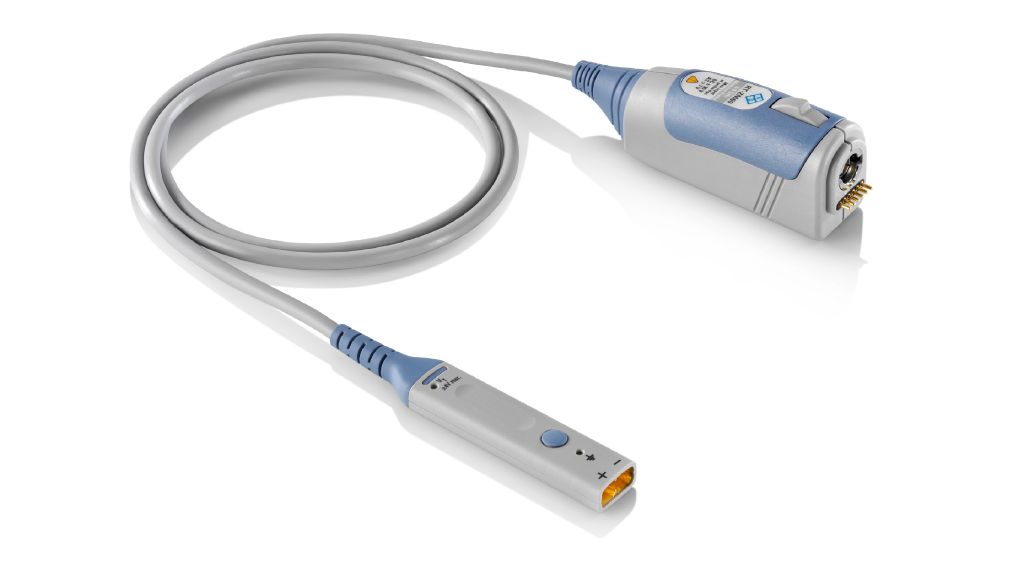

R&S RT-ZM60 Модуль усиления пробников, 6 ГГц
Модуль усиления R&S RT-ZM60 с полосой пропускания 6 ГГц — это профессиональное решение для задач анализа целостности сигналов (SI) и проверки соответствия стандартам высокоскоростных последовательных шин. Усилитель обеспечивает необходимую точность для работы с перспективными протоколами, такими как PCIe Gen 4/5, USB4 и DDR5. Его конструкция минимизирует потери и искажения на всём протяжении тракта передачи сигнала. Данный модуль является центральным элементом модульной системы, к которому подключаются специализированные наконечники для сложных точек доступа. Технология активной компенсации параметров кабеля и входа поддерживает стабильность характеристик во всей полосе частот.

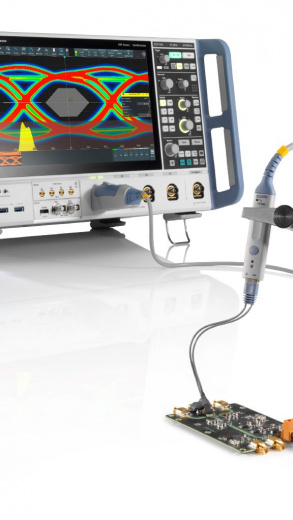

Модуль позволяет проводить не только временные, но и частотные измерения, включая анализ спектра и импеданса, при интеграции с осциллографами Rohde&Schwarz. Устройство отличается исключительно низким уровнем собственного шума и джиттера, что критично для измерений малых сигналов и временных метрик. Возможность горячей замены наконечников повышает оперативность работы. Модуль востребован в исследовательских центрах и на производстве сложной электронной аппаратуры.
Технические характеристики R&S RT-ZM60
| Характеристика | Значение |
|---|---|
| Полоса пропускания | 6 ГГц |
| Коэффициент ослабления | 10:1 / 2:1 |
| Входное сопротивление | 400 кОм; 200 кОм |
| Компенсация смещения | ± 16 В |
| Синфазное напряжение (макс.) | ± 7 В (до 100 кГц) |
| Скорость нарастания | < 75 пс |
| Модуль Probe AMP/TIP | Модуль зондирующего усилителя. Полоса пропускания в реальном времени >6 ГГц |
Доступные опции R&S RT-ZM60
| Опция и номер заказа | Описание |
|---|---|
|

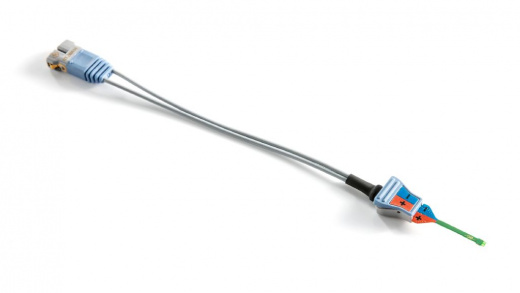

R&S®RT-ZMA10 1419.4301.02 |
Кабель для пайки наконечника продника для модульной системы пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM |
|
R&S®RT-ZMA10-6 1801.4349.02 |
Комплект 6-кратного кабеля для припаивания наконечника пробника для модульной системы пробников R&S®RT-ZM >16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM |
|

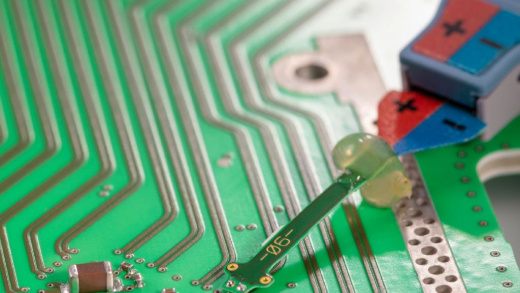

R&S®RT-ZMA11 1419.4318.02 |
Припаиваемый наконечник пробника с расширенным температурным диапазоном для модульной системы пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM |
|
R&S®RT-ZMA12 1419.4324.02 |
Модуль наконечника пробника с квадратным штифтом для модульной системы пробников R&S®RT-ZM > 6 ГГц, < 75 пс, модуль наконечника пробника, P/N/DM/CM |
|

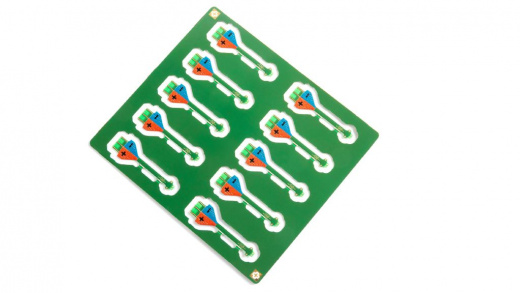

R&S®RT-ZMA14 1338.1010.02 |
Модуль припаиваемого наконечника Flex Connect для модульной системы пробников R&S®RT-ZM >16 ГГц, <28 пс, модуль наконечника пробника, P/N/DM/CM, вкл. 10 припаиваемых наконечников Flex Connect (FlexPCB) |
|
R&S®RT-ZMA15 1419.4224.02 |
Модуль наконечника пробника с быстрым соединением для модульной системы пробников R&S®RT-ZM > 12 ГГц, < 37 пс, модуль наконечника пробника, P/N/DM/CM |
|
R&S®RT-ZMA30 1419.4353.02 |
Обзорный модуль для модульной системы пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, DM |
|
R&S®RT-ZMA40 1419.4201.02 |
SMA модуль для модульной системы пробников R&S®RT-ZM > 16 ГГц, < 28 пс, модуль наконечника пробника, P/N/DM/CM |
|
R&S®RT-ZMA50 1419.4218.02 |
Температурный комплект для модульной системы пробников R&S®RT-ZM > 12 ГГц, < 37 пс, модуль наконечника пробника, P/N/DM/CM |
|

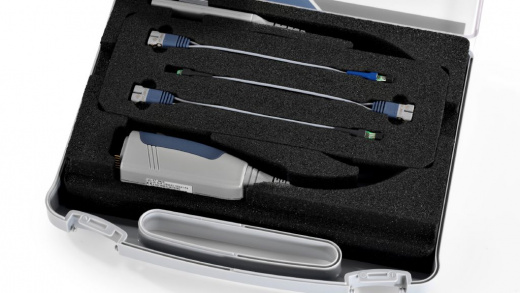

R&S®RT-ZMA1 1419.3911.02 |
Кейс для хранения до 6 кабелей наконечников R&S®RT-ZMA1x |
|
R&S®RT-ZA9 1417.0909.02 |
Адаптер N(m) для пробников R&S®RT-Zx Для подключения пробников R&S®RT-Zx к анализаторам спектра и цепей с разъемами N(f); разъем USB для питания и связи |
|
R&S®RT-ZF30 1333.2099.02 |
Приспособление для тестирования пробников Деэмбеддинг вашего пробника с функцией Proven Probe (требуется R&S RTP-K121) |
|
R&S®RT-ZAP 1326.3641.02 |
3D позиционер пробников 3D позиционер с центральной ручкой натяжения для легкого зажима и позиционирования пробников (ширина пролета: 200 мм, диапазон зажима: 15 мм) |
