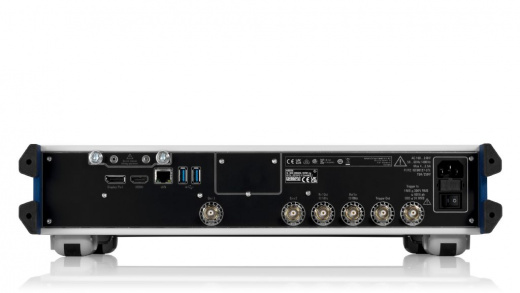

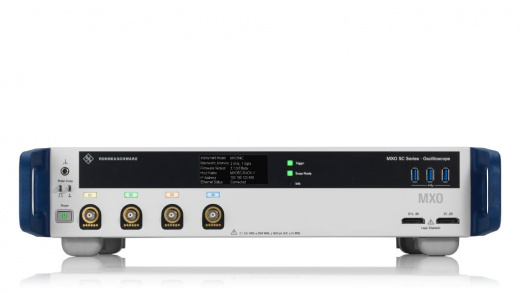

R&S MXO5C-43 Осциллограф цифровой запоминающий

Возможны дополнительные опции

Осциллограф R&S MXO5C-43 с 4 каналами и полосой пропускания 350 МГц. Оснащен дисплеем 2,9", 12-битным АЦП (18 бит в режиме HD) и скоростью обновления более 4,5 млн осциллограмм/сек. Идеален для разработки, тестирования и диагностики электроники.

Подробности

Характеристики

Серия

—

MXO 5C

Аналоговые каналы

—

Цифровые каналы

—

Частота дискретизации, ГВыб/с

—

Полоса пропускания, МГц

—

350

Разрядность (АЦП), бит

—

Все характеристики

Все товары бренда Rohde & Schwarz

Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.

Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

Возможны дополнительные опции

Цифровой осциллограф R&S MXO5C-43 с полосой 350 МГц

Цифровой осциллограф R&S MXO5C‑43 — современный измерительный прибор для анализа и визуализации электрических сигналов. Устройство сочетает высокую производительность, точность измерений и эргономичность, позволяя инженерам и техникам оперативно решать задачи диагностики и отладки электронных схем. Продвинутые алгоритмы обработки сигналов и широкая полоса пропускания обеспечивают достоверные результаты даже в условиях высокочастотных помех.

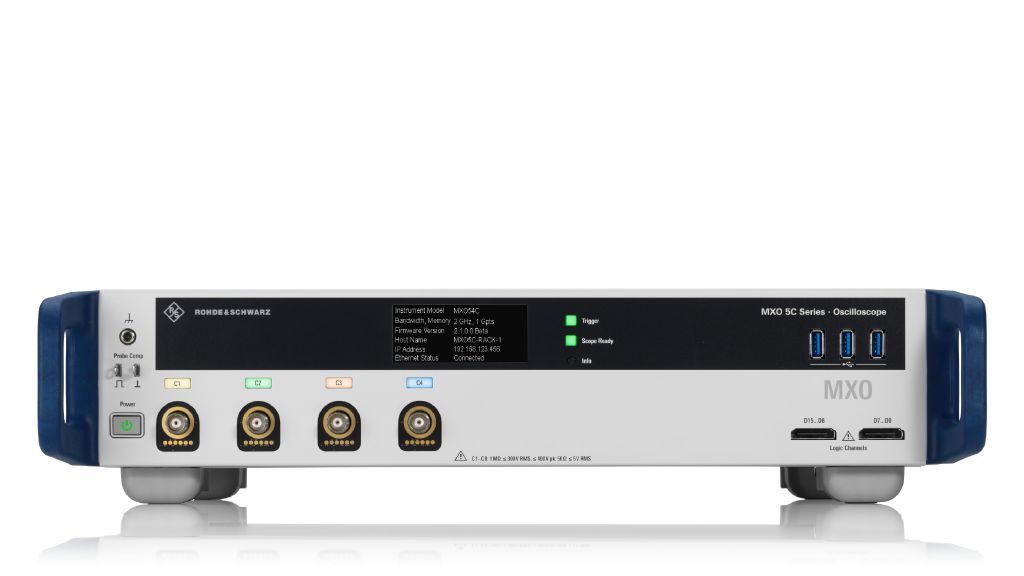

Благодаря компактному форм‑фактору (высота — 2U) осциллограф легко размещается в стандартных стойках или на рабочем столе. Встроенный дисплей E‑ink отображает ключевую информацию (IP‑адрес, статус подключения), упрощая настройку и мониторинг. Управление возможно как локально, так и удалённо через веб‑браузер с виртуальной передней панелью.

Технические характеристики R&S MXO5C-43

Наименование характеристики	Значение
Полоса пропускания	350 МГц
Количество аналоговых каналов	4
Частота дискретизации	5 Гвыб/с
Разрядность АЦП	12 бит
Разрешение по вертикали	до 18 бит в режиме HD
Скорость сбора данных	до 4,5 млн осц/с
Размер дисплея	2,9" e-ink (296 x 128 пикселей)
Интерфейсы	LAN, USB, HDMI

Области применения R&S MXO5C-43

Разработка силовой электроники: Точные измерения формы сигналов в импульсных источниках питания, анализ КПД и пульсаций с помощью 12-битного АЦП.
Отладка цифровых систем: Синхронный захват и декодирование последовательных шин (I2C, SPI, UART, CAN, LIN) на нескольких каналах.
Исследование датчиков и сенсоров: Выявление низкоуровневых сигналов и шумов благодаря высокой чувствительности и низкому уровню собственных шумов.
Образовательный процесс: Современный инструмент для вузов и учебных центров благодаря интуитивному управлению и мощным функциям анализа.

Ключевые особенности и функции R&S MXO5C-43

Высокая скорость обновления. Более 4,5 млн осциллограмм в секунду для мгновенного отображения изменений сигнала.
Глубокая память. Стандартные 500 Мточек на канал позволяют захватывать длительные фрагменты сигнала без потерь.
18‑битное разрешение. Режим HD обеспечивает повышенную точность вертикальных измерений.
Многофункциональный триггер. Поддержка зонного триггера (аналоговый, спектральный, математический) для точного захвата сложных событий.
Анализ спектра. Скорость сбора спектра — до 50 000 БПФ/с, возможность одновременного отображения до 4 спектров.

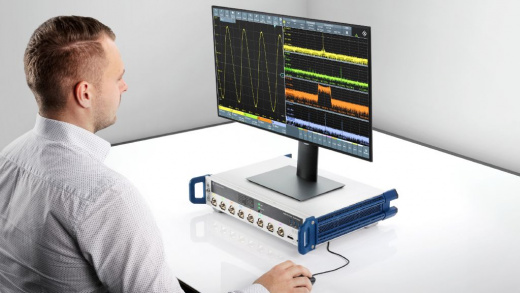

Удаленное управление. Веб‑интерфейс и виртуальная панель позволяют контролировать прибор через локальную сеть.
Логический анализатор (MSO). 16 цифровых каналов с полосой 400 МГц и частотой дискретизации 5 Гвыб/с на канал.

Дополнительные опции R&S MXO5C-43

Опция и номер заказа	Описание
Аппаратные опции
R&S®MXO5C-B405 1802.3081.02	Обновление полосы пропускания до 500 МГц для 4-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B410 1802.3046.02	Обновление полосы пропускания до 1 ГГц для 4-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B420 1802.3069.02	Обновление полосы пропускания до 2 ГГц для 4-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B802 1802.3117.02	Обновление полосы пропускания до 200 МГц для 8-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B803 1802.3100.02	Обновление полосы пропускания до 350 МГц для 8-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B805 1802.3098.02	Обновление полосы пропускания до 500 МГц для 8-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B810 1802.3052.02	Обновление полосы пропускания до 1 ГГц для 8-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B820 1802.3075.02	Обновление полосы пропускания до 2 ГГц для 8-канальных осциллографов серии R&S®MXO 5C
R&S®MXO5C-B6 1802.3030.02	Генератор произвольных сигналов, 100 МГц, 2 аналоговых канала
R&S®MXO5C-B1 1802.3023.02	Опция смешанных сигналов для серии R&S®MXO 5C с 16 цифровыми каналами
R&S®MXO5C-B19 1803.1460.02	Дополнительная SSD для замены в осциллографе серии R&S®MXO 5C
R&S®MXO5C-B110 1803.1382.02	Обновление памяти до 1 Гпт для осциллографов серии R&S®MXO 5C
Программные опции
R&S®MXO5C-K12 1801.8638.02	Базовый анализ джиттера
R&S®MXO5C-K136 1801.8644.02	Анализ глазковой диаграммы Включает программный CDR с поддержкой скорости передачи данных до 5 Гбит/с
R&S®MXO5C-K31 1802.3130.02	Анализ мощности Включает измерения гармоник, качества, эффективности, потерь при переключении, области безопасной работы и времени включения/выключения
R&S®MXO5C-K36 1802.3146.02	Анализ АЧХ (требуется R&S®MXO5C-B6 в качестве источника)
R&S®MXO5C-K500 1803.1401.02	Анализ шины: измерения и функции анализа шины
R&S®MXO5C-K510 1803.1418.02	Пакет триггера и декодирования для низкоскоростных последовательных протоколов: I2C, SPI, UART, RS-232/422/485, Quad-SPI, пользовательский NRZ, пользовательский Manchester
R&S®MXO5C-K520 1803.1424.02	Пакет триггера и декодирования для автомобильных последовательных протоколов: CAN, CAN-FD, CAN-XL, LIN, SENT
R&S®MXO5C-K530 1803.1430.02	Пакет триггера и декодирования для аэрокосмических протоколов: ARINC429, MIL-1553, SpaceWire
R&S®MXO5C-K550 1803.1447.02	Пакет триггера и декодирования для низкоскоростных последовательных протоколов MIPI: SPMI, RFFE и I3C
R&S®MXO5C-K560 1803.1453.02	Пакет триггера и декодирования для автомобильного Ethernet: 10BASE-T1S, 100BASE-T1, 1000BASE-T1
R&S®MXO5C-K570 1801.9034.02	Пакет триггера и декодирования для USB 1.1 Low/Full Speed, USB 2.0 High Speed
R&S®SPLUS 1804.8800.02	Базовое программное обеспечение R&S®ScopeSuite+ Базовое ПО, необходимое для запуска ПО для тестирования на соответствие R&S®ScopeSuite+
R&S®SPLUS-K24 1804.8774.02	ПО для тестирования на соответствие стандарту 100BASE-T1 автомобильного Ethernet
R&S®SPLUS-K89 1804.8780.02	ПО для тестирования на соответствие стандарту 10BASE-T1S автомобильного Ethernet
R&S®SPLUS-K99 1804.8945.02	Удаленный API автоматизации для R&S®ScopeSuite+

Основная информация

Серия

MXO 5C

Тип осциллографа

Цифровой

Размер (ВхШхГ), см

10,5х44,5х40,5

Вес, кг

8,7

Страна производства

Германия

Технические характеристики

Аналоговые каналы

Цифровые каналы

Частота дискретизации, ГВыб/с

Полоса пропускания, МГц

350

Разрядность (АЦП), бит

Дисплей

2,9" e-ink дисплей (296 x 128 пикселей)

Сопротивление входа

50 Ом, 1 МОм

Глубина памяти

500 Мточек/канал

Интерфейс

USB, LAN, HDMI

Высота монтажа в стойку

Брошюра R&S MXO5C-43

7 Мб

Спецификация R&S MXO5C-43

1,6 Мб
