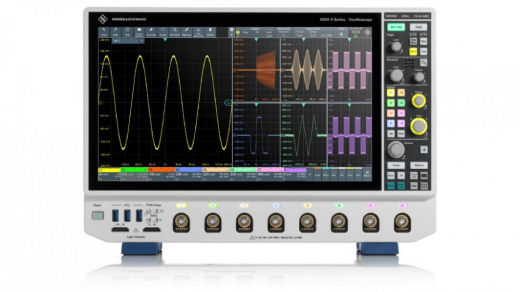

R&S MXO58-1000 Осциллограф цифровой запоминающий, 1 ГГц, 8 каналов

R&S MXO58-1000 Осциллограф цифровой запоминающий, 1 ГГц, 8 каналов

R&S MXO58-1000 — это высокопроизводительный 8-канальный осциллограф серии R&S MXO 5 с полосой пропускания 1 ГГц. Прибор оснащён 12-битным АЦП, частотой дискретизации 5 Гвыб/с и памятью 500 Мточек на канал, обеспечивая исключительную точность и высокое разрешение для анализа сложных многоканальных сигналов. Технология HD-режима позволяет достичь эффективной разрядности до 18 бит, что критически важно при работе с малыми сигналами на фоне шумов.

R&S MXO58-1000 обеспечивает скорость захвата более 4,5 миллионов осциллограмм в секунду, что делает его одним из самых быстрых осциллографов в классе. Это позволяет с высокой вероятностью обнаруживать случайные и редкие события в многоканальных системах, таких как серверные платформы, высокоскоростные цифровые шины и системы радиосвязи. Интуитивный 15,6-дюймовый Full HD сенсорный интерфейс и широкий набор опций — от анализа глазковых диаграмм до трёхфазного анализа — делают осциллограф универсальным инструментом для самых требовательных инженерных задач.

Технические характеристики R&S MXO58-1000

Применение и назначение R&S MXO58-1000

• Тестирование высокоскоростных цифровых систем: Анализ сигналов в серверных платах, системах хранения данных и сетевом оборудовании (PCIe, Ethernet, Fibre Channel).
• Разработка многоканальных радиочастотных систем: Исследование сигналов в фазированных антенных решётках, MIMO-каналах и радарных системах.
• Автомобильные системы с высокоскоростными интерфейсами: Диагностика сетей Automotive Ethernet, а также сигналов камер и радаров для систем автономного вождения.
• Научные исследования: Измерение сверхбыстрых процессов в наноматериалах и полупроводниковых структурах с использованием высокой полосы пропускания.

Ключевые особенности и встроенные функции R&S MXO58-1000

• Восемь каналов с полосой 1 ГГц: Предоставляют исключительные возможности для работы с высокоскоростными сигналами в многоканальных системах, позволяя одновременно анализировать широкий спектр сигналов.
• 12-битное разрешение с HD-режимом: Обеспечивает превосходное соотношение сигнал/шум и позволяет видеть тонкие детали сигнала, что важно для диагностики высокоскоростных линий.
• Скорость захвата >4,5 млн форм/с: Минимизирует вероятность пропуска редких событий даже при работе с 8 каналами на полной полосе.
• Опция расширенного анализа джиттера (R&S MXO5-K12): Позволяет измерять и визуализировать различные параметры джиттера, включая TIE, цикл-к-циклу и N-цикл, для высокоскоростных интерфейсов.
• Глазковый анализ (R&S MXO5-K136): Автоматическое построение глазковых диаграмм для каждого канала с измерением ключевых параметров качества сигнала.
• Глубокая память (500 Мточек/кан.): Обеспечивает запись длительных сигналов с высоким разрешением, что важно для анализа сложных пакетных протоколов и редких событий.
• Протокольный декодер и триггер по протоколам: Поддержка полного набора протоколов (CAN-FD, LIN, SENT, FlexRay, Automotive Ethernet, I2C, SPI, UART, USB 1.1/2.0, 10BASE-T1S, 100BASE-T1, 1000BASE-T1 и др.) для всесторонней отладки.
• Синхронизация нескольких приборов (ScopeSync): Позволяет объединять два осциллографа MXO 5 для создания системы с 16 аналоговыми каналами с общей синхронизацией и малым джиттером.
