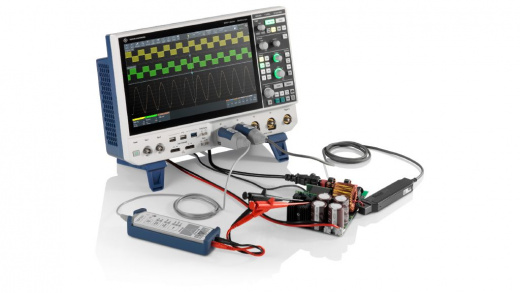

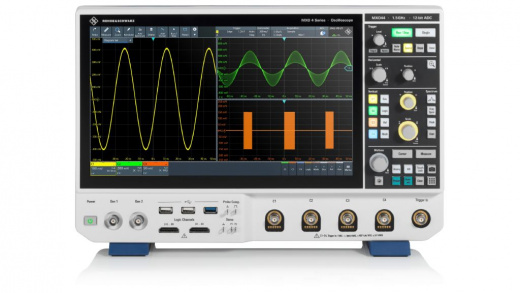

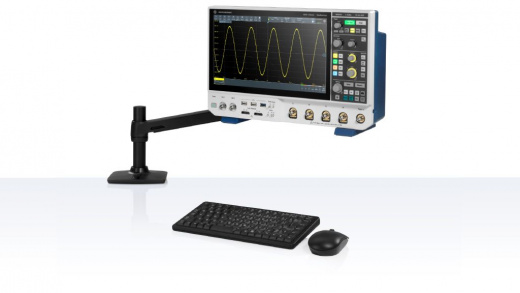

R&S MXO44-2410 Осциллограф цифровой запоминающий

Цифровой запоминающий осциллограф R&S MXO44-2410

Осциллограф R&S MXO44-2410 с полосой пропускания 1 ГГц — это флагманское решение для самых требовательных задач, где критически важна максимальная точность и детализация. Данная модель устанавливает новый стандарт производительности, позволяя инженерам исследовать сигналы с шириной спектра, которая ранее была доступна лишь на значительно более дорогих приборах. Высокая частота дискретизации и 12-битное разрешение обеспечивают бескомпромиссное качество оцифровки.

Прибор демонстрирует непревзойденную скорость отклика и обработки данных, что делает его незаменимым в областях, связанных с разработкой и отладкой высокоскоростных процессоров, интерфейсов передачи данных и сложных радиолокационных систем. Данная модель — это не просто измерительный прибор, а полноценная аналитическая станция, способная заменить несколько устройств благодаря своим встроенным функциям (спектральный анализатор, генератор, протокольный анализатор).

Технические характеристики R&S MXO44-2410

Области применения R&S MXO44-2410

• Разработка радиочастотных устройств: осциллограф подходит для тестирования и отладки компонентов беспроводной связи, антенн и радиопередатчиков благодаря широкой полосе пропускания и высокой точности измерений. Позволяет анализировать качество сигнала и выявлять помехи в реальном времени.
• Контроль качества электроники: применяется на производственных линиях для проверки соответствия параметров электронных устройств стандартам качества.
• Исследования в области телекоммуникаций: используется при разработке и тестировании оборудования для современных систем связи. Глубокая память позволяет анализировать длительные последовательности сигналов и выявлять редкие аномалии.
• Отладка цифровых схем: применяется для анализа работы микроконтроллеров, микросхем памяти и других цифровых устройств.
• Научные исследования: подходит для проведения экспериментов в области физики, электротехники и радиоэлектроники, где требуется высокая точность измерений и возможность детального анализа сигналов с помощью спектрального анализа..

Ключевые особенности R&S MXO44-2410

• Точность измерений. Высокое разрешение обеспечивается 12-битным АЦП. Вертикальное разрешение достигает 18 бит в режиме HD, а чувствительность позволяет работать с сигналами от 500 мкВ/дел при полной полосе пропускания.
• Память и хранение данных. Объём памяти 400 миллионов точек на каждый из четырёх каналов в стандартной комплектации. Опционально доступна расширенная память на 800 миллионов точек в режиме чередования.
• Пользовательский интерфейс. Современный дисплей представлен 13,3-дюймовым ёмкостным сенсорным экраном Full HD, обеспечивающим превосходную визуализацию. Интуитивное управление позволяет освоить основные функции менее чем за 15 минут.
• Функции для глубокого анализа. История сегментов позволяет записывать прерывистые события в длительную память с точной временной привязкой, что незаменимо при анализе последовательностей шинных данных. Сравнение масок в реальном времени автоматически проверяет форму сигнала на соответствие шаблону и регистрирует любые нарушения
• Аналитические возможности. Спектральный анализ поддерживает скорость сбора данных до 45 000 БПФ/с с возможностью работы с 4 одновременными спектрами. Математические функции включают до пяти уравнений с поддержкой основных операций, интегрирования, дифференцирования и других преобразований.
• Дополнительные функции. Триггерная система обладает высокой чувствительностью и минимальным джиттером всего 1 пс. Логический анализатор интегрирован с 16 цифровыми каналами и частотой дискретизации 5 ГГц. Прибор оснащён расширенными интерфейсами, включая USB и HDMI для подключения внешнего монитора.

Дополнительные опции R&S MXO44-2410
