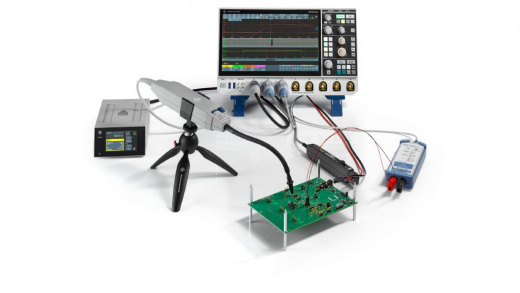

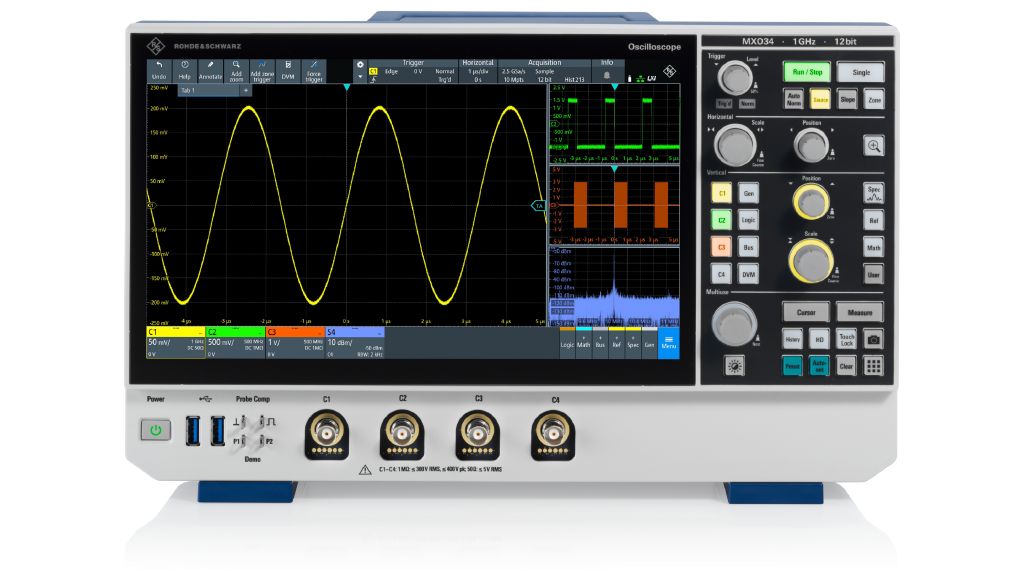

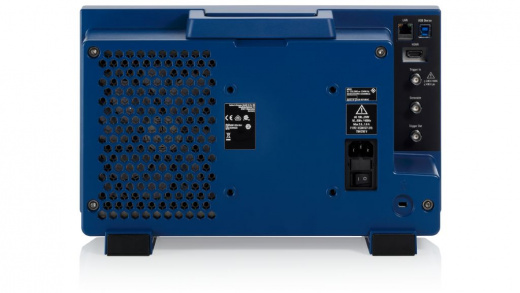

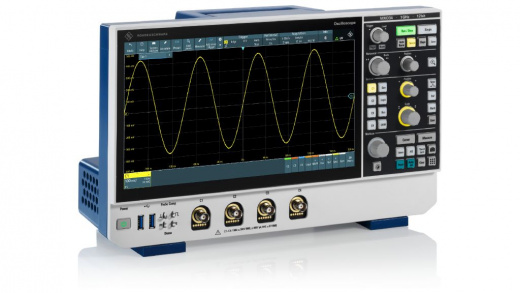

Осциллограф R&S MXO 34 с полосой пропускания 100 МГц, 4 каналами, 12-битным АЦП и частотой дискретизации 5 Гвыб/с. Оснащен цветным дисплеем 11,6", глубокой памятью 500 Мвыб/канал и высокой скоростью обновления сигналов. Идеален для отладки сложных электронных систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Цифровой осциллограф R&S MXO34: точность измерений в современном формате
Базовая модель осциллографа R&S MXO34 представляет собой передовой инструмент для анализа сигналов в широком спектре прикладных задач. Устройство сочетает высокую скорость обновления сигналов на экране с глубокой памятью и расширенными функциями измерения, что позволяет инженерам быстро и точно выявлять даже самые редкие и сложные аномалии в сигналах. Осциллограф работает на базе интуитивно понятной операционной системы, которая обеспечивает быстрый доступ к инструментам анализа и минимизирует время на настройку приборов.
Прибор демонстрирует выдающуюся производительность в отладке цифровых и аналоговых схем, а также в проверке соответствия протоколов стандартам связи. Благодаря низкому уровню собственных шумов и высокой точности измерений, осциллограф является надежным партнером в исследовательских лабораториях и на производственных линиях. Его архитектура построена вокруг мощного процессора, способного в реальном времени обрабатывать огромные массивы данных, что открывает новые возможности для детального анализа сложных сигналов.
Технические характеристики R&S MXO34
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 5 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Разрешение по вертикали | до 18 бит в режиме HD |
| Повторная активация запуска | 21 нс |
| Скорость обновления | до 4,5 млн осц/с |
| Размер дисплея | 11,6" Full HD (1920 x 1080 пикселей) |
| Интерфейсы | LAN, USB, HDMI |
Области применения R&S MXO34
- Разработка и отладка электронных устройств: Быстрое выявление сбоев в цифровых и аналоговых цепях благодаря высокой скорости обновления и расширенным триггерам.
- Анализ целостности сигналов и источников питания: Точные измерения параметров питания и анализ дрожания сигналов с использованием 12-битного АЦП.
- Образование и научные исследования: Надежный и точный инструмент для проведения лабораторных работ и исследований в вузах и НИИ.
- Обслуживание и ремонт: Упрощенный поиск неисправностей в сложном оборудовании за счет интуитивного управления и мощных функций поиска аномалий.
Ключевые особенности и функции R&S MXO34
- Высокая разрешающая способность. 12‑битный АЦП с возможностью повышения до 18 бит в HD‑режиме. Обеспечивает детальную визуализацию сигналов даже в условиях высокого уровня шумов.
- Высокая скорость захвата сигналов. Скорость обновления экрана — до 4 500 000 осциллограмм/с. Позволяет фиксировать редкие события, которые пропускают приборы с меньшей скоростью.
- Глубокая память. Стандартная глубина — 125 Мвыб/канал (опционально расширяется до 500 Мвыб/канал). Поддерживается сегментированная память для эффективного анализа периодических сигналов.
- Многоканальность. 4 аналоговых канала. Опционально — добавление 16 цифровых каналов (режим MSO) для синхронного анализа аналоговых и цифровых сигналов.
- Цифровой триггер. Высокая точность синхронизации: минимальный джиттер < 1 пс. Поддерживаются режимы: по фронту, импульсу, окну, интервалу, скорости нарастания и др.
- Анализ спектра. Аппаратное ускорение — до 50 000 преобразований/с. Возможность наблюдения динамических изменений сигнала в частотной области.
- Декодирование протоколов. Поддержка I²C, SPI, UART, RS‑232/422/485, CAN, LIN, SENT, ARINC‑429, MIL‑STD‑1553, SpaceWire и др. Данные отображаются в виде цветных сигналов и таблиц.
- Гибкая конфигурация. Возможность апгрейда полосы пропускания, памяти и функциональных опций под конкретные задачи пользователя.
Дополнительные опции R&S MXO34
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®MXO3-B242 1335.2221.02 |
Расширение полосы пропускания до 200 МГц для осциллографов R&S®MXO 3 с четырьмя каналами |
|
R&S®MXO3-B243 1335.2244.02 |
Расширение полосы пропускания до 350 МГц для осциллографов R&S®MXO 3 с четырьмя каналами |
|
R&S®MXO3-B245 1335.2267.02 |
Расширение полосы пропускания до 500 МГц для осциллографов R&S®MXO 3 с четырьмя каналами |
|
R&S®MXO3-B2410 1335.2280.02 |
Расширение полосы пропускания до 1 ГГц для осциллографов R&S®MXO 3 с четырьмя каналами |
|
R&S®MXO3-B282 1335.2815.02 |
Расширение полосы пропускания до 200 МГц для осциллографов R&S®MXO 3 с восемью каналами |
|
R&S®MXO3-B283 1335.2821.02 |
Расширение полосы пропускания до 350 МГц для осциллографов R&S®MXO 3 с восемью каналами |
|
R&S®MXO3-B285 1335.2838.02 |
Расширение полосы пропускания до 500 МГц для осциллографов R&S®MXO 3 с восемью каналами |
|
R&S®MXO3-B2810 1335.2844.02 |
Расширение полосы пропускания до 1 ГГц для осциллографов R&S®MXO 3 с восемью каналами |
|
R&S®MXO3-B1 1335.2073.02 |
Опция смешанных сигналов для серии R&S®MXO 3 с 16 цифровыми каналами |
|
R&S®MXO3-B6 1335.2850.02 |
Генератор произвольных форм сигналов, 50 МГц, 1 аналоговый канал |
|
R&S®MXO3-B105 1335.3105.02 |
Обновление памяти до 500 млн точек |
| Программные опции | |
|
R&S®MXO3-K500 1335.2980.02 |
Анализ шины: измерения и функции анализа шины |
|
R&S®MXO3-K510 1335.2867.02 |
Пакет триггера и декодирования для низкоскоростных последовательных протоколов: I2C, SPI, UART, RS-232/422/485, Quad-SPI, пользовательский NRZ, пользовательский Manchester |
|
R&S®MXO3-K520 1335.2873.02 |
Пакет триггера и декодирования для автомобильных последовательных протоколов: CAN, CAN-FD, CAN-XL, LIN, SENT |
|
R&S®MXO3-K530 1335.2996.02 |
Пакет триггера и декодирования для аэрокосмических последовательных протоколов: ARINC 429, MIL-1553, SpaceWire |
|
R&S®MXO3-K550 1335.2967.02 |
Пакет триггера и декодирования для низкоскоростных последовательных протоколов MIPI: SPMI, RFFE, I³C |
|
R&S®MXO3-K560 1335.2973.02 |
Пакет триггера и декодирования для автомобильного Ethernet: 10BASE-T1S |
|
R&S®MXO3-K570 1335.3186.02 |
Пакет триггера и декодирования для USB 1.1 Low/Full Speed, USB 2.0 High Speed |
|
R&S®MXO3-K31 1335.2880.02 |
Анализ мощности. Включает измерения гармоник, качества, эффективности, потерь при переключении, области безопасной работы и времени включения/выключения. |
|
R&S®MXO3-K36 1335.2896.02 |
Анализ АЧХ / построение диаграммы Боде (требуется R&S®MXO3-B6 в качестве источника) |
|
R&S®MXO3-PK1 1335.2909.02 |
Пакет приложений, включающий следующие опции: R&S®MXO3-B6, R&S®MXO3-B105, R&S®MXO3-K31, R&S®MXO3-K36, R&S®MXO3-K510, R&S®MXO3-K520, R&S®MXO3-K530, R&S®MXO3-K550, R&S®MXO3-K560 |
|
R&S®MXO3-K12 1335.3170.02 |
Базовый анализ джиттера |
