Токовый пробник мощности R&S RT-ZVC04 – четырехканальная система для синхронного измерения мощности. Незаменим для анализа трехфазных цепей, многоканальных источников питания и комплексной оценки энергопотребления сложных электронных устройств.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

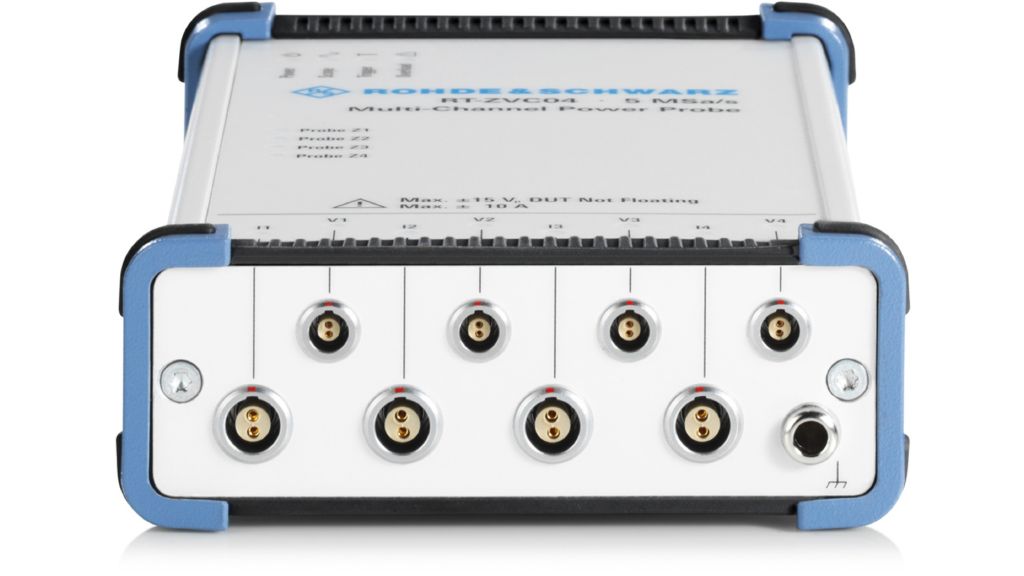

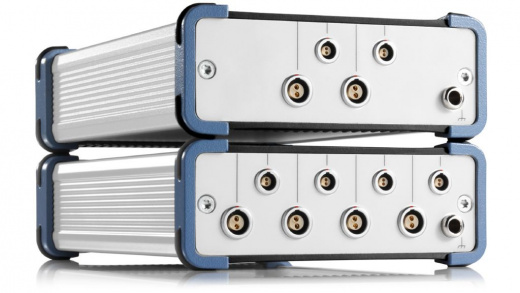

R&S RT-ZVC04 Токовый пробник мощности для осциллографов

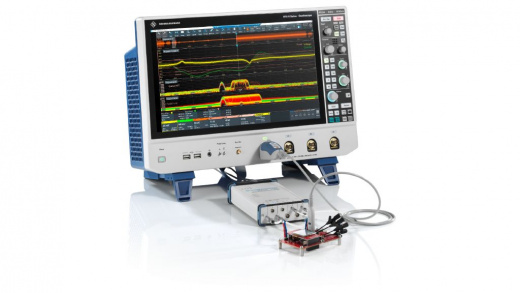

Четырехканальный пробник мощности R&S RT-ZVC04 представляет собой вершину инженерной мысли для комплексного анализа энергопотребления и эффективности в самых современных и сложных многоканальных системах питания. Этот прибор позволяет одновременно контролировать до четырех независимых силовых цепей или проводить трехфазные измерения, что критически важно при разработке серверных материнских плат, систем на кристалле (SoC) с несколькими доменами питания, промышленных приводов и систем распределения энергии. Каждый канал обеспечивает синхронное измерение напряжения и тока с последующим вычислением мощности, обеспечивая полную синхронизацию данных.
Пробник идеально подходит для задач, где необходимо сравнить энергопотребление и потери между различными блоками устройства или проанализировать временные соотношения между событиями в разных цепях. Он не только отображает мгновенную мощность, но и позволяет проводить интеграцию для вычисления полной энергии, потребленной или отданной за заданный интервал времени. Профессиональная изоляция между каналами гарантирует безопасность и точность измерений даже в цепях с разными потенциалами. Автоматизированные функции и поддержка протокола SCPI значительно ускоряют процесс тестирования, делая RT-ZVC04 центральным инструментом в лабораториях по проектированию силовой электроники и энергоаудиту.
Технические характеристики R&S RT-ZVC04
| Параметр | Значение |
|---|---|
| Количество каналов | 4 напряжения; 4 силы тока |
| Полоса пропускания | 1 МГц |
| Максимальное напряжение | От +/-1,8 В до +/-15 В |
| Максимальный ток | От +/-4,5 мкА до +/-10 А |
| Частота дискретизации | 5 Мвыб/с (для каждого канала) |
| Разрядность АЦП | 18 бит |
| Входное сопротивление | 10 МОм || 48 пФ; 1 МОм || шунт |
Доступные опции R&S RT-ZVC04
| Опция и номер заказа | Описание |
|---|---|
|
R&S®RT-ZA30 1333.1686.02 |

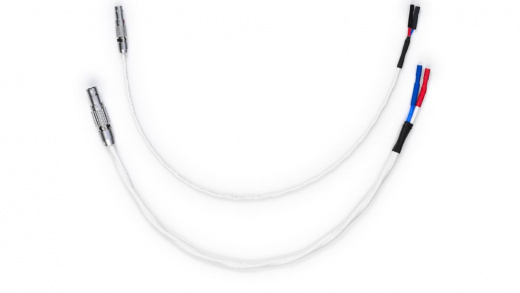

Расширенный кабельный набор для R&S®RT-ZVC, измерение на печатной плате, 1 токовый и потенциометрический провод, длина: 32 см |
|
R&S®RT-ZA31 1333.1692.02 |

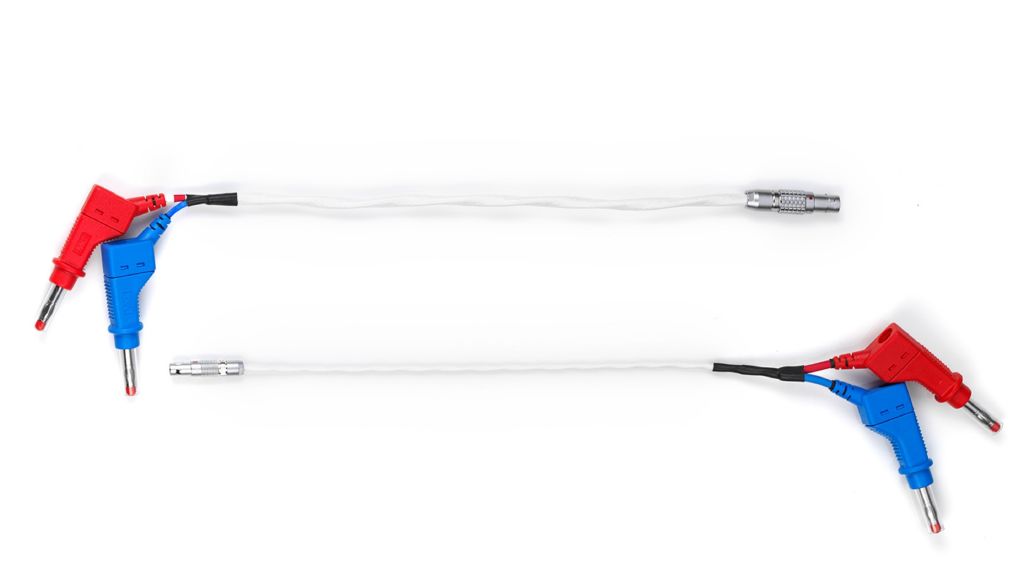

Расширенный кабельный набор для R&S®RT-ZVC, измерение 4 мм, 1 токовый и потенциометрический провод, длина: 32 см |
|
R&S®RT-ZA33 1333.1770.02 |

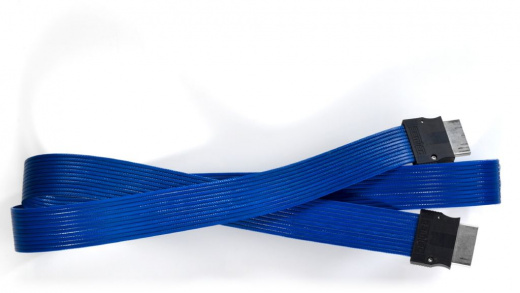

Кабель интерфейса осциллографа для R&S®RT-ZVC |
|
R&S®RT-ZA34 1333.1892.02 |

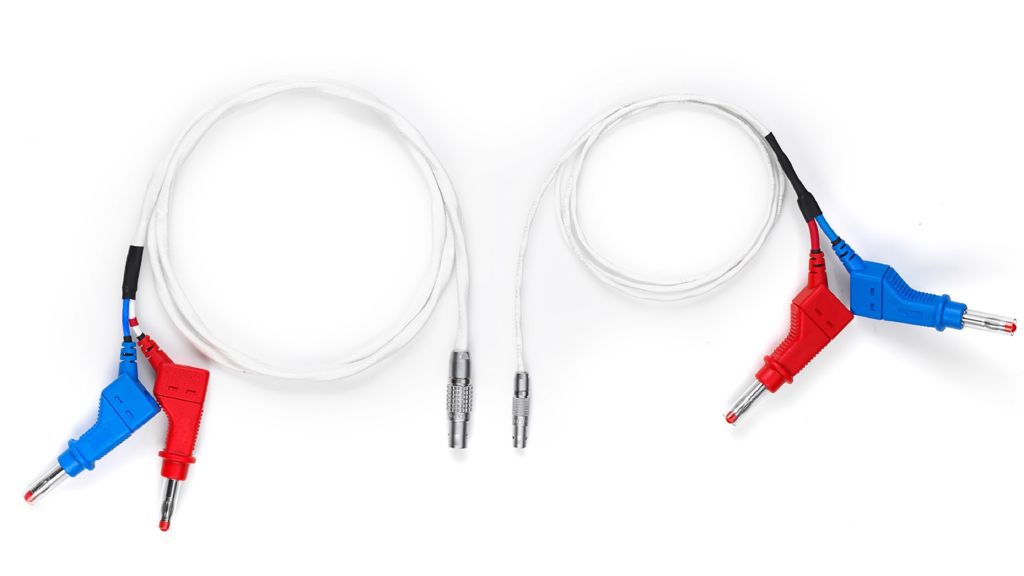

Расширенный кабельный набор для R&S®RT-ZVC, измерение 4 мм, 1 токовый и потенциометрический провод, длина: 1 м |
|
R&S®RT-ZA35 1333.1905.02 |

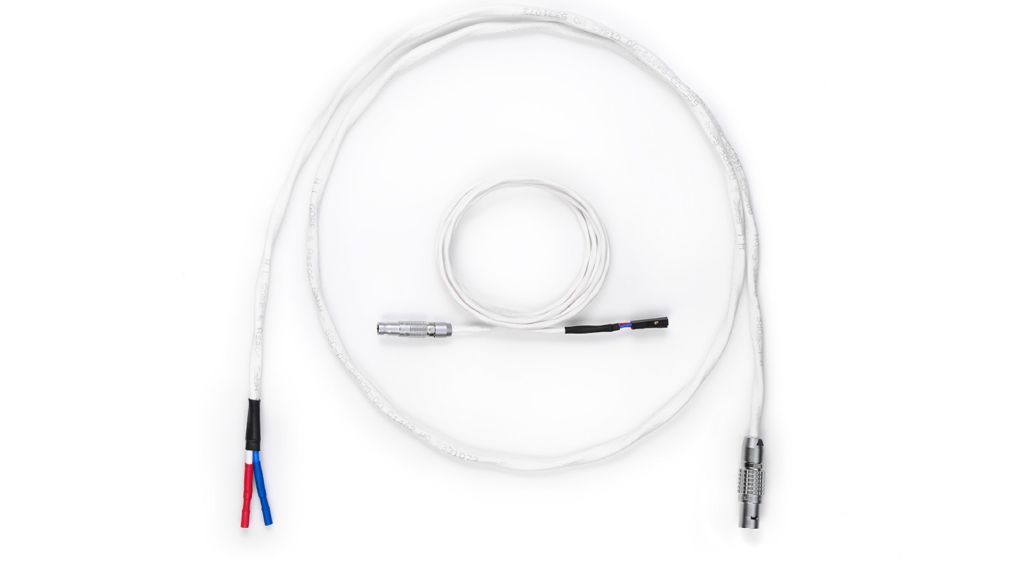

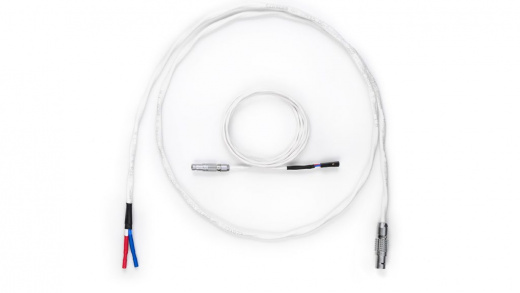

Расширенный кабельный набор для R&S®RT-ZVC, измерение на печатной плате, 1 токовый и потенциометрический провод, длина: 1 м |
|
R&S®RT-ZA36 1333.1911.02 |

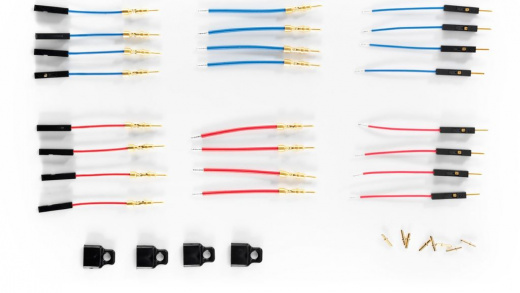

Набор кабелей для пайки для R&S®RT-ZVC, 4 токовых и потенциометрических кабеля для пайки, паяные штырьки |
|
R&S®RT-ZA37 1337.9130.02 |

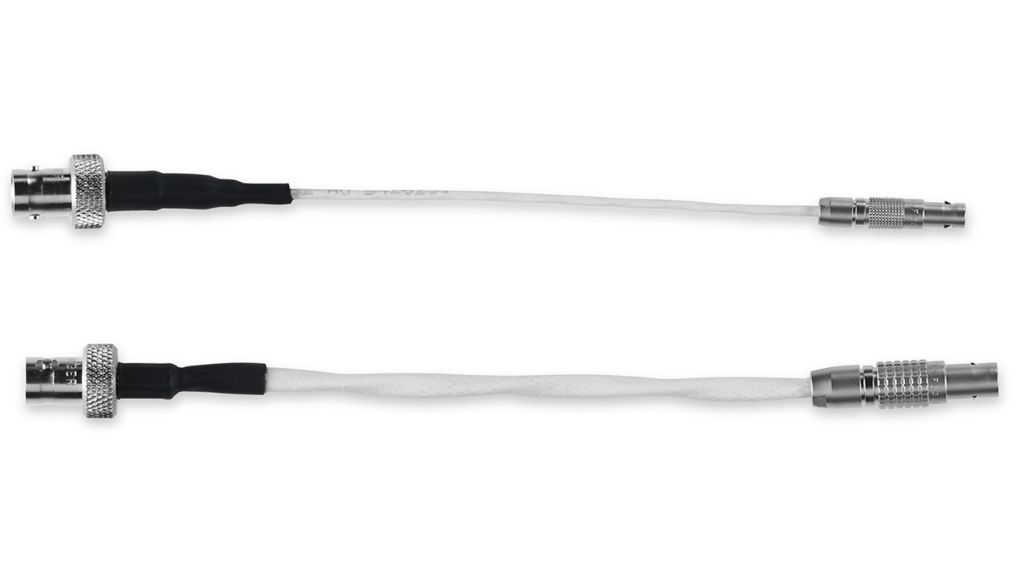

Расширенный кабельный набор для R&S®RT-ZVC, разъем BNC, 1 токовый и потенциометрический провод, длина: 16 см |
|
R&S®RTO-B1E 1333.0738.02 |
Цифровой расширительный порт для R&S®RTO2000. Требуется для оборудования R&S®RT-ZVC02 и R&S®RT-ZVC04. Включен в R&S®RTO-B1 |
|
R&S®RTP-B1E 1337.9581.02 |
Цифровой расширительный порт для R&S®RTP. Требуется для оборудования R&S®RT-ZVC02 и R&S®RT-ZVC04. Включен в R&S®RTP-B1 |
