Токовый пробник мощности R&S RT-ZVC02 – двухканальная система для прямого измерения мощности. Позволяет одновременно анализировать ток и напряжение, идеален для тестирования импульсных источников питания и силовых инверторов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

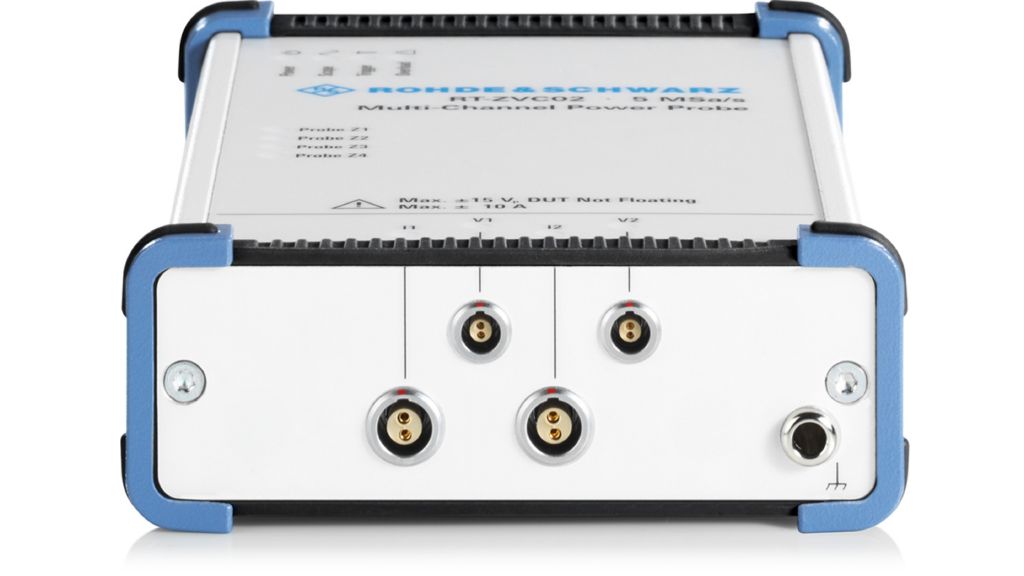

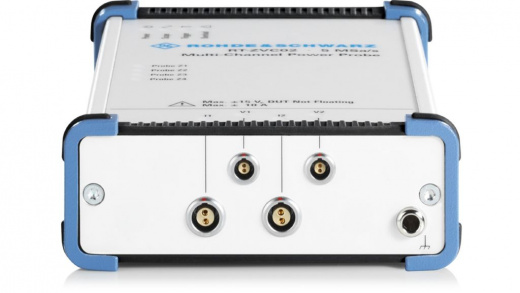

R&S RT-ZVC02 Токовый пробник мощности для осциллографов
Многоканальный пробник мощности R&S RT-ZVC02 — это интеллектуальное решение для одновременного и точного измерения мгновенной мощности в силовых электронных устройствах. Он объединяет в одном корпусе два изолированных измерительных канала, каждый из которых может независимо регистрировать напряжение и ток, вычисляя мощность. Этот подход позволяет напрямую анализировать мощность и энергию в импульсных источниках питания (SMPS), силовых инверторах, двигателях и системах управления питанием (PMIC), предоставляя полную картину эффективности и потерь.
Использование пробника значительно упрощает сложные измерения по сравнению с раздельным применением токовых клещей и дифференциальных пробников напряжения. Он автоматически синхронизирует замеры тока и напряжения, исключая временные ошибки, и предлагает прямое математическое отображение мощности и энергии на экране осциллографа. Пробник отличается низким уровнем собственного шума, высокой точностью и широким диапазоном измеряемых напряжений и токов, что делает его незаменимым инструментом для исследований и разработок, валидации и отладки силовых цепей. Совместимость с осциллографами Rohde & Schwarz обеспечивает автоматическое распознавание и простую настройку.
Технические характеристики R&S RT-ZVC02
| Параметр | Значение |
|---|---|
| Количество каналов | 2 напряжения; 2 силы тока |
| Полоса пропускания | 1 МГц |
| Максимальное напряжение | От +/-1,8 В до +/-15 В |
| Максимальный ток | От +/-4,5 мкА до +/-10 А |
| Частота дискретизации | 5 Мвыб/с (для каждого канала) |
| Разрядность АЦП | 18 бит |
| Входное сопротивление | 10 МОм || 48 пФ; 1 МОм || шунт |
Доступные опции R&S RT-ZVC02
| Опция и номер заказа | Описание |
|---|---|
|
R&S®RT-ZA30 1333.1686.02 |
Расширенный кабельный набор для R&S®RT-ZVC, измерение на печатной плате, 1 токовый и потенциометрический провод, длина: 32 см |
|
R&S®RT-ZA31 1333.1692.02 |
Расширенный кабельный набор для R&S®RT-ZVC, измерение 4 мм, 1 токовый и потенциометрический провод, длина: 32 см |
|
R&S®RT-ZA33 1333.1770.02 |
Кабель интерфейса осциллографа для R&S®RT-ZVC |
|
R&S®RT-ZA34 1333.1892.02 |
Расширенный кабельный набор для R&S®RT-ZVC, измерение 4 мм, 1 токовый и потенциометрический провод, длина: 1 м |
|
R&S®RT-ZA35 1333.1905.02 |
Расширенный кабельный набор для R&S®RT-ZVC, измерение на печатной плате, 1 токовый и потенциометрический провод, длина: 1 м |
|
R&S®RT-ZA36 1333.1911.02 |
Набор кабелей для пайки для R&S®RT-ZVC, 4 токовых и потенциометрических кабеля для пайки, паяные штырьки |
|
R&S®RT-ZA37 1337.9130.02 |
Расширенный кабельный набор для R&S®RT-ZVC, разъем BNC, 1 токовый и потенциометрический провод, длина: 16 см |
|
R&S®RTO-B1E 1333.0738.02 |
Цифровой расширительный порт для R&S®RTO2000. Требуется для оборудования R&S®RT-ZVC02 и R&S®RT-ZVC04. Включен в R&S®RTO-B1 |
|
R&S®RTP-B1E 1337.9581.02 |
Цифровой расширительный порт для R&S®RTP. Требуется для оборудования R&S®RT-ZVC02 и R&S®RT-ZVC04. Включен в R&S®RTP-B1 |
