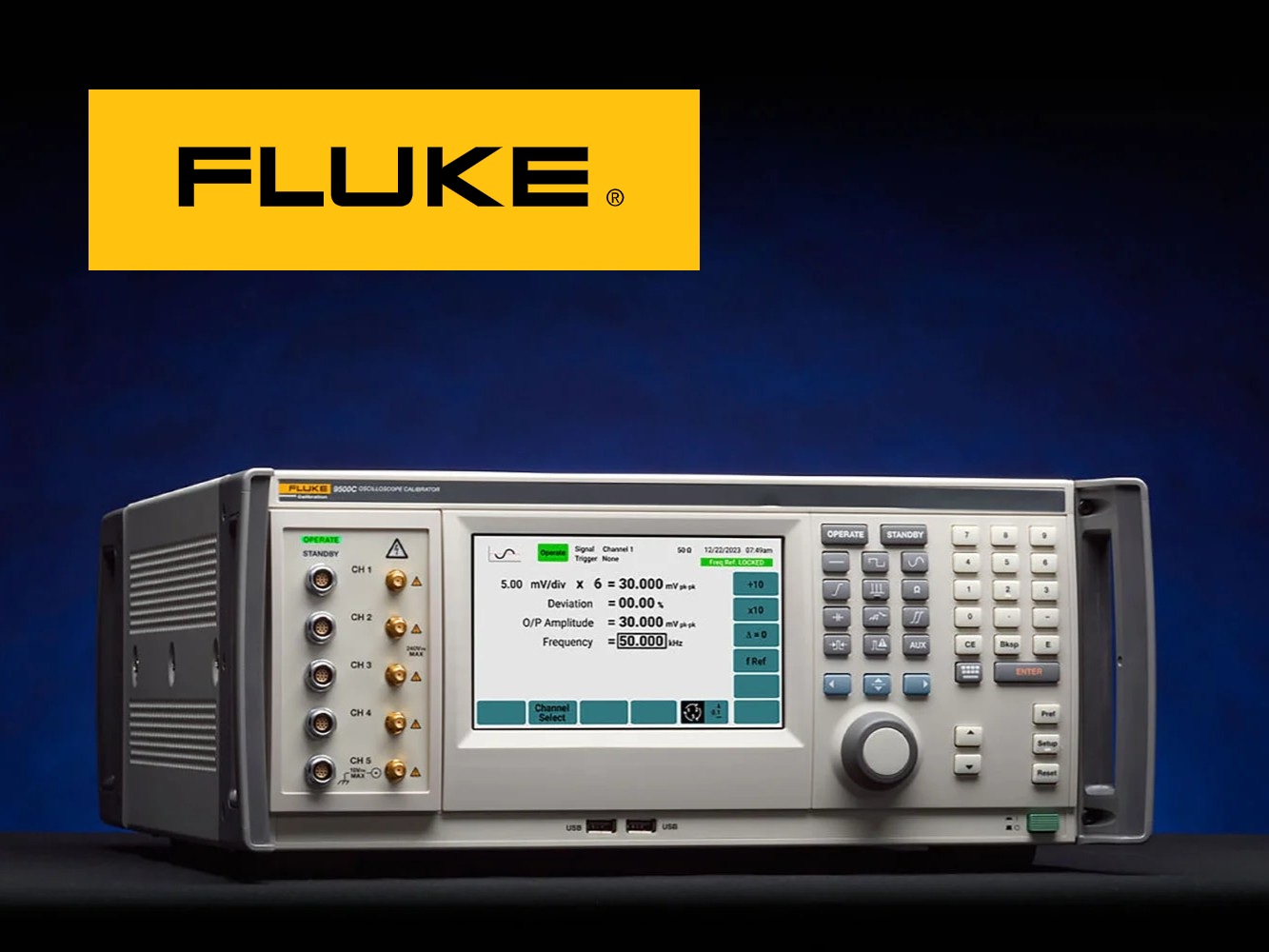

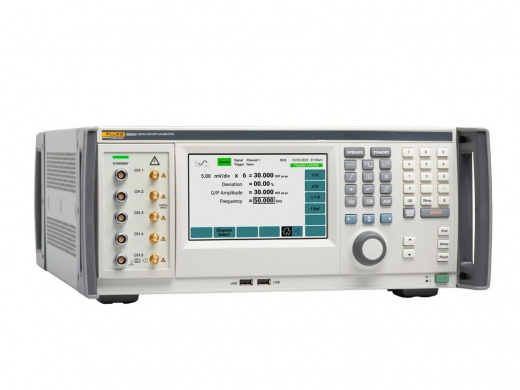

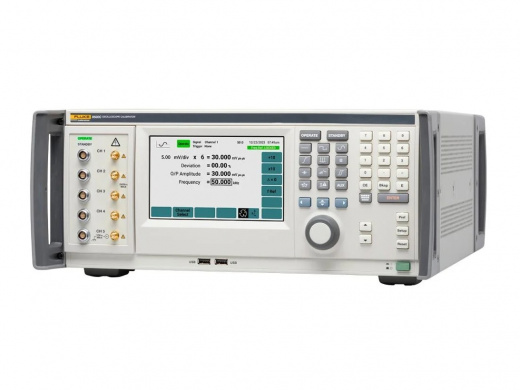

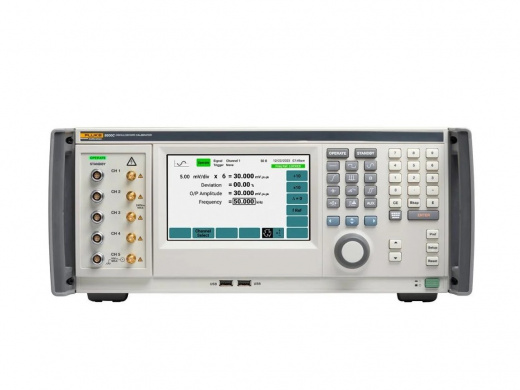

Fluke 9500C Калибратор осциллографов

Обзор калибратора осциллографов Fluke 9500C: новый уровень автоматизации калибровки

Fluke 9500C – это высокопроизводительный калибратор осциллографов, который кардинально меняет подход к автоматизации процессов калибровки.

Уход от ручной калибровки

В большинстве калибровочных лабораторий автоматизация калибровки осциллографов значительно повышает производительность. Традиционно этот процесс требует много времени от квалифицированных специалистов на выполнение рутинных операций. Существующие решения для частичной автоматизации часто создают дополнительные сложности.

Адаптация к развитию осциллографов

Современные осциллографы стали сложнее: от двухканальных устройств до четырехканальных. Калибровка таких приборов обычно включает переключение калибровочного сигнала между каналами, что раньше требовало ручной перекоммутации кабелей. Этот метод, особенно для высокопроизводительных осциллографов, увеличивает риск ошибок измерений из-за работы с кабелями и разъемами. Использование матричных коммутаторов для маршрутизации сигналов может привести к отражениям сигнала и различиям в длине трактов, что снижает точность калибровки.

Инновационные активные головки и полная автоматизация с 9500C

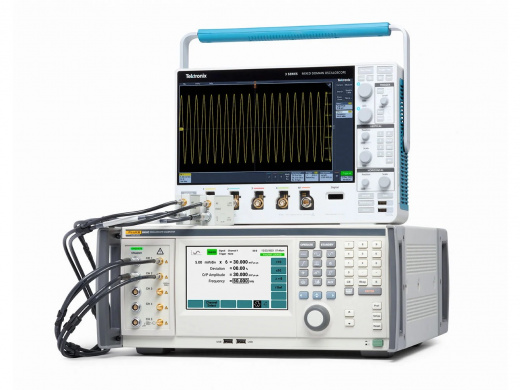

Fluke 9500C эффективно решает эти проблемы, обеспечивая полную автоматизацию благодаря инновационным активным головкам. В системе 9500C все необходимые сигналы для комплексной калибровки осциллографа генерируются съемными головками, которые удаленно подключаются к основному блоку калибратора. Эти головки напрямую взаимодействуют с входами осциллографа, исключая необходимость в дополнительных кабелях. Управление и переключение сигналов плавно осуществляется основным блоком непосредственно внутри головки, расположенной всего в нескольких миллиметрах от входа и усилителей осциллографа. Каждый основной блок 9500C может контролировать до пяти головок, что позволяет калибровать 4-канальный осциллограф с внешним триггером. Такая конструкция гарантирует подачу, управление и переключение всех необходимых сигналов без участия оператора и внешних коммутирующих устройств.

Ключевые преимущества Fluke 9500C:

• Полная автоматизация: Исключает ручные операции, значительно повышая производительность лаборатории.
• Передовая технология активных головок: Обеспечивает прямую и точную передачу сигнала на осциллограф.
• Одновременная калибровка нескольких каналов: Сокращает время и сложность калибровки каждого канала.
• Минимальные погрешности измерений: Предотвращает ошибки, связанные с ручной коммутацией кабелей и матричными коммутаторами.
• Универсальность и эффективность: Позволяет калибровать современные многоканальные осциллографы с минимальным участием оператора.

Fluke 9500C – это революционный шаг в технологии калибровки осциллографов, сочетающий эффективность, точность и удобство использования. Он подтверждает стремление Fluke Calibration к развитию области калибровки и обеспечению возможности лабораторий соответствовать постоянно растущим требованиям к осциллографам.

Спецификация Fluke 9500C

Полный набор функций калибратора осциллографов Fluke 9500C

Вертикальная и горизонтальная полоса пропускания:

• Проверка импульсной характеристики и полосы пропускания усилителей вертикального отклонения/захвата осциллографа (амплитуды 4,44 мВ - 3,1 В, время нарастания/спада 70 пс, 150 пс, 500 пс).
• Оценка динамических характеристик входных аттенюаторов (высокоуровневые импульсы до 210 В пик-пик).
• Прямая калибровка полосы пропускания осциллографа, включая ось Z и горизонтальную развертку (синусоидальные сигналы до 4 ГГц, амплитуда 4,44 мВ - 5,56 В пик-пик на 50 Ом).
• Калибровка чувствительности триггера и других функций (двойные синусоидальные выходы).

Коэффициент усиления вертикального отклонения:

• Калибровка диапазонов вертикального отклонения (постоянные уровни и прямоугольные импульсы 10 Гц - 100 кГц до 220 В, точность до 0,025% для DC и 0,05% для импульсов).
• Проверка входного сопротивления осциллографа перед подачей высоких напряжений.
• Автоматическое переключение на выходное сопротивление 50 Ом (амплитуды до 5,56 В).

Точность временной базы:

• Калибровка диапазонов временной базы (временные метки 0,2 нс - 50 с/дел, 4 стиля, выделение каждой десятой метки).
• Калибровка джиттера временной базы (прямоугольные и импульсные метки, точность ± 0,25 ppm).

Вспомогательные функции калибровки 9500C:

• Калибровка токовых пробников (постоянный и переменный токи до 100 мА).
• Тестирование функций сепаратора синхроимпульсов (композитные видеосигналы).
• Калибровка маркеров уровня триггера и проверка на пропущенные биты (линейные пилообразные сигналы).
• Тестирование защиты 50-омных терминаторов (импульсы высокого тока 5 В - 20 В).
• Точное выравнивание фронтов импульсов, оценка задержек каналов (нулевое смещение).
• Подача внешних калибровочных сигналов (вход AUX).
• Измерение входного импеданса осциллографа (функции сопротивления и емкости).
• Тестирование тока утечки на входе осциллографа (выходы короткого замыкания/разомкнутой цепи).

Активная головка 9540C

Активная головка 9540C является ключевым компонентом высокопроизводительного калибратора осциллографов Fluke 9500C, обеспечивая прецизионную генерацию сигналов для калибровки широкого спектра параметров осциллографов. Она отличается высокой точностью и стабильностью выходных сигналов, а также широким диапазоном частот и амплитуд. Благодаря прямому подключению к осциллографу, 9540C минимизирует влияние внешних факторов, таких как потери в кабелях и несогласованность импедансов, что обеспечивает высокую достоверность калибровочных процедур.

Характеристики преобразователя 9540C

Активная головка 9540C предназначена для использования с основным блоком калибратора Fluke 9500C и позволяет проводить комплексную и точную калибровку различных параметров осциллографов, включая амплитуду, частоту и временные характеристики. Ее передовая конструкция и высокие технические характеристики делают ее незаменимым инструментом в метрологических лабораториях и сервисных центрах.
