Активный дифференциальный пробник Rigol RP7150 с полосой пропускания 1,5 ГГц предназначен для высокочастотных измерений дифференциальных и однофазных сигналов. Входное сопротивление 50 кОм (дифф.) и ёмкость <1 пФ минимизируют нагрузку на цепь. Диапазон ±6,25 В, подавление синфазной помехи >45 дБ.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

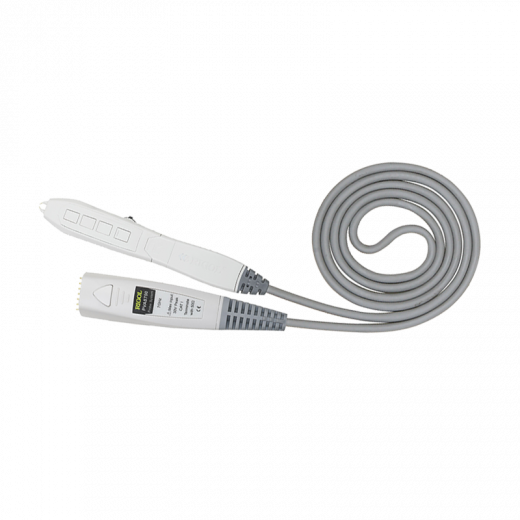

Rigol RP7150 Активный дифференциальный пробник 1,5 ГГц
Активный дифференциальный пробник Rigol RP7150 обеспечивает полосу пропускания более 1,5 ГГц, что позволяет измерять сигналы с временем нарастания менее 265 пс. Это незаменимый инструмент для анализа высокоскоростных дифференциальных линий (LVDS, PCIe, DDR) и силовой электроники. Входное сопротивление 50 кОм ±2% в дифференциальном режиме и 25 кОм ±4% в режиме с одним концом вместе с ёмкостью менее 1 пФ практически не искажает измеряемый сигнал, сохраняя целостность фронтов.
Пробник поддерживает коэффициент ослабления 10:1 ±2% и диапазон входного дифференциального напряжения ±6,25 В (постоянного и пикового переменного). Благодаря коэффициенту подавления синфазной помехи (CMRR) >45 дБ на 1 МГц, устройство эффективно выделяет полезный сигнал на фоне мощных наводок. В комплект входят сменные насадки: паяемые, ручные и разъёмные дифференциальные/однофазные головки, а также калибровочный набор для компенсации смещения нуля. Rigol RP7150 автоматически распознаётся осциллографами Rigol серий MSO/DS7000, MSO8000 и др.
Технические характеристики Rigol RP7150
| Параметр | Значение |
|---|---|
| Полоса пропускания (–3 дБ) | >1,5 ГГц |
| Время нарастания | <265 пс |
| Системная полоса (с DS6104/DS6102) | 1 ГГц |
| Коэффициент ослабления постоянного тока | 10:1 ±2% |
| Дифференциальное входное сопротивление | 50 кОм ±2% |
| Входная ёмкость (дифференциальная) | <1 пФ |
| Дифференциальный входной диапазон (DC + пик AC) | ±6,25 В |
| Синфазный входной диапазон (DC…100 Гц) | ±6,75 В |
| Синфазный входной диапазон (>100 Гц) | ±1,25 В |
| CMRR (на 1 МГц, типовое) | >45 дБ |
| Ошибка нулевого смещения (после калибровки) | <5 мВ |
| Диапазон регулировки смещения | ±12 В |
| Точность смещения (после калибровки) | <1% от текущего диапазона |
| Входной шум (размах) | 45 мВ пик-пик |
| Задержка распространения | 7 нс |
| Максимальное входное напряжение | 30 В пик (CAT I) |
| Электростатическая защита | >8 кВ |
| Длина кабеля | 1,4 м |
| Вес (с ручной дифференциальной головкой) | 147 г ±10 г |
