Rigol MSO8154A Цифровой осциллограф смешанных сигналов

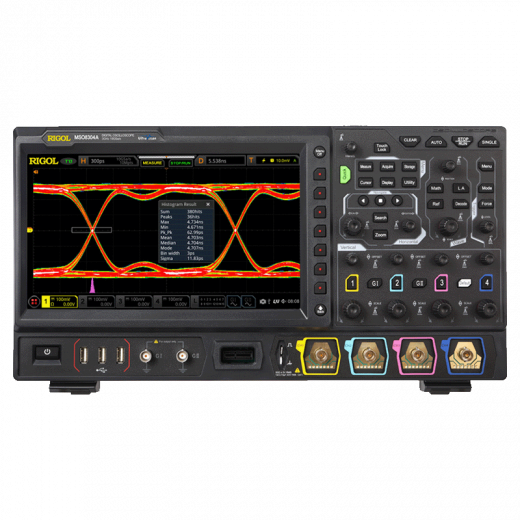

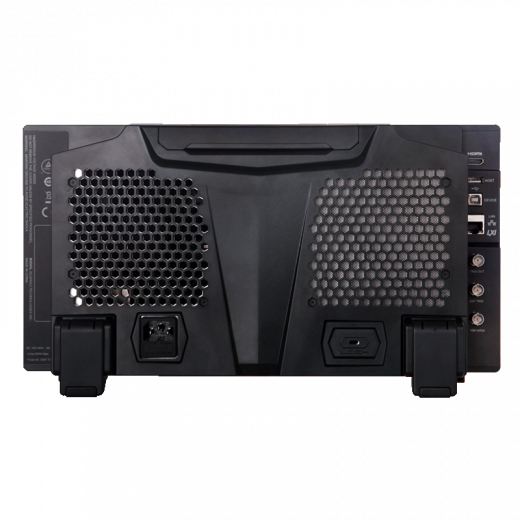

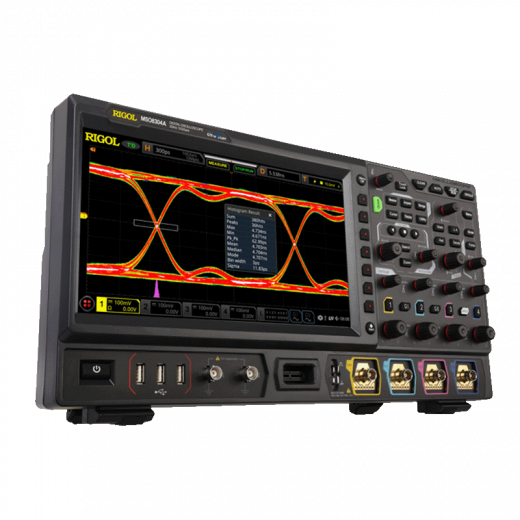

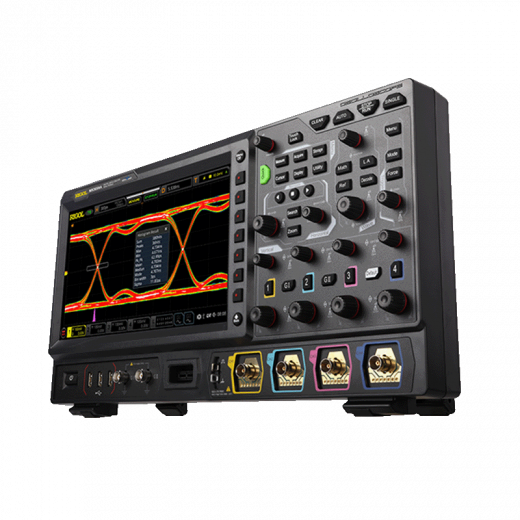

RIGOL MSO8154A: Эталон точности для самых сложных задач

Цифровой осциллограф RIGOL MSO8154A представляет собой вершину инженерной мысли в серии MSO8000A. Это прибор смешанных сигналов среднего и высокого класса, созданный на базе передовых ASIC-микросхем собственной разработки RIGOL и инновационной платформы UltraVision II. Прибор предназначен для профессионалов, которым требуется не просто видеть форму сигнала, а анализировать его с максимальной детализацией и точностью, выявляя мельчайшие аномалии и редкие события. 12-битное вертикальное разрешение, являющееся стандартом для этой серии, открывает детали, ранее скрытые шумами на обычных 8-битных осциллографах.

Благодаря рекордной глубине памяти в 500 Мточек и высокой частоте дискретизации, MSO8154A позволяет захватывать длительные процессы без потери временного разрешения. Инженеры могут проводить углубленный джиттер-анализ, декодировать протоколы высокоскоростных последовательных шин и с высокой долей вероятности обнаруживать редкие, спорадические помехи благодаря скорости захвата 600 000 осциллограмм в секунду. Это не просто измерительный инструмент, а мощная аналитическая платформа для разработки и отладки современной высокотехнологичной электроники.

Технические характеристики Rigol MSO8154A

Применение и назначение Rigol MSO8154A

• Разработка высокоскоростной цифровой электроники: Анализ целостности сигналов в интерфейсах PCIe, USB, Ethernet, DDR. Возможности джиттер-анализа и построения глазковых диаграмм критически важны для верификации проектных решений.
• Тестирование сложных встраиваемых систем: Отладка взаимодействия микроконтроллеров, ПЛИС и периферии. Глубокая память позволяет анализировать длительные последовательности событий и временные диаграммы работы протоколов.
• Исследование импульсных источников питания и силовой электроники: Анализ переходных процессов, пульсаций, гармонических искажений с высоким разрешением для оценки эффективности и надежности преобразователей энергии.
• Научно-исследовательские и опытно-конструкторские работы (НИОКР): Высокое разрешение по вертикали и широкий динамический диапазон востребованы при изучении быстропротекающих процессов в физике, сенсорике и новых типах компонентов.

Ключевые особенности и встроенные функции Rigol MSO8154A

• Инновационная платформа UltraVision II: Обеспечивает непревзойденную скорость обработки сигналов и молниеносный отклик интерфейса даже при работе с максимальной глубиной памяти в 500 Мточек.
• Программируемый апгрейд полосы пропускания: Модель может быть легко модернизирована до 3 ГГц (в режиме одного канала) программным путем, защищая инвестиции в оборудование на годы вперед.
• Продвинутые функции джиттер-анализа: Встроенные средства позволяют проводить статистический анализ джиттера на больших массивах данных, разделять его на составляющие и визуализировать результаты.
• Аппаратные измерения по всей глубине памяти: Все автоматические измерения проводятся по полному массиву захваченных данных, что исключает погрешности, связанные с отображением только части сигнала на экране, и гарантирует высочайшую точность.
• Режим сегментированной памяти: Позволяет захватывать только интересующие события по заданным условиям триггера, экономя память и присваивая каждому событию временную метку для последующего анализа.
• Расширенная поддержка последовательных шин: Опции декодирования и триггера для шин I2C, SPI, UART, CAN, LIN, FlexRay, I2S, USB, Ethernet и многих других превращают осциллограф в мощный логический анализатор.
• 12-битное вертикальное разрешение: Обеспечивает 4096 уровней квантования, что в 16 раз больше, чем у стандартных 8-битных осциллографов. Это позволяет видеть тонкие детали сигнала и точно измерять параметры в широком динамическом диапазоне.
• Полная совместимость с широким спектром пробников: Поддерживаются все типы пассивных, активных, дифференциальных и токовых пробников RIGOL с автоматическим распознаванием и питанием через интерфейс.

Дополнительные опции и аксессуары Rigol MSO8154A
