Rigol RP1005C — специализированный пробник для измерения больших токов (до 150 А среднеквадратичное значение, 300 А пик) с полосой 10 МГц. Диаметр захвата 20 мм. Требует блока питания RP1000P. Предназначен для силовой электроники.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

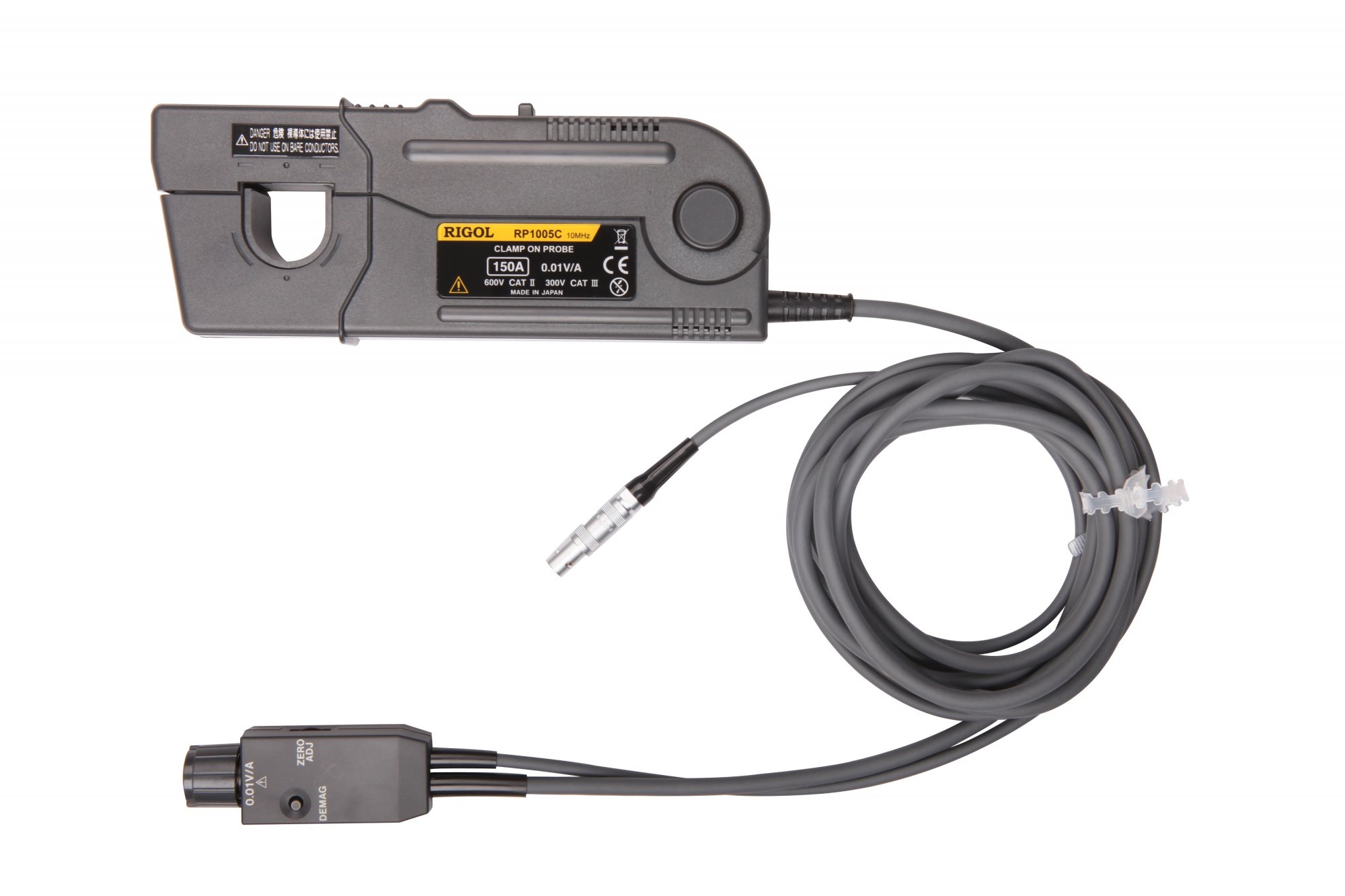

RIGOL RP1005C Пробник токовый для больших токов DC/AC, 10 МГц, 150 А
Токовый пробник RIGOL RP1005C специально разработан для измерения больших постоянных и переменных токов в цепях силовой электроники. Модель обладает полосой пропускания от 0 до 10 МГц и позволяет проводить измерения токов до 150 А в непрерывном режиме (среднеквадратичное значение) с пиковыми значениями до 300 А. Благодаря большому диаметру захвата (20 мм) и прочной конструкции датчика, пробник позволяет работать с толстыми силовыми кабелями и шинами без необходимости их разрыва.
Устройство оснащено функцией защиты от перегрузки по току и системой активной компенсации температурного дрейфа, что гарантирует стабильность показаний даже при длительной работе с большими токами (погрешность не превышает ±1,0% от показаний до 150 А). RIGOL RP1005C совместим с внешним блоком питания RP1000P, обеспечивающим стабильное напряжение ±12 В. Пробник является идеальным выбором для тестирования тяговых электроприводов, инверторов, систем управления аккумуляторными батареями, а также для диагностики промышленного электрооборудования и цепей электропитания.
Технические характеристики RIGOL RP1005C
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания (-3 дБ) | Постоянный ток (DC) — 10 МГц |
| Время нарастания | ≤35 нс |
| Максимальный непрерывный ток (среднеквадратичное значение) | 150 А (с учётом зависимости от частоты) |
| Максимальный пиковый ток | 300 А (непрерывный), 500 А (длительностью импульса ≤30 мкс) |
| Коэффициент преобразования | 0,01 В/А (10 мВ/А) |
| Погрешность (постоянный ток, 45–66 Гц) | ±1,0% от показаний ±1 мВ (до 150 А), ±2,0% от показаний (150–300 А пик) |
| Уровень шума | ≤25 мА (среднеквадратичное значение, полоса 20 МГц) |
| Требования к питанию | Блок питания RP1000P (+12 В ±1 В, макс. мощность 5,5 ВА) |
| Диаметр измеряемого проводника | 20 мм (изолированный проводник) |
| Длина кабеля датчика / питания | 2,0 м / 1,0 м |
| Габариты датчика (Ш × В × Г) и масса | 176 × 69 × 27 мм, ≈500 г |
| Влияние внешнего магнитного поля (400 А/м) | ≤150 мА (постоянный ток и 60 Гц) |
| Рабочая температура и влажность | 0°C до 40°C, ≤80% относительной влажности (без конденсации) |
| Стандарты безопасности и ЭМС | EN61010, EN61326 |
