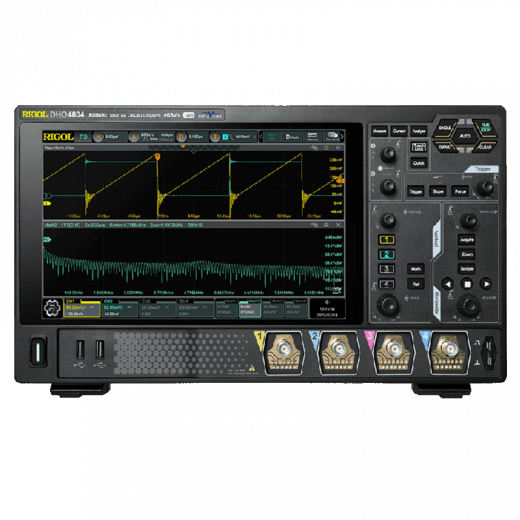

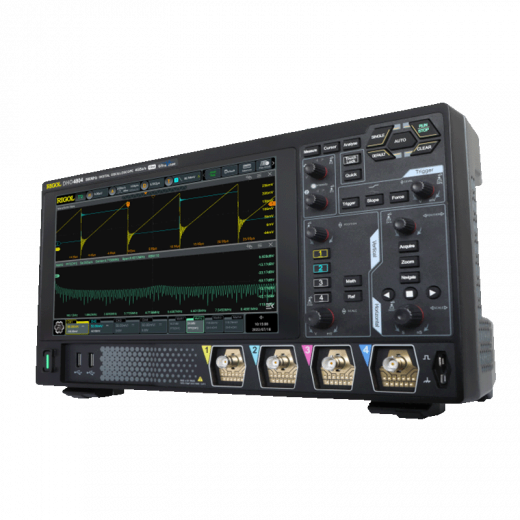

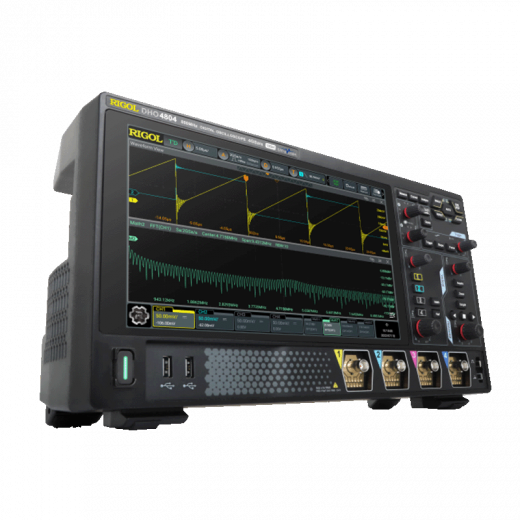

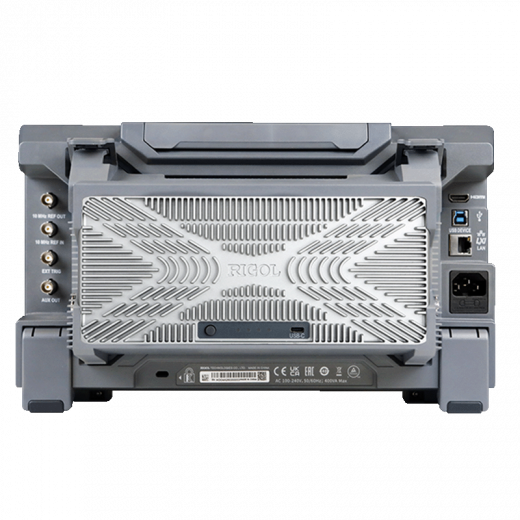

Rigol DHO4404 Осциллограф цифровой запоминающий

RIGOL DHO4404: Осциллограф цифровой запоминающий высокого разрешения

Осциллограф RIGOL DHO4404 занимает центральное место в линейке DHO4000, предлагая оптимальный баланс между полосой пропускания и аналитическими возможностями. Как и все приборы серии, он оснащен революционным чипсетом "Centaurus", который выводит качество измерений на новый уровень благодаря аппаратному 12-битному АЦП. Это означает, что инженер получает не просто картинку сигнала, а его точное цифровое представление с высокой детализацией по уровню, что незаменимо при анализе переходных процессов и модулированных сигналов.

DHO4404 — это выбор профессионалов, которым необходимо одновременно контролировать несколько цепей и быть уверенными в чистоте измеряемого сигнала. Сочетание четырех аналоговых каналов, низкого уровня шума и мощного арсенала функций синхронизации делает этот прибор универсальным инструментом для сервисных центров, лабораторий качества и производственных участков, где требуется высокая достоверность результатов.

Технические характеристики Rigol DHO4404

Области применения Rigol DHO4404

• Анализ целостности сигналов в цифровых линиях: Отладка шин данных (I2C, SPI, UART, CAN, LIN) в автомобильной электронике и промышленной автоматике. Глубокая память позволяет захватывать длинные пакеты данных.
• Диагностика импульсных источников питания: Измерение пульсаций выходного напряжения, анализ формы тока на ключевых элементах и проверка времени включения/выключения. 12 бит помогают точно оценить шумовую составляющую.
• Тестирование аудиооборудования: Благодаря высокому разрешению и низкому шуму, DHO4404 отлично подходит для оценки качества аналоговых трактов, измерения нелинейных искажений и анализа спектра звуковых сигналов.
• Обслуживание и ремонт электроники: Быстрый захват сигнала и удобный интерфейс позволяют эффективно сравнивать формы сигналов на исправном и неисправном оборудовании, быстро локализуя неполадки.

Ключевые особенности модели DHO4404

• Аппаратное 12-битное разрешение: Ключевое преимущество серии, обеспечивающее 4096 уровней квантования вместо стандартных 256. Это дает более гладкую и информативную форму сигнала, особенно при малых амплитудах.
• Собственный шум всего 18 мкВ: Рекордно низкий уровень шума входных цепей гарантирует, что даже при максимальном усилении (чувствительность 500 мкВ/дел) вы будете видеть полезный сигнал, а не шумовую дорожку.
• Режим последовательного запуска: Эффективный инструмент для захвата и анализа пакетов данных в популярных протоколах, что ускоряет отладку встраиваемых систем.
• Гибкость управления с Flex Knob: Эргономичные рукоятки с функцией нажатия позволяют быстро переключаться между настройками горизонтальной и вертикальной развертки, не отвлекаясь от экрана.
• Математические функции и БПФ: Встроенный набор математических операций (сложение, вычитание, умножение, деление, интегрирование, дифференцирование) и спектральный анализ (БПФ) позволяют проводить глубокий анализ сигналов без использования внешнего ПО.
• Автоматические измерения: Более 40 параметров автоматических измерений сигнала с отображением статистики (макс., мин., среднее, среднеквадратичное отклонение) прямо на экране.
• Поддержка опций расширения: Возможность программной активации дополнительных протоколов последовательных шин и увеличения объема памяти по мере необходимости.

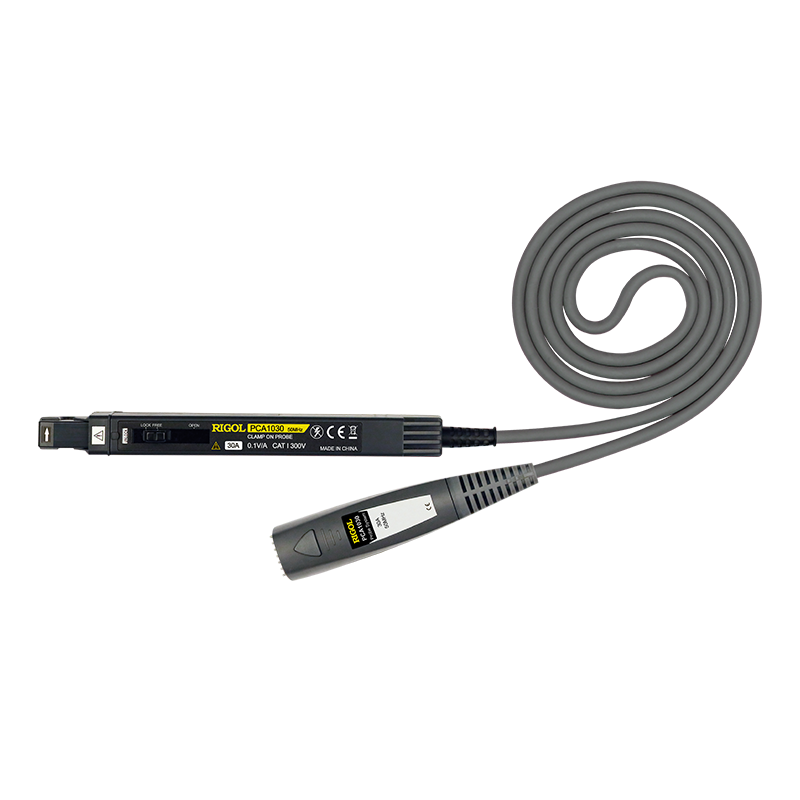

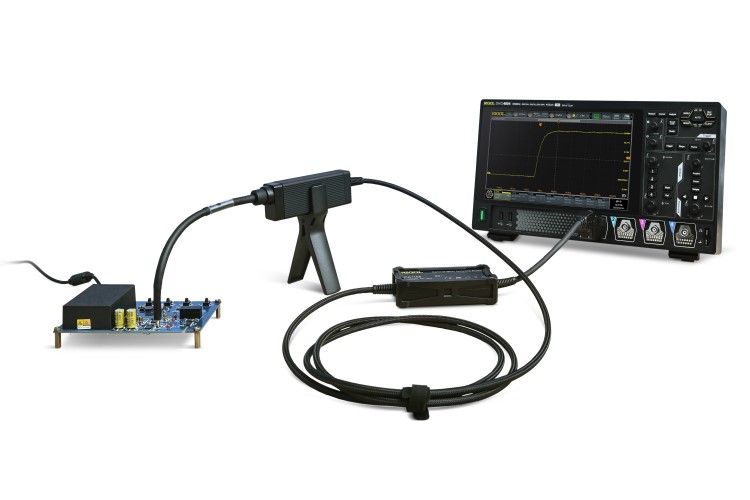

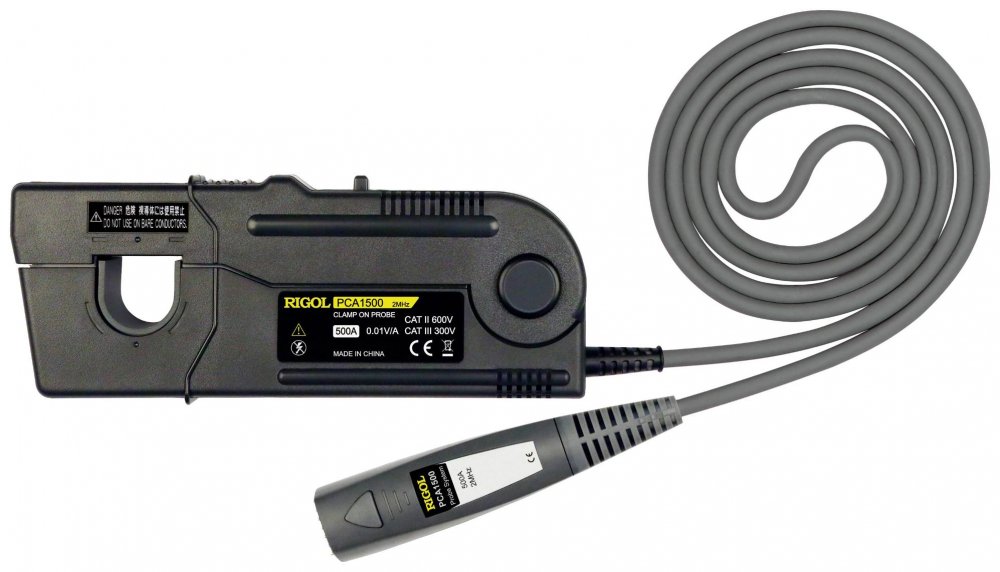

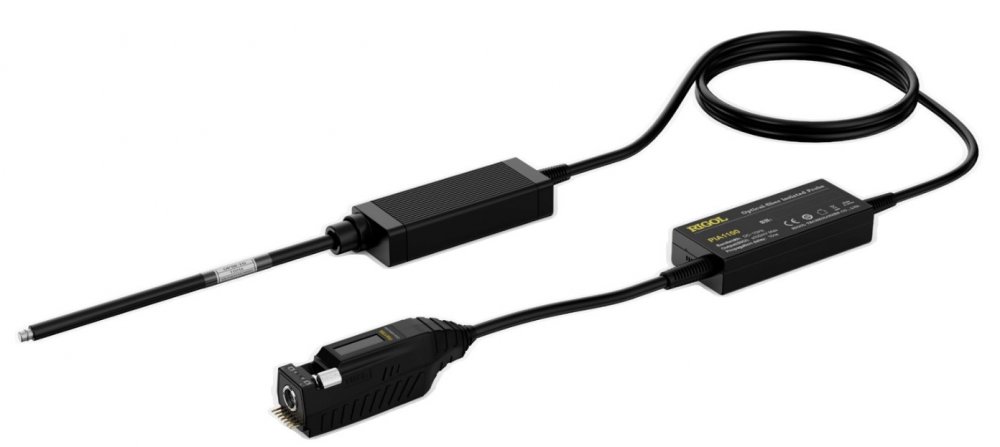

Дополнительные опции и аксессуары Rigol DHO4404
