RIGOL PCA1030 – это высокочастотный пробник тока с полосой 50 МГц и чувствительностью 0,1 В/А, предназначенный для точного измерения постоянного и переменного тока до 30 А без разрыва цепи. Компактный датчик (охват 5 мм) идеально подходит для лабораторных исследований импульсных блоков питания, силовой электроники и систем управления двигателями.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

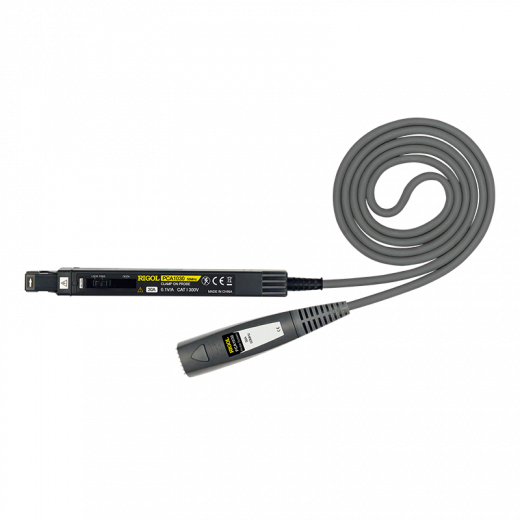

RIGOL PCA1030 Пробник токовый высокочастотный 50 МГц, 30 А
Высокочастотный токовый пробник RIGOL PCA1030 представляет собой профессиональный измерительный инструмент для осциллографов, предназначенный для неинвазивного контроля переменного и постоянного тока. Устройство выполнено в виде токоизмерительных клещей с фирменной тонкопленочной технологией датчика Холла. Компактная конструкция пробника позволяет работать с изолированными проводниками диаметром до 5 мм без разрыва электрической цепи. Прибор обладает высокой чувствительностью и точно фиксирует сигналы как постоянного, так и переменного тока, что делает его незаменимым помощником при анализе энергопотребления, тестировании импульсных источников питания и силовых ключей.
Модель обеспечивает полосу пропускания от постоянного тока до 50 МГц (−3 дБ), что достаточно для детального изучения высокочастотных составляющих в современных электронных устройствах. Коэффициент преобразования 0,1 В/А (100 мВ/А) дает возможность измерять синусоидальный ток до 30 А среднеквадратичного значения и непериодические пиковые токи до 50 А. Погрешность измерений составляет всего ±1% в рабочем диапазоне, что гарантирует высокую достоверность результатов. Пробник совместим с любыми осциллографами и измерительными приборами, оснащенными 50-омным BNC-входом, а его питание осуществляется через тот же разъем от совместимого осциллографа. Он идеально подходит для использования в лабораториях научно-исследовательских центров, на производственных линиях и в сервисных мастерских.
Технические характеристики Rigol PCA1030
| Параметр | Значение |
|---|---|
| Полоса пропускания | от DC до 50 МГц |
| Время нарастания | ≤7 нс |
| Макс. непрерывный входной ток | 30 А (среднеквадратичное значение) |
| Макс. пиковое значение тока | 50 А (непрерывный режим) |
| Коэффициент преобразования (чувствительность) | 0,1 В/А (100 мВ/А) |
| Погрешность амплитуды | ±1,0% от показаний ±1 мВ (при ≤30 А) |
| Собственный шум | ≤2,5 мА (среднеквадратичное значение) |
| Диаметр измеряемого проводника | 5 мм (изолированный проводник) |
| Длина кабеля | 1,5 м |
| Габариты датчика | 175×18×40 мм |
| Масса | 230 г |
