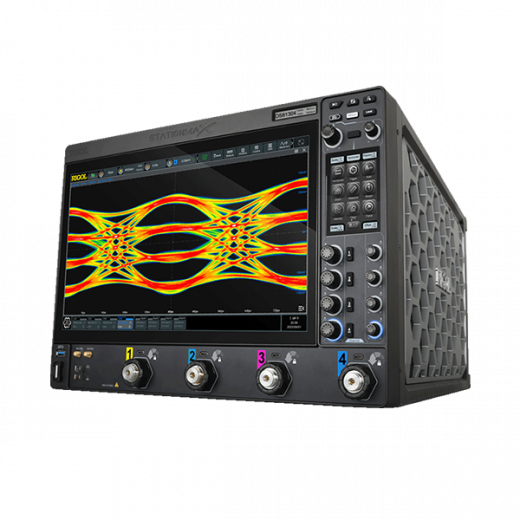

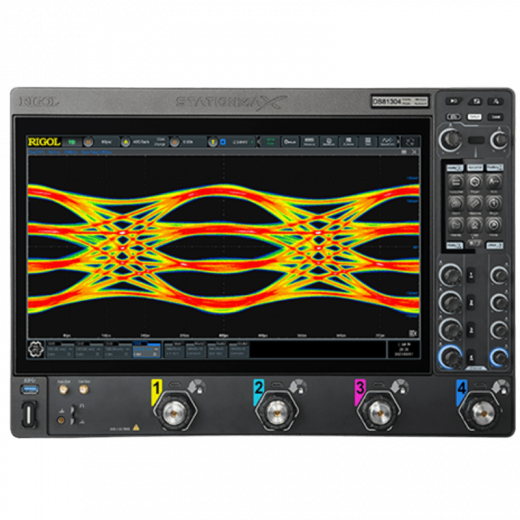

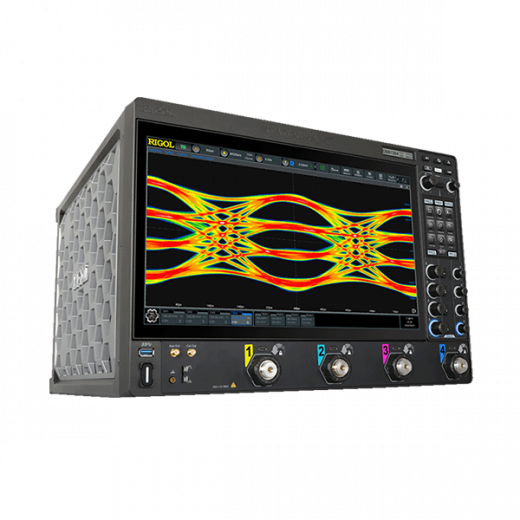

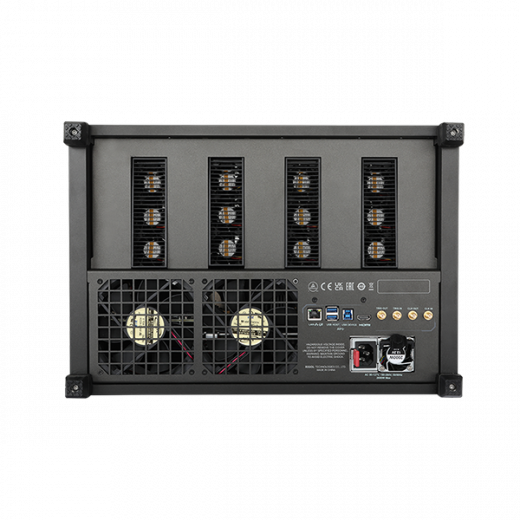

Цифровой осциллограф RIGOL DS80604 с полосой пропускания 6 ГГц и частотой дискретизации 40 Гвыб/с. Четырехканальная модель с глубокой памятью (до 4 млрд точек) для анализа целостности сигналов в цифровых системах и телекоммуникациях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
RIGOL DS80604: высокая производительность для передовых исследований
RIGOL DS80604 — это высокотехнологичный цифровой запоминающий осциллограф, открывающий линейку DS80000 и предоставляющий инженерам доступ к передовым технологиям измерений. Построенный на базе платформы StationMAX II, он обеспечивает аналоговую полосу пропускания 6 ГГц и реальную частоту дискретизации 40 Гвыб/с. Прибор является идеальной точкой входа в мир высокоскоростных измерений, предлагая производительность, необходимую для большинства современных приложений в области разработки электроники.
Осциллограф использует четыре канала сбора данных и архитектуру UltraVision III, которая гарантирует не только точный захват формы сигнала, но и мощные инструменты для его анализа. Благодаря возможности установки опции глубокой памяти до 4 млрд точек, осциллограф способен работать с длинными записями, что необходимо при анализе пакетных протоколов и исследовании переходных процессов. Устройство сочетает в себе мощь лабораторного прибора с удобством современного интерфейса, делая сложные измерения доступными и эффективными.
Технические характеристики RIGOL DS80604
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 6 ГГц |
| Количество каналов | 4 аналоговых |
| Максимальная частота дискретизации (реальная) | 40 Гвыб/с (на канал) |
| Максимальный объем памяти | 4 млрд точек (опционально) |
| Максимальная скорость захвата сигналов | > 250 000 осц/с |
| Разрешение по вертикали | от 8 до 16 бит |
| Тип дисплея | 15,6-дюймовый сенсорный экран |
| Интерфейсы | USB, LAN |
Области применения RIGOL DS80604
- Отладка высокоскоростных последовательных шин: Анализ физического уровня интерфейсов USB 3.0, SATA 3.0, PCIe 2.0, Ethernet 1000Base-T, где требования к полосе пропускания находятся в пределах 6 ГГц.
- Разработка встраиваемых систем на базе современных процессоров: Проверка тактовых сигналов, линий ввода/вывода и шин памяти в системах на кристалле (SoC).
- Характеризация компонентов телекоммуникационного оборудования: Измерение параметров усилителей и фильтров для систем связи до стандарта 5G включительно.
- Анализ электромагнитной совместимости и помех (ЭМС/ЭМП): Локализация источников высокочастотных наводок на печатных платах и в кабельных соединениях.
Ключевые особенности и преимущества RIGOL DS80604
- Максимальная частота дискретизации 40 Гвыб/с: Даже младшая модель серии обладает флагманской частотой дискретизации, что гарантирует высокое временное разрешение при захвате сигналов.
- Платформа UltraVision III: Обеспечивает непревзойденную для данного класса скорость захвата осциллограмм (>250,000 в секунду), что помогает быстрее находить нестабильные ошибки.
- Масштабируемая память: Опция увеличения памяти до 4 млрд точек позволяет осциллографу решать задачи, обычно доступные только приборам более высокого класса.
- Интерфейс SmartProbe 2.0: Упрощает подключение сложных активных пробников и гарантирует точность измерений за счет автоматического согласования и калибровки.
- Встроенные средства анализа джиттера и глазковых диаграмм: Позволяют проводить углубленный анализ качества передачи данных без необходимости приобретения дорогостоящего внешнего ПО.
- Гибкость подключения: Наличие портов LAN и USB обеспечивает легкую интеграцию в автоматизированные измерительные системы и удаленное управление.
- Эргономичный 15,6" сенсорный экран: Управление масштабированием, курсорами и настройками осуществляется напрямую через касания, что делает работу интуитивно понятной.
Дополнительные опции и аксессуары серии DS80000
| Наименование опции | Описание |
|---|---|
| Адаптеры для пробников | |
| BNC-Адаптер-вход 50 Ом | Вход адаптера BNC, 50 Ом |
| Высокоомный адаптер | Адаптер для высокоомных пробников |
| Оптический изолирующий пробник | |
| PIA1100 | Оптический изолирующий пробник 1 ГГц, в комплекте с двумя аттенюаторами (50x и 2000x) |
| Пассивные пробники | |
| RP6150A | Пассивный низкоомный пробник (500 Ом), 1,5 ГГц |
| RP3500A | Пассивный высокоомный пробник, 500 МГц |
| RP1300H | Высоковольтный пробник (2 кВ), 300 МГц |
| RP1018H | Высоковольтный пробник 18 кВ, 100 МГц |
| Активные пробники | |
| PVA8700 | Активный дифференциальный пробник, 7 ГГц |
| RP7080S | Активный несимметричный пробник, 800 МГц |
| RP7150 | Активный дифференциальный пробник, 1,5 ГГц |
| RP7150S | Активный несимметричный пробник, 1,5 ГГц |
| PVA8350 | Активный дифференциальный пробник, 3,5 ГГц |
| PVA7250 | Активный дифференциальный пробник, 2,5 ГГц |
| RP7080 | Активный дифференциальный пробник, 800 МГц |
| Токовые пробники | |
| RP1002C | Токовый пробник, 1 МГц, 70 А (пик) |
| PCA1150 | Токовый пробник, 10 МГц, 150 А |
| RP1001C | Токовый пробник, 300 кГц, 100 А (пост. ток) |
| PCA2030 | Токовый пробник, 100 МГц, 30 А |
| RP1004C | Токовый пробник, 100 МГц, 30 А |
| RP1000P | Адаптер питания для 4-канального токового пробника |
| PCA1500 | Токовый пробник, 2 МГц, 500 А |
| RP1005C | Токовый пробник, 10 МГц, 150 А |
| RP1006C | Токовый пробник, 2 МГц, 500 А |
| PCA1030 | Токовый пробник, 50 МГц, 30 А |
| RP1003C | Токовый пробник, 50 МГц, 30 А |
| Высоковольтные дифференциальные пробники | |
| PHA2150 | Высоковольтный дифференциальный пробник, 200 МГц, 1500 В |
| PHA1150 | Высоковольтный дифференциальный пробник, DC-100 МГц, 1500 В |
| PHA0150 | Высоковольтный дифференциальный пробник, DC-70 МГц, 1500 В |
| RP1100D | Высоковольтный дифференциальный пробник, 100 МГц, 3,5 кВ |
| RP1050D | Высоковольтный дифференциальный пробник, 50 МГц, 3,5 кВ |
| RP1025D | Высоковольтный дифференциальный пробник, 25 МГц, 700 В |
| Функциональные возможности | |
| DS80000-RLU-40 | Опция записи с длиной 4G |
| DS80000-JITTA | Диаграмма дрожания и Глазка |
| DS80000-AUTOENTC | Автомобильный тест Enet |
| DS80000-USBC | Тест на соответствие стандарту USB 2.0 |
| DS80000-USB3C | Тест на соответствие стандарту USB 3.0 |
| DS80000-ENETC | Проверка соответствия требованиям Ethernet |
| DS80000-AUTOA | Декодирование Автомобильной шины |
| DS80000-EMBDA | Встроенный триггер и декодер |
| DS80000-AUDIOA | Триггер и декодирование I2S |
