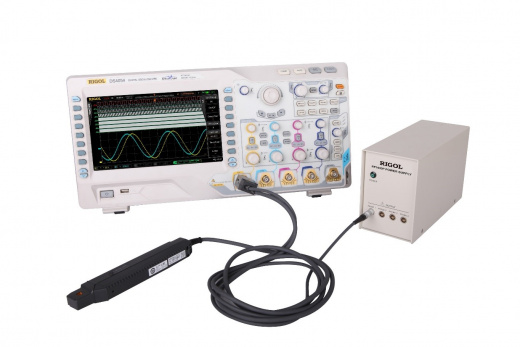

Rigol RP1004C — сверхширокополосный токовый пробник (100 МГц) для самых требовательных измерений. Время нарастания 3,5 нс, ток до 30 А. Обеспечивает исключительную точность и минимальное влияние внешних полей. Требует блока питания RP1000P.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

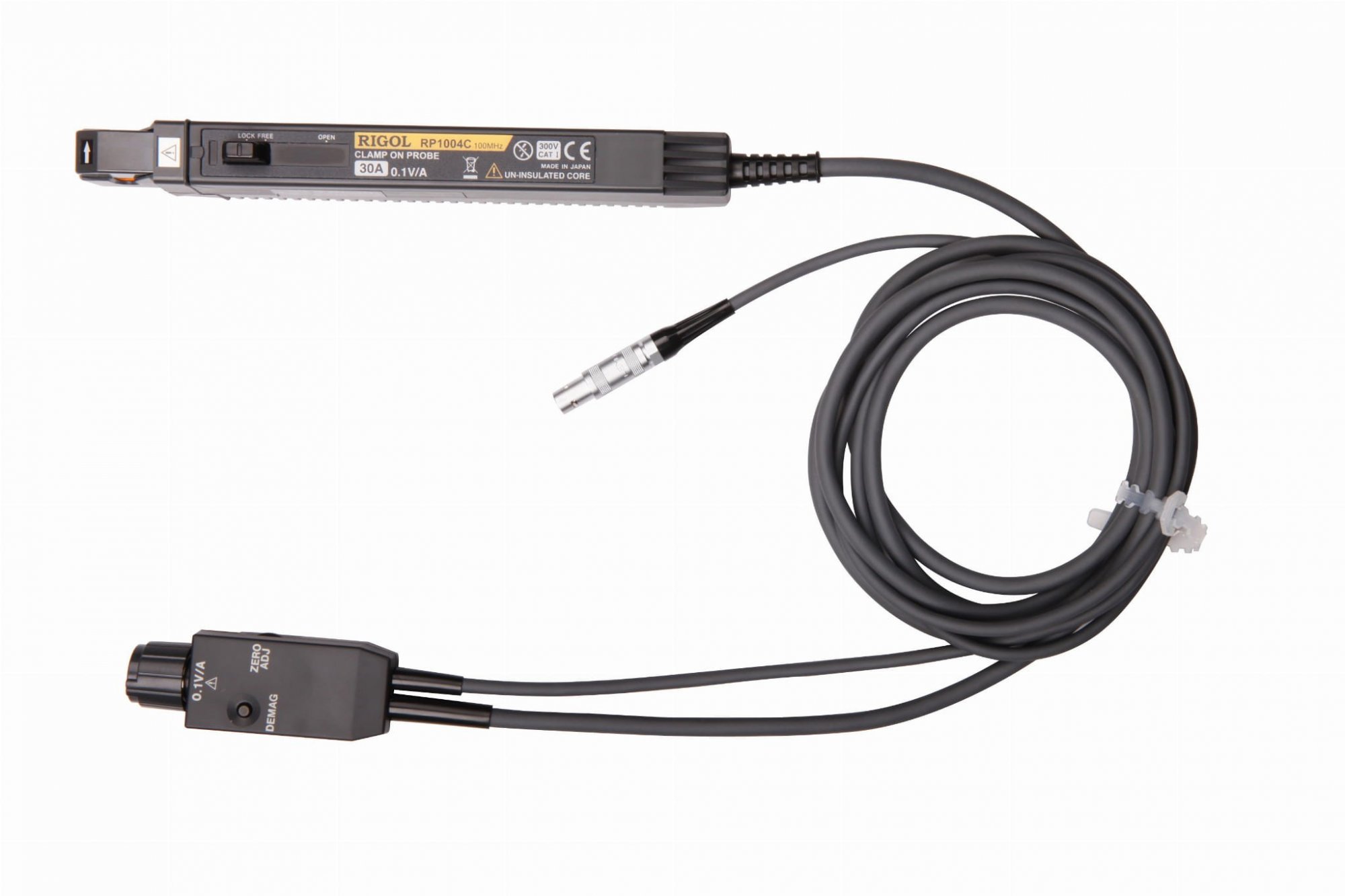

RIGOL RP1004C Пробник токовый сверхширокополосный DC/AC, 100 МГц, 30 А
Токовый пробник RIGOL RP1004C представляет собой флагманскую модель в линейке пробников RIGOL с рекордной для своего класса полосой пропускания от постоянного тока до 100 МГц. Благодаря времени нарастания не более 3,5 нс устройство способно точно воспроизводить самые быстрые фронты импульсов тока, что делает его незаменимым инструментом при анализе высокоскоростных цифровых цепей, тестировании современных ШИМ-контроллеров и измерениях в радиочастотных трактах.

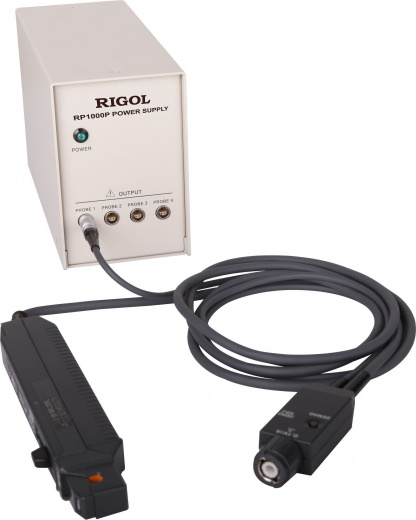

Пробник оснащён уникальным тонкопленочным датчиком Холла, который обеспечивает исключительную линейность и минимальные искажения сигнала в широком динамическом диапазоне (от десятков миллиампер до 30 А среднеквадратичного значения). Для достижения максимальной точности и стабильности показаний RIGOL RP1004C требует внешнего источника питания RP1000P, который гарантирует чистое и стабилизированное напряжение ±12 В. Функции автоматической компенсации смещения нуля и размагничивания магнитопровода значительно упрощают подготовку прибора к работе. Модель RP1004C — оптимальный выбор для профессиональных лабораторий, занимающихся разработкой и отладкой высокочастотной силовой электроники, телекоммуникационного оборудования и медицинской техники.
Технические характеристики RIGOL RP1004C
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания (-3 дБ) | Постоянный ток (DC) — 100 МГц |
| Время нарастания | ≤3,5 нс |
| Максимальный непрерывный ток (среднеквадратичное значение) | 30 А (с учётом зависимости от частоты) |
| Максимальный пиковый ток | 50 А (непрерывный, непериодический) |
| Коэффициент преобразования | 0,1 В/А (100 мВ/А) |
| Погрешность (постоянный ток, 45–66 Гц) | ±1,0% от показаний ±1 мВ (до 30 А), ±2,0% от показаний (30–50 А пик) |
| Уровень шума | ≤2,5 мА (среднеквадратичное значение, полоса 20 МГц) |
| Требования к питанию | Блок питания RP1000P (+12 В ±0,5 В, макс. мощность 5,3 ВА) |
| Диаметр измеряемого проводника | 5 мм (изолированный проводник) |
| Длина кабеля датчика / питания | 1,5 м / 1,0 м |
| Габариты датчика (Ш × В × Г) и масса | 175 × 18 × 40 мм, ≈240 г |
| Влияние внешнего магнитного поля (400 А/м) | ≤5 мА (постоянный ток и 60 Гц) |
| Рабочая температура и влажность | 0°C до 40°C, ≤80% относительной влажности (без конденсации) |
| Стандарты безопасности и ЭМС | EN61010, EN61326 |
