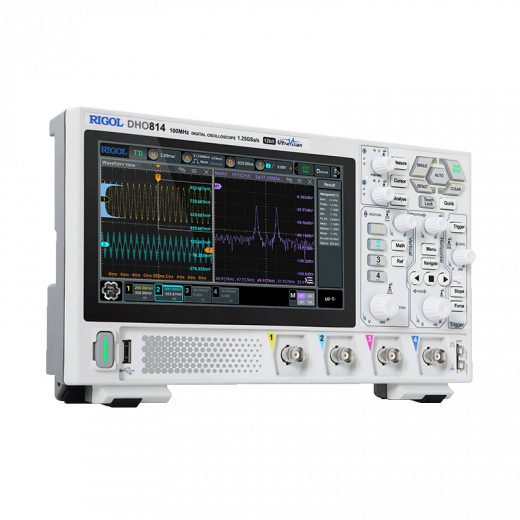

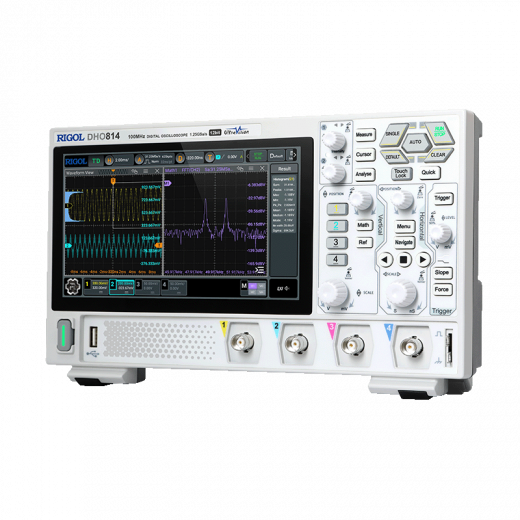

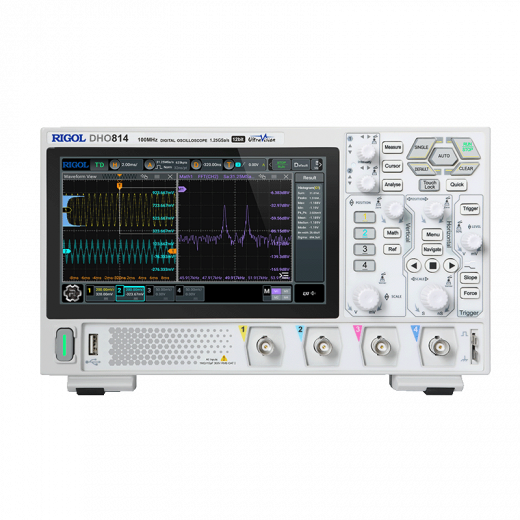

Rigol DHO804 Осциллограф цифровой 70 МГц, 4 канала

RIGOL DHO804 Осциллограф цифровой запоминающий

Цифровой осциллограф RIGOL DHO804 открывает серию DHO800 для задач, требующих максимального количества каналов при ограниченном бюджете. Это 4-канальный прибор с полосой пропускания 70 МГц, построенный на инновационной платформе "Centaurus". Несмотря на свою доступность, он унаследовал все ключевые технологии старших моделей, главная из которых — 12-битное вертикальное разрешение. Это преимущество особенно ощутимо при работе с многоканальными датчиками, анализе цифровых шин или отладке сложных систем на кристалле, где важна каждая деталь сигнала на всех четырех каналах.

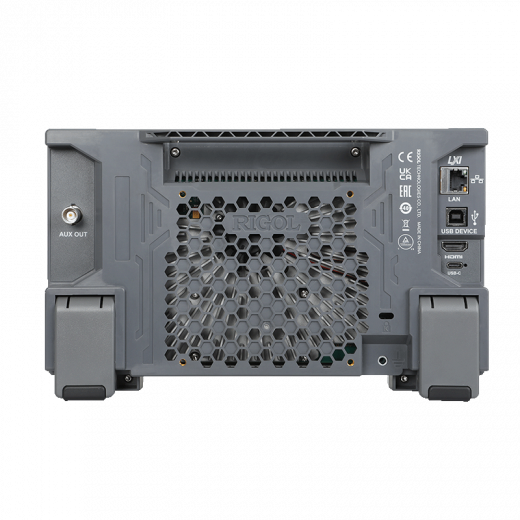

Инженеры и преподаватели по достоинству оценят продуманную эргономику прибора. DHO804 имеет один из самых компактных корпусов в классе 4-канальных осциллографов, что позволяет эффективно использовать рабочее пространство. 7-дюймовый емкостный мультитач экран с высоким разрешением обеспечивает комфортное управление и одновременный просмотр сигналов со всех каналов. Наличие HDMI выхода позволяет выводить изображение на большой экран или проектор, что удобно для групповой работы и обучения. Питание по USB Type-C и крепление VESA добавляют гибкости в размещении прибора.

Технические характеристики Rigol DHO804

Области применения Rigol DHO804

• Разработка многоканальных систем управления: Четыре канала позволяют одновременно контролировать сигналы с нескольких датчиков (температуры, давления, положения) и управляющие ШИМ-сигналы на исполнительные механизмы, упрощая настройку системы в целом.
• Преподавание основ электроники и схемотехники: В учебных лабораториях прибор незаменим для демонстрации работы различных узлов: от простых RC-цепей до цифровых счетчиков. Четыре канала и понятный интерфейс ускоряют усвоение материала студентами.
• Сервисное обслуживание бытовой и промышленной электроники: Ремонт многослойных плат с распределенным питанием или сложной логикой требует контроля многих точек. 4 канала позволяют отслеживать питание, тактовый генератор, сигналы данных и управления одновременно.
• Автомобильная диагностика: Анализ сигналов с датчиков ABS, положения коленвала, лямбда-зондов и шин CAN часто требует одновременного наблюдения за несколькими точками, что делает 4-канальный DHO804 отличным помощником автоэлектрика.

Ключевые особенности Rigol DHO804

• 4 аналоговых канала с 12-битным АЦП: Максимальная гибкость при работе с многокомпонентными сигналами. Высокое разрешение позволяет точно измерять параметры в каждом из каналов без потери детализации.
• Технология с захватом 1 млн осц/с: Даже с 4 активными каналами прибор сохраняет высокую скорость обновления форм, что критично для поиска перемежающихся ошибок в многопроводных интерфейсах.
• Декодирование последовательных шин (CAN, SPI, I2C, UART): Возможность одновременного декодирования до 4 протоколов. Для 4-канальной модели доступен режим декодирования SPI с использованием отдельного вывода Chip Select (CS).
• Компактность и портативность при 4 каналах: DHO804 является одним из самых маленьких 4-канальных осциллографов на рынке, что делает его идеальным выбором для мобильных сервисных инженеров.
• 7-дюймовый сенсорный экран с высоким разрешением: Позволяет удобно разместить на экране все четыре сигнала, не жертвуя детализацией. Управление жестами интуитивно.
• Расширенные возможности анализа: Встроенные функции математики (FFT, сложение, вычитание и др.), автоматические измерения (41 параметр) и статистика гистограмм превращают осциллограф в мощный аналитический центр.
• Функция "Запись/Воспроизведение сигналов": Возможность записи до 500 000 кадров сигнала для последующего покадрового анализа — незаменимая функция при исследовании редких событий или временных нестабильностей.

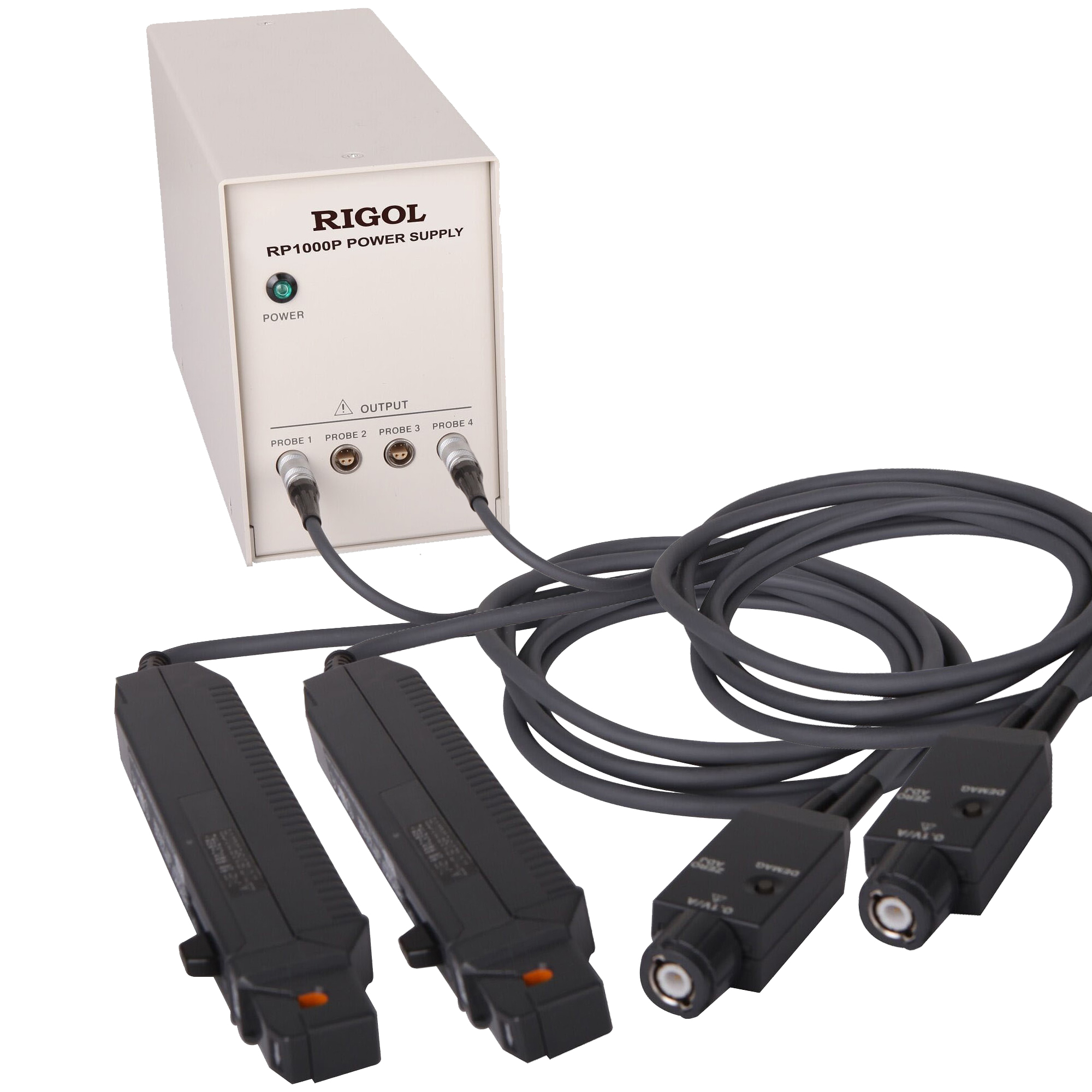

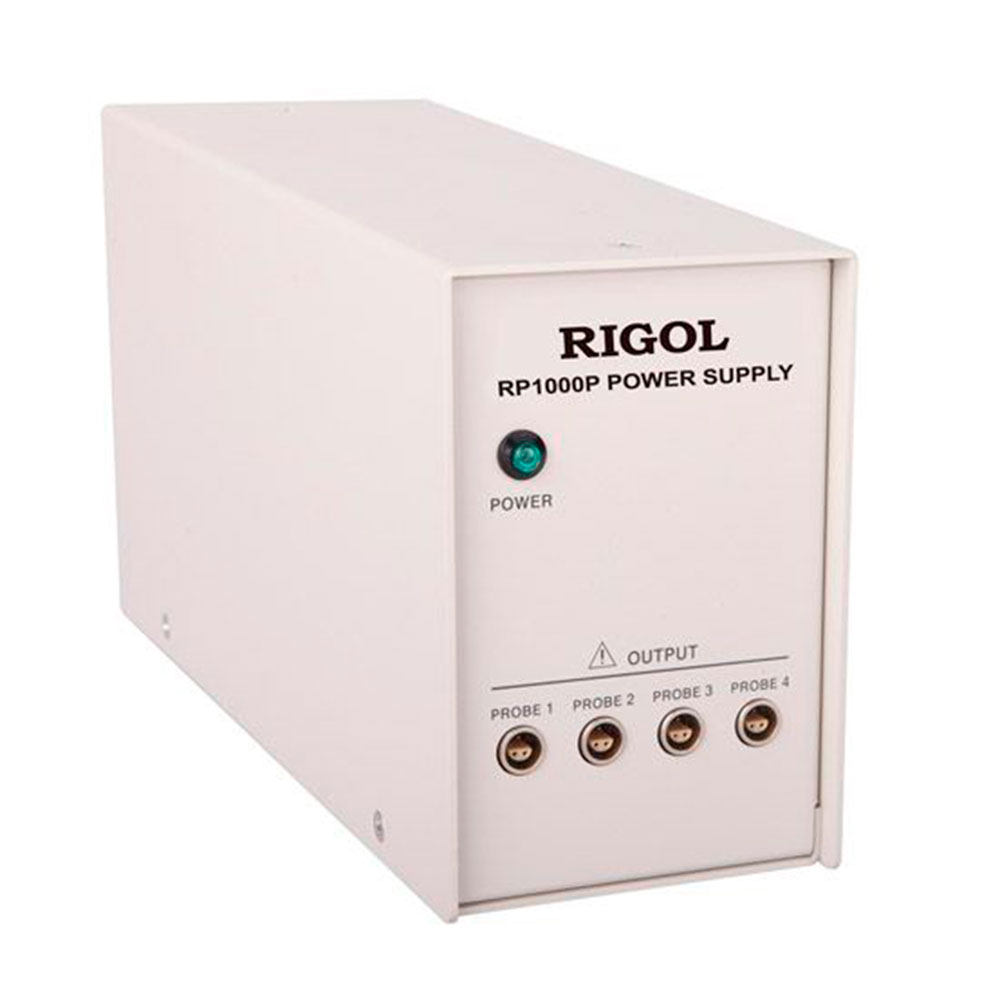

Дополнительные опции и аксессуары Rigol DHO804
