Высоковольтный дифференциальный пробник Rigol PHA1150 (100 МГц, 1500 В) идеально подходит для измерения сигналов в импульсных источниках питания и силовых инверторах. Обеспечивает высокую точность (±2%) и малую нагрузку на исследуемую цепь.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

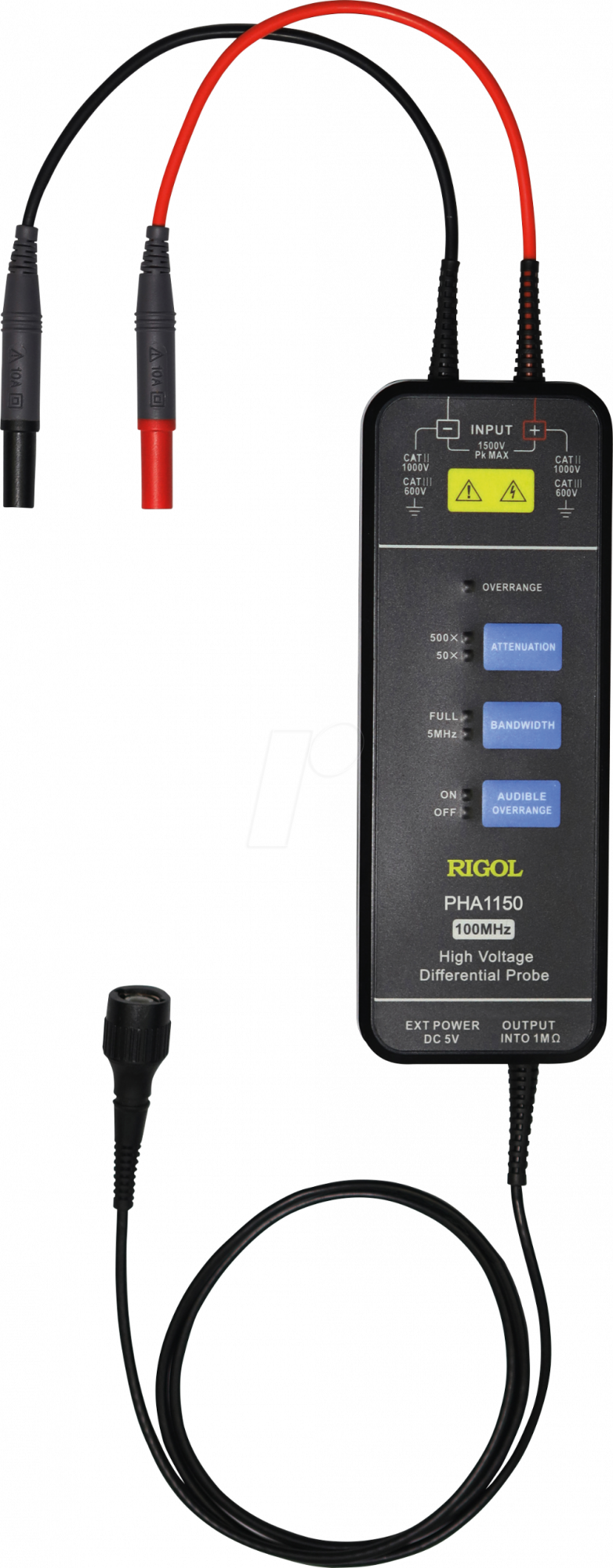

RIGOL PHA1150: Высоковольтный дифференциальный пробник 100 МГц, 1500 В
Модель RIGOL PHA1150 — это профессиональный высоковольтный дифференциальный пробник, предназначенный для работы с дифференциальными сигналами в цепях до 1500 В. С полосой пропускания 100 МГц он уверенно справляется с большинством задач при отладке импульсных блоков питания (SMPS), IGBT-модулей, силовых инверторов и систем управления электроприводами. Коэффициенты ослабления 50х и 500х позволяют гибко подстраивать уровень входного сигнала под динамический диапазон осциллографа.
Особенностью пробника PHA1150 является низкая входная емкость (всего 2 пФ в дифференциальном режиме), что гарантирует минимальное искажение фронтов высокоскоростных сигналов. Встроенный фильтр с частотой среза 5 МГц помогает отсечь ВЧ-помехи, когда требуется анализ только низкочастотной составляющей. Функция автоматического сохранения настроек и световая/звуковая индикация перегрузки делают работу с пробником RIGOL PHA1150 максимально удобной и безопасной.
Технические характеристики RIGOL PHA1150
| Параметр | Значение |
|---|---|
| Полоса пропускания (-3 дБ) | 100 МГц |
| Время нарастания | ≤3,5 нс |
| Коэффициенты ослабления | 50х / 500х |
| Макс. дифференциальное напряжение (DC + пик AC) | ±150 В (x50) / ±1500 В (x500) |
| Макс. синфазное напряжение | ±1500 В (DC + пик AC) |
| Входной импеданс (дифф./сим.) | 10 МОм ±1% // 2 пФ / 5 МОм ±1% // 2 пФ |
| Точность | ±2% |
| Подавление синфазной помехи (CMRR) | >80 дБ (DC), >60 дБ (100 кГц), >50 дБ (1 МГц) |
| Задержка сигнала | 16 нс |
| Питание | USB Type-C |
